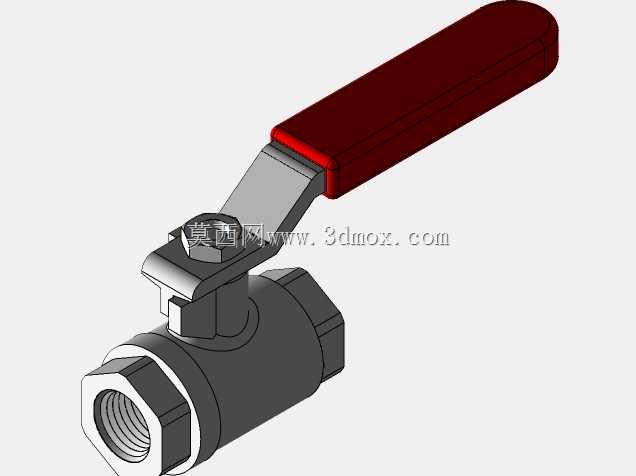

小口径内螺纹手柄式球阀结构设计

　　在小型流体管路系统中，这类小通径球阀的应用场景覆盖了实验室气路、小型液压站支路、民用供水支管、小型化工加药管路等多个领域，核心作用是实现管路内介质的通断控制，相比同通径的闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，在需要频繁启闭的支路管段上优势十分明显。这款球阀采用内螺纹连接形式，适配常规1/4英寸规格的管路螺纹，安装时无需额外焊接法兰，直接通过管螺纹与管路端接头旋合即可，安装边界紧凑，整体结构沿管路轴向的长度较短，径向占用空间也远小于同通径的法兰连接阀门，非常适合安装空间局促的小型设备内部管路布局。从结构设计来看，整体采用侧装式球体结构，阀杆从阀体上方装入，通过压盖实现阀杆的轴向定位与密封，

　　避免了阀杆受压飞出的风险，手柄采用扁方结构与阀杆顶端配合，开关位置有明确的机械限位，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员无需额外标识即可快速判断阀门启闭状态。球体部分采用通孔设计，全开状态下流道与管路通径基本一致，介质流经时的流阻极小，不会产生明显的压力损失，也不容易在阀腔内部残留介质，对于输送洁净流体或者含少量微小杂质的流体都有较好的适应性。密封结构采用软质密封座包裹球体的形式，密封比压均匀，在低压工况下也能实现可靠密封，阀杆部位设置了多层密封填料，即使在长期频繁操作的情况下，也能有效避免介质从阀杆处泄漏。手柄部分采用包覆式结构，金属骨架外部包裹防滑绝缘材质，即使操作人员戴着手套也能稳定施力，

　　在低温管路或者带静电的工况下操作时，也能避免直接接触金属部件带来的操作风险。在建模过程中，需要重点关注螺纹部分的建模精度，确保与标准管螺纹的牙型、螺距、锥度匹配，避免安装时出现干涉或者密封失效的问题；其次要注意球体与密封座的配合公差，既要保证密封面的贴合度，又要保证开关操作的力矩在合理范围内，不会出现卡滞或者过松泄漏的情况；另外阀杆与压盖、阀体的配合间隙也需要严格控制，既要保证阀杆转动灵活，又要限制阀杆的径向窜动，避免长期使用后出现密封偏磨。这类小口径球阀在选型时，除了关注通径和连接形式，还要根据实际输送介质的特性匹配密封件材质，输送腐蚀性介质时需要更换对应耐腐的密封材料，输送高温介质时则要选用耐温等级更高的密封与阀体材质，才能保证长期使用的可靠性。
