RO系统用卡箍式管道固定支撑组件

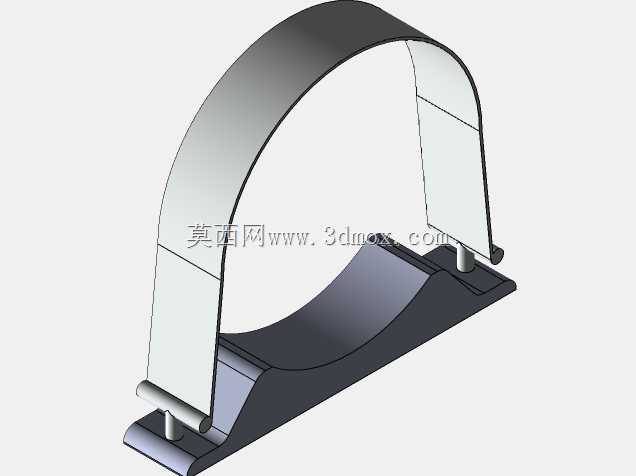

　　在水处理反渗透系统的管路布设场景中，这类卡箍式支撑组件是管路排布阶段常用的固定零件，主要承担RO膜壳及配套高压管路的径向定位与承重作用，避免管路在设备运行过程中因水流脉动、压力波动产生位移或振动，保障管路连接密封的长期可靠性。从结构设计来看，该组件采用分体式抱合结构，上半部分为弧形金属箍带，箍带两端做卷边处理，穿入销轴实现与下半部分底座的铰接连接，安装时可先将箍带翻开，把待固定的管道或膜壳放置到底座的弧形承托面上，再翻转箍带完成抱合，最后通过端部的锁止结构完成紧固，相比整环式卡箍，这种铰接开合结构无需完全拆卸紧固件即可完成管路装拆，在设备后期维护更换膜元件时能大幅缩减拆装工时。底座部分采用带加强筋的一体式结构，底部预留安装孔位，

　　可直接通过螺栓固定在设备机架的安装平面上，弧形承托面的曲率与待固定管件的外径完全匹配，抱合后箍带与管件外壁的接触面积足够大，不会出现局部应力集中压损管件外壁的问题，同时能有效分散管路的承重载荷，避免长期使用后底座出现形变。设计过程中需要重点把控几个关键边界：首先是箍带的弯曲半径公差，必须控制在合理范围内，半径过大会导致抱合间隙过大固定不牢，半径过小则会出现装卡困难甚至无法完全闭合的问题；其次是铰接销轴的配合间隙，间隙过大会导致箍带开合卡滞，间隙过大则会让抱合后出现径向窜动，影响固定精度；底座的安装孔位间距需要适配常规水处理机架的铝型材安装槽间距，确保不需要额外打孔即可完成安装，降低现场施工的调整成本。在实际应用中，

　　这类固定组件不仅用于RO系统的膜壳固定，也可适配同外径的高压输水管道、仪表测量管路的固定场景，尤其在600PSI压力等级的高压管路系统中，该组件的刚性结构能抵御管路内压产生的轴向推力，避免管路接头处因受力偏移出现渗漏问题。箍带表面做钝化处理，底座采用硬质工程塑料或喷塑金属材质，可适应水处理车间潮湿、存在少量药剂挥发的使用环境，不会出现锈蚀掉屑污染水质的问题。建模过程中需要重点还原铰接位置的转动配合关系，确保箍带可实现真实的开合动作，同时要还原底座加强筋的排布逻辑，筋位厚度与底座主体壁厚保持均匀，避免实际生产时出现缩痕问题，弧形承托面与箍带内弧面的同轴度需要严格控制，保证抱合后受力均匀。
