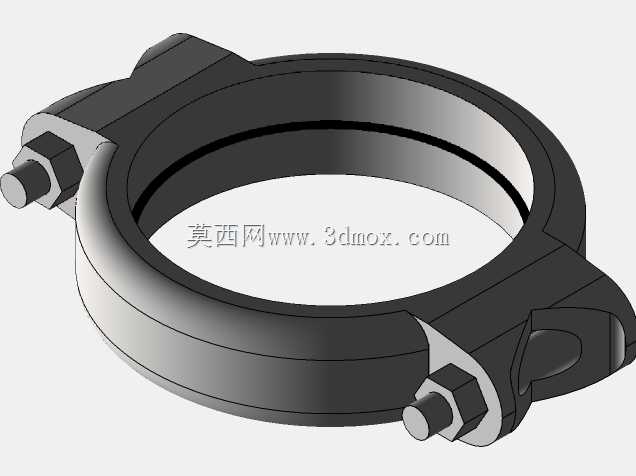

不锈钢卡箍式沟槽管道联轴器结构

　　这类卡箍式沟槽联轴器，在民用建筑给排水、消防喷淋管网、工业制程流体输送、市政水务管线改造场景中应用极广，区别于传统法兰连接需要焊接、多组螺栓紧固的作业模式，它的安装不需要复杂的动火作业，仅需在待连接的管道端部预制出标准宽度与深度的环形沟槽，将密封胶圈嵌合在两根管道的对接端外侧，再把两半式的卡箍壳体包覆在胶圈与沟槽的对应位置，穿入两侧的紧固螺栓逐步拧紧到规定扭矩，就能完成管路的刚性密封连接，大幅压缩现场管线施工的周期，也降低了高空管廊、井下狭窄空间内的作业难度。从结构设计逻辑来看，两半对称的铸铁（或不锈钢铸造）壳体是核心受力部件，壳体内侧加工有与管道沟槽轮廓完全匹配的凸缘，当螺栓锁紧时，凸缘会卡入管道外壁的沟槽内，

　　既承担管路运行时的轴向拉脱力，也能限制两根连接管道的径向错位，保证管路同轴度在允许偏差范围内。内侧的密封胶圈采用C型截面设计，管道内流体压力越高，胶圈与管壁、卡箍内壁的贴合紧密度就越强，能实现自紧式密封效果，可适配不同压力等级的输水、输油甚至弱腐蚀性流体输送场景。设计建模时需要重点把控几个关键尺寸边界：首先是卡箍的内圈公称通径要完全匹配对应规格的管道外径，壳体内侧凸缘的厚度、高度要与标准沟槽的深度、宽度留足配合公差，避免安装时凸缘卡入不到位导致承压后脱管；其次是两侧螺栓孔的中心距要兼顾锁紧行程，螺栓拧紧后两半壳体的对接面要保留均匀的间隙，不能完全贴死，否则会导致胶圈压缩量不足引发渗漏；另外卡箍外侧的加强筋布局要对应受力集中区域，

　　也就是螺栓座位置和壳体中部的环形受力带，在保证整体强度满足管道额定压力下的抗拉、抗扭要求的同时，尽可能减少不必要的壁厚冗余，控制铸件的整体重量。实际选型应用中，这类连接件允许两根对接管道存在微小的角度偏斜与轴向伸缩，能吸收管线运行时因温度变化产生的热胀冷缩位移，也能缓冲水泵启停、阀门快速开关带来的管路水锤冲击，相比刚性法兰连接有更好的工况适应性。建模过程中需要还原铸件的拔模斜度、螺栓头部的贴合面、锁紧螺母的防松结构细节，还要考虑胶圈在自由状态与压缩状态下的形态差异，方便后续做装配干涉检查与装配工艺模拟，避免现场安装时出现卡滞、密封件被剪切破损的问题。
