长条形板式换热散热结构三维数模

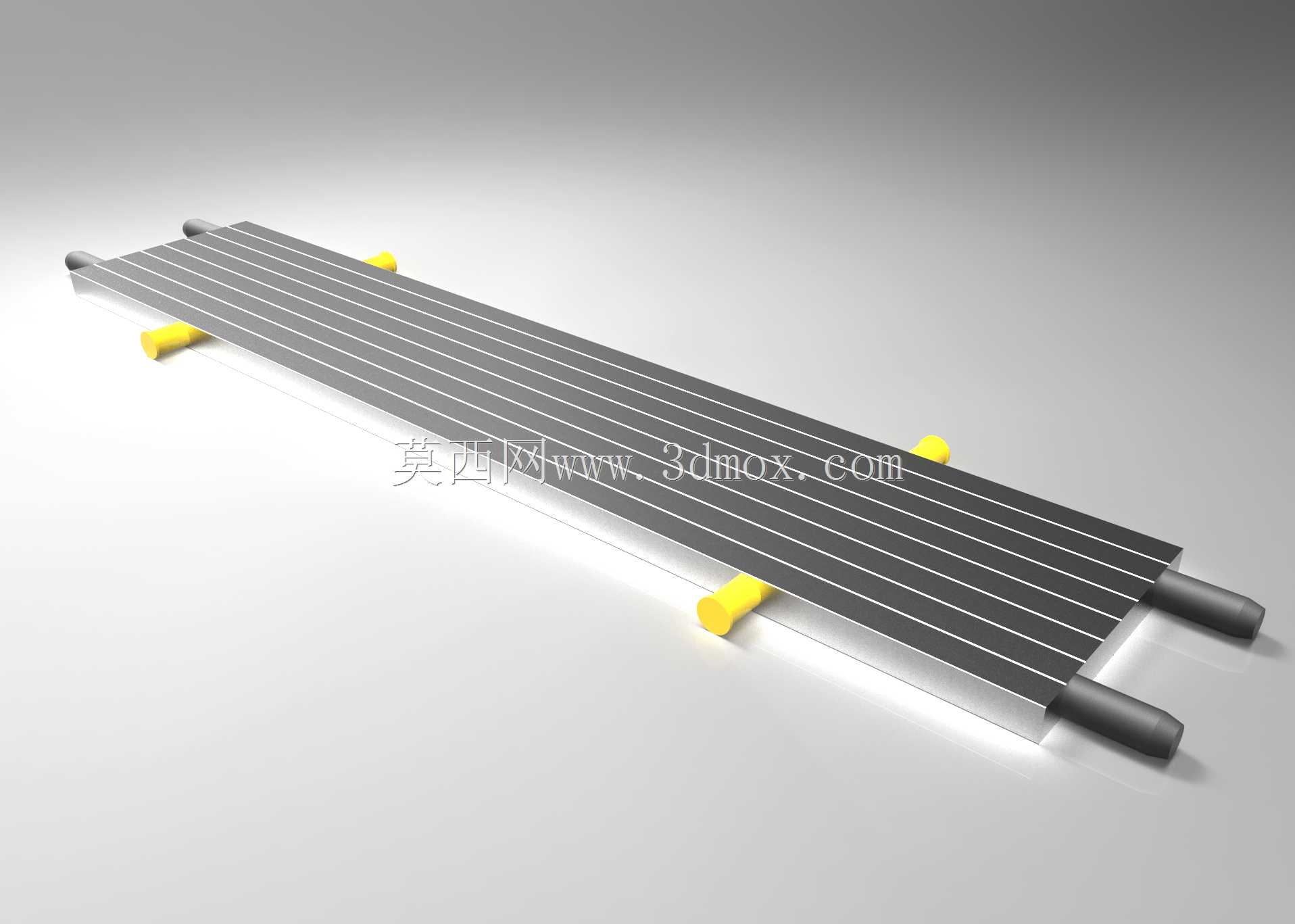

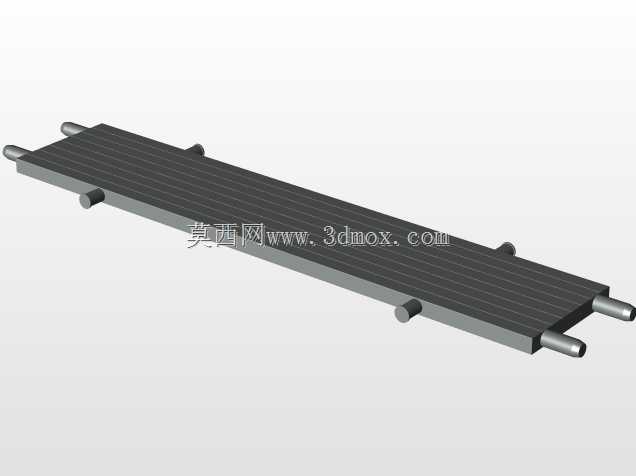

　　该结构属于间壁式换热元件范畴，核心应用场景覆盖小型液冷温控回路、小流量流体换热工况、紧凑型设备散热单元搭建，常见于精密电子设备温控、小型实验装置换热、特种机柜散热回路中，作为冷热流体热量交换的核心载体实现热量的定向传递。从实际用途来看，该结构通过内部平行排布的多流道设计，让冷热两种介质分别在相邻流道内流动，依靠金属板壁的高导热特性完成热量传导，相比传统管式换热结构，在同等占用空间下能提供更大的换热接触面积，换热效率更适配小空间紧凑安装的需求。功能特性上，结构两端设置的圆柱形接口为流体进出的接驳位，可直接对接标准管径的流体管路，板体上分布的黄色固定凸点为安装定位结构，可直接卡入对应安装基座的卡槽内，无需额外设计复杂的固定压块，

　　减少装配环节的零件数量；板体表面的平行筋条一方面起到强化流道结构刚度的作用，避免流体压力波动导致板体变形，另一方面可对流经的流体起到扰流作用，打破流体边界层提升换热效率，同时筋条的排布方向与流体流向一致，不会造成过大的流阻损失，适配低扬程泵的回路使用需求。设计思路上，整体采用等截面拉伸的主体结构，流道壁厚均匀控制在合理范围，既保证足够的承压能力，又能降低壁面热阻提升导热效率，两端的接口采用与主体一体化的结构设计，减少拼接焊缝带来的泄漏风险，固定凸点的位置经过受力校核，均匀分布在板体长度方向的受力点位，安装后可避免板体长期受流体冲击产生共振位移。外形尺寸与安装边界方面，整体为长条形扁平结构，厚度方向尺寸远小于长度与宽度方向，

　　安装时仅需预留对应长宽的平面安装位，厚度方向的占用空间可适配狭窄夹层内的安装需求，两端接口的中心距与板体长度匹配，接驳管路时无需额外做变向调整，固定凸点的突出高度一致，安装后板体与安装基面之间留有均匀间隙，可避免板体背面与基面直接接触产生额外热桥，同时也能预留一定的空气流通空间辅助散热。
