法兰连接三通式旋塞阀结构设计

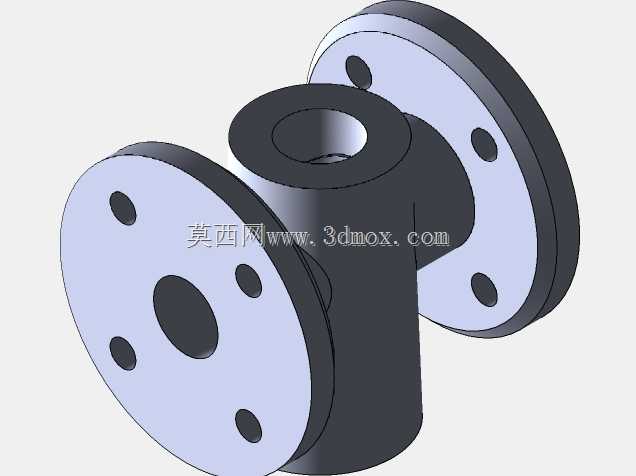

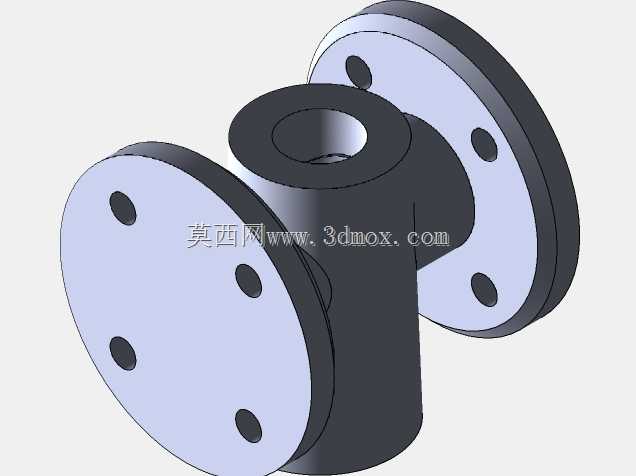

　　这款三通旋塞阀的结构设计，核心围绕多支路管路的介质流向切换需求展开，在化工流体输送、市政给排水支管分配、小型换热机组回路切换等场景中，这类阀件依靠启闭件旋转90度即可完成流道通断或换向的特性，相比同通径的闸阀、截止阀操作行程更短，换向动作更快，且流体在阀腔内的流道走向平直，局部阻力损失更小，适合输送粘度较高、带有微小悬浮颗粒的介质工况。从结构布局来看，阀体采用三通等径设计，三个连接端均为凸面法兰结构，法兰端面上均匀分布四个螺栓通孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓预紧力挤压密封垫片实现端面密封，安装边界需预留法兰外侧螺栓拆装的操作空间，同时顶部阀杆驱动端要留出扳手或执行器的安装余量，避免现场安装后出现操作干涉。

　　设计过程中优先保证旋塞与阀体密封面的贴合精度，旋塞的锥面与阀体内腔锥面需做配研处理，保证密封面接触均匀，避免介质内漏；顶部阀杆与阀体的配合段设置填料函结构，用于填充密封填料，防止介质从阀杆配合间隙向外泄漏，填料压盖通过螺栓与阀体上端面连接，可在填料出现磨损后通过拧紧螺栓补偿压紧力，延长阀件的在线使用寿命。流道设计上采用直通式开孔，当旋塞旋转至不同工位时，可实现三个通路之间的两两连通，或是单路截断的功能，满足管路系统中介质合流、分流、流向切换的不同使用需求；阀体外部结构做了等壁厚设计，在保证承压强度的前提下尽可能控制铸件重量，降低材料成本，法兰与阀体主体的过渡位置做了圆弧过渡处理，避免铸造过程中出现应力集中导致的铸件缺陷，

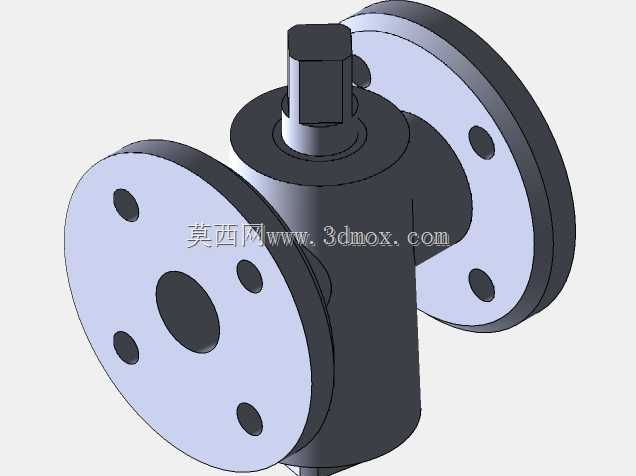

　　同时也能减少管路运行过程中应力集中造成的开裂风险。这类旋塞阀在实际选型应用中，需匹配管路的公称通径与压力等级，法兰连接尺寸需符合对应管路标准，避免出现安装尺寸不匹配的问题；阀杆顶部设计为方头结构，既可以配套手动扳手操作，也可以加装气动、电动执行器实现远程自动控制，适配不同自动化程度的管路系统需求。
