停车场用方管焊接支撑框架结构设计

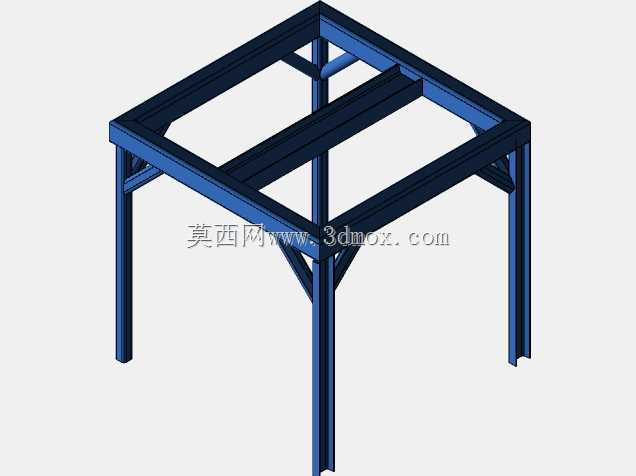

　　该焊接支撑框架主要应用于露天及室内停车场的上部承载场景，可作为停车棚顶盖支撑、充电桩雨棚承重骨架、停车场标识牌架空架体使用，也可拓展用于小型立体停车单元的底层支撑结构，适配常规小型乘用车停放区域的上部荷载承载需求。整体采用标准矩形方管作为主体型材，通过焊接工艺完成各杆件的刚性连接，架体整体为四柱落地式结构，顶部设置双层纵横排布的横梁体系，纵向主横梁沿架体进深方向通长布置，横向次横梁在顶部框架内间隔排布，既保证顶部承载面的受力均匀性，也为后续铺设顶棚面板、挂载附属设施提供充足的安装点位。设计阶段优先考虑现场焊接施工的便捷性，所有杆件交接处均采用直口裁切配合三角加强筋的连接形式，避免复杂相贯线切割带来的加工难度，

　　立柱与顶部横梁的交接位置，在立柱内侧、横梁下沿焊接三角形加强肋，抵消竖向荷载传递过程中产生的弯矩应力，避免焊缝位置长期受载出现开裂变形。架体的安装边界适配常规单车位的占地尺寸，四根立柱的排布间距预留出足够的车辆通行与停放空间，立柱底端预留与地面预埋件焊接的平整端面，安装时可直接与地面预埋钢板满焊固定，无需额外加工复杂的连接底座，降低现场施工的工序复杂度。从受力特性来看，该框架的竖向荷载传递路径清晰，顶部承受的竖向荷载通过纵横横梁分散传递至四根立柱，再由立柱直接传导至地面基础，整体结构无多余受力冗余，在满足承重要求的前提下尽可能控制型材用量，兼顾结构强度与材料成本。架体顶部的框架内空区域可根据实际使用需求填充不同材质的面板，

　　若作为雨棚骨架可铺设彩钢瓦、阳光板等防水面板，若作为设备挂载架可直接在横梁上打孔固定充电桩配电模块、监控设备、照明灯具等停车场常用附属设施，杆件的方管截面也方便后期通过抱箍、自攻螺丝等连接件加装附属配件，无需对主体结构进行破坏性改造。考虑到停车场使用场景可能存在的车辆剐蹭风险，立柱靠近地面的区段可额外加装防撞护角，主体焊接完成后整体做除锈喷塑处理，适配户外露天环境的防腐蚀需求，延长架体的整体使用寿命。
