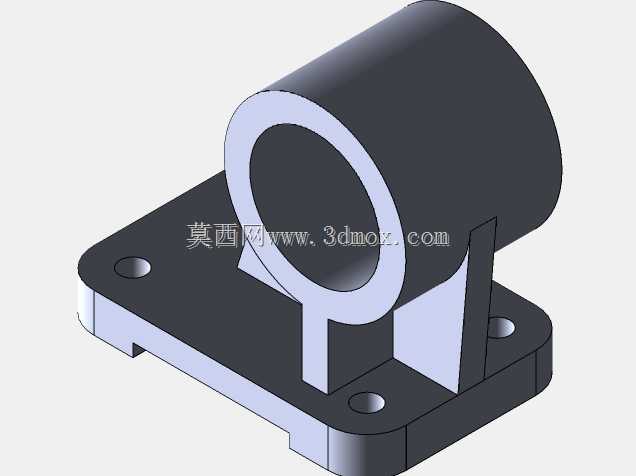

带安装底座的轴套支撑结构练习件

　　这类带安装底座的轴套支撑结构，在轻工输送线、小型实验台架、非标检测设备的传动单元中十分常见，核心作用是为穿设其中的光轴、导杆提供径向支撑，限制轴类零件运行过程中的径向窜动，保证轴上搭载的检测元件、传动轮系的同轴度与运行稳定性。从结构设计逻辑来看，主体的空心筒段是核心功能区，内孔需要与配套轴件保持合理的配合公差，若用于滑动导向场景需预留润滑介质的存储间隙，若用于滚动支撑场景则要匹配对应轴承的安装尺寸，筒段的壁厚设计需要兼顾支撑刚性与整体重量，避免壁厚过大造成材料浪费，或是壁厚不足导致受力后出现形变影响支撑精度。下方的安装底板采用了带安装孔的板式结构，四个安装孔的孔位需要匹配安装基面的螺孔排布，孔边做了沉头设计，

　　能够让紧固螺栓安装后端面不突出底板平面，保证安装贴合度，底板边缘做了切角处理，既可以减少安装时与周边结构的干涉，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员。连接筒段与底板的两处三角筋板是结构刚性强化的关键，筋板的厚度与高度经过受力校核，能够抵消轴件运行时传递到筒段的径向弯矩，避免筒段与底板的连接位置出现应力集中导致的断裂问题，筋板与筒段、底板的连接位置都做了圆角过渡，进一步分散应力，同时也能降低铸造或机加工过程中的应力残留风险。从安装边界来看，底板的长宽尺寸决定了该支撑件的最小安装平面需求，筒段的中心高是选型时的核心参数，直接决定了配套轴系的安装高度，筒段的轴向长度则决定了支撑段的接触长度，接触长度越长支撑稳定性越好，

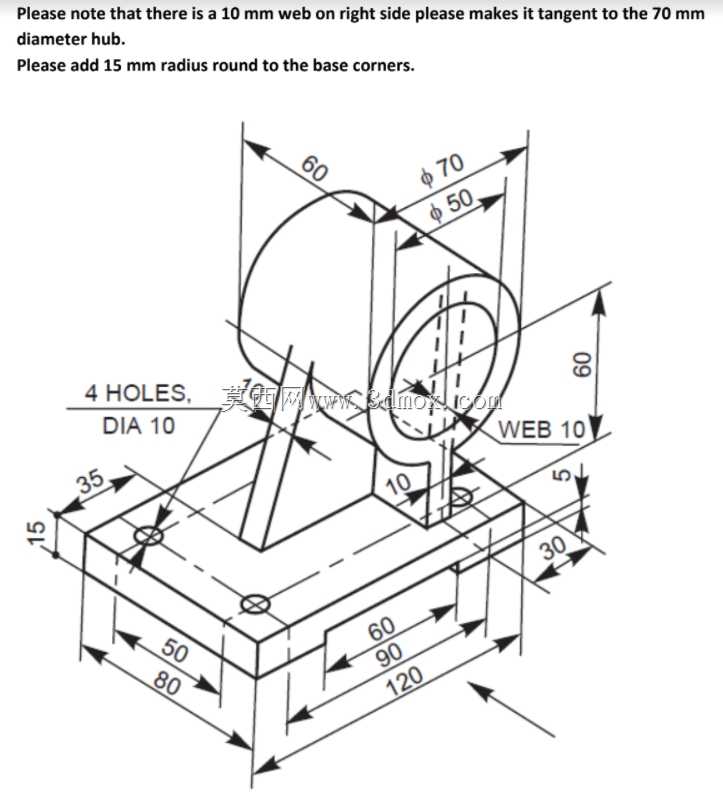

　　但也会增加整体结构的占用空间，设计时需要根据实际的轴系载荷、转速参数做平衡。这类零件作为工程制图的练习素材，能够覆盖到剖视图、尺寸标注、公差配合、形位公差标注等多个核心制图知识点，帮助初学者理解机械零件从功能需求到结构落地，再到图纸表达的完整逻辑，掌握支撑类零件的视图表达方法，理解不同结构特征的设计意图，避免出现图纸表达不清导致的加工错误。
