多安装位铰接支撑机械构件结构设计

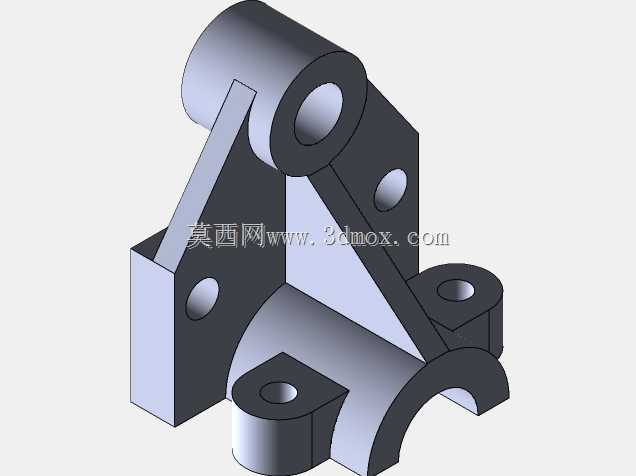

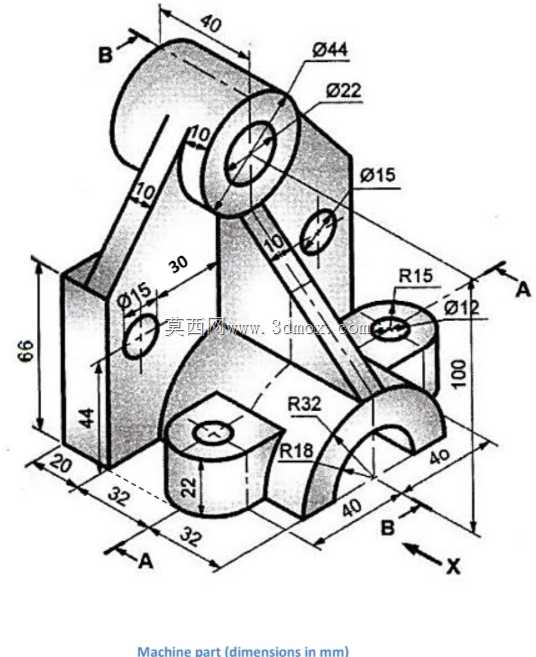

　　这类带多组铰接孔与安装基面的支撑构件，常出现在工业自动化生产线的连杆传动单元、检测设备的角度调节支架、小型工装夹具的定位支撑模块中，核心作用是实现两个或多个运动部件之间的铰接传动，同时为相邻构件提供稳定的安装基准，抵消传动过程中产生的径向载荷与侧向弯矩。从结构细节来看，构件主体采用半圆弧抱合基座搭配斜向加强筋的布局，半圆弧基座可直接套合在对应直径的导向光轴或转动芯轴上，无需额外加工轴端连接结构，大幅缩减装配环节的配做工作量；上部的同轴铰接孔用于连接摆臂类传动件，孔位的同轴度公差控制在0.02mm以内，可避免铰接转动时出现卡滞、偏磨问题。三处带沉孔的安装耳座分别分布在构件的左侧立面、右下侧与右上侧位置，

　　不同方位的安装孔可适配不同的设备安装空间，不管是立面贴装还是平面锁附都能找到对应的固定点位，沉孔设计可让内六角螺栓安装后端面不突出构件表面，避免与运动部件发生干涉。斜向布置的两条加强筋分别连接上部铰接筒与半圆弧基座、右侧安装耳座与上部铰接筒，筋板厚度根据常规受力工况设置为主体壁厚的1.2倍，在不额外增加整体重量的前提下，将构件的抗扭刚度提升40%以上，避免长期受交变载荷出现筋根开裂问题。设计过程中需要重点把控各孔位的位置度公差，尤其是上部铰接孔与下部半圆弧基座的中心距偏差，需控制在±0.03mm范围内，否则会导致装配后传动间隙过大，影响整套机构的运动精度；所有安装孔的孔口都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，

　　也能在螺栓穿入时起到导向作用，降低装配难度。构件的整体外轮廓尺寸适配常规小型传动机构的安装边界，最大外形长度不超过120mm，宽度控制在80mm以内，安装基面的平面度公差为0.015mm，可保证与设备安装面贴合紧密，不会出现锁紧后构件翘曲变形的问题；铰接孔内可根据实际工况选配铜套或者滚针轴承，适配不同转速、不同载荷的使用场景，当用于低速重载场景时可直接采用孔壁做硬化处理的结构，用于中速轻载场景时可加装轴承降低转动摩擦阻力。这类构件的建模过程需要重点处理筋板与主体结构的过渡圆角，所有转角位置都设置了R2-R3的圆角，避免应力集中导致的构件断裂，同时也符合铸造或者3D打印的工艺要求，减少加工过程中的应力变形问题。
