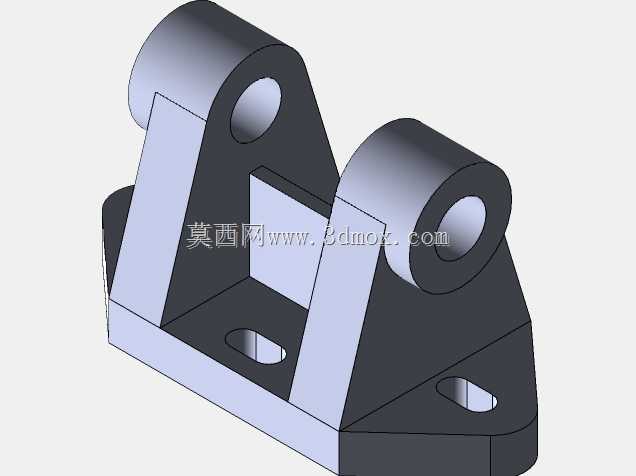

双铰耳支撑安装支座结构设计

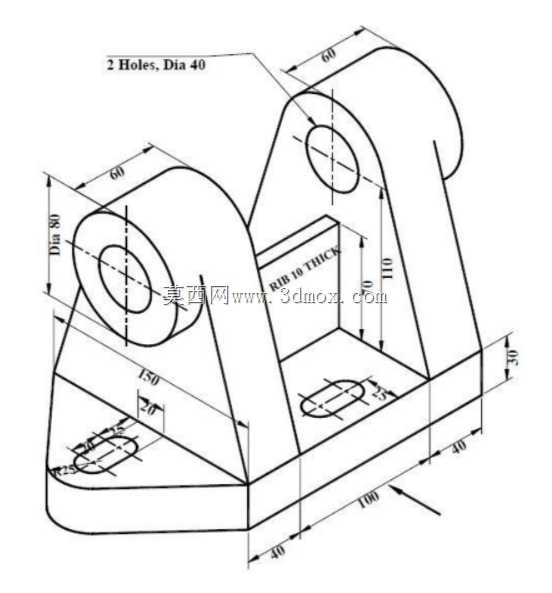

　　这类双铰耳支撑支座多应用在需要铰接传动、浮动支撑的工业设备场景中，常见于自动化生产线的连杆机构、检测设备的可调支撑单元、小型工装夹具的定位连接部位，核心作用是为铰接轴提供稳定的安装基准，同时通过底部的安装孔实现与设备机架的刚性固定，传递铰接部位的径向载荷与小幅扭矩。从结构设计逻辑来看，两个对称布置的铰耳同轴度是核心控制指标，建模过程中需要优先保证两耳内孔的同轴公差，避免后续装配时出现铰接轴卡滞、磨损不均的问题；铰耳与底部安装板之间设置的三角形加强筋，是在控制整体重量的前提下提升结构刚性的关键设计，筋板的厚度取值参考铰耳壁厚做等强度匹配，避免应力集中在筋板与主体的连接根部。底部安装板上开设的两个长圆形安装孔，

　　是为了适配现场安装时的位置偏差，允许支座在安装平面内沿孔长方向做小幅位置调整，降低安装面的加工精度要求，长圆孔的宽度匹配常用的内六角圆柱头螺钉尺寸，孔端距板边的距离满足紧固件安装的扳手空间要求，不会出现螺钉无法拧紧的问题。整体外形的安装边界需要结合配套的铰接件尺寸做匹配，铰耳的外圆直径大于内孔直径的两倍，保证铰耳部位有足够的壁厚承受径向载荷，两铰耳之间的间距根据配套铰接件的宽度预留合理间隙，既不能过窄导致铰接件无法装入，也不能过宽造成铰接部位出现轴向窜动。建模过程中所有的棱边都做了合理的圆角过渡，尤其是受力较大的筋板连接位置、铰耳与底板的衔接位置，圆角处理能够有效降低应力集中系数，提升零件的抗疲劳性能，

　　同时也符合实际机加工的工艺要求，避免尖角处出现加工崩边、热处理开裂的问题。这类零件的建模练习重点在于基准的选择，以底板底面为第一安装基准，铰耳内孔的轴线为第二基准，所有特征都基于这两个基准展开创建，能够有效保证后续工程图的尺寸标注逻辑与加工工艺顺序一致，减少生产过程中的基准转换误差。
