安全钥匙限位锁止结构件

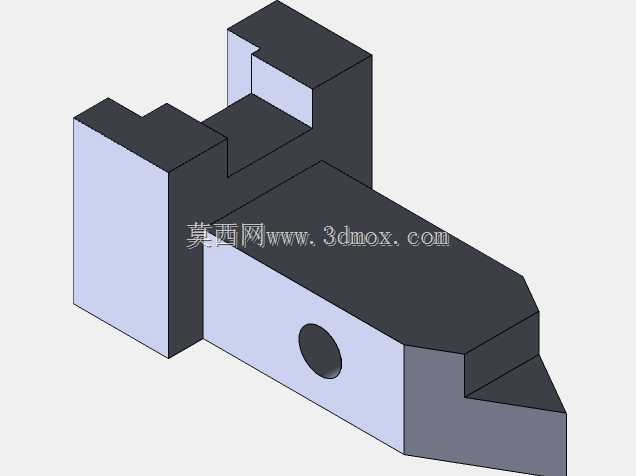

　　这类锁止构件常应用在设备安全防护门、工装夹具定位工位、自动化产线安全联锁点位，作为触发安全回路、限制非授权操作的核心机械执行件，只有当该构件完全插入对应锁座、触发内部传感触点后，设备才能解除安全锁定进入可运行状态，避免防护门未闭合、工装未到位时设备误启动造成的安全事故。从结构设计来看，该构件采用阶梯式块体布局，上部的双凸台结构对应锁座内的导向滑槽，装配时可沿滑槽快速推入定位，避免插入过程中出现卡滞、偏斜；前端的斜切导向角设计，能降低插入时的对位精度要求，即便存在小幅装配偏差也能顺利滑入锁合位置，适配产线快速换型、频繁开合的使用场景。构件侧面的通孔为锁销配合孔，当构件插入到位后，设备内置的弹性锁销会弹入该孔内完成机械锁止，

　　即便出现传感回路误触发的情况，机械锁止结构也能保证防护结构不会被意外打开，形成机电双重安全防护。下部的加宽基座作为操作受力部位，表面做了平面度处理，既可以作为手动插拔时的施力面，也能适配加装操作手柄、拉环等外置操作件，满足不同安装空间的操作需求。从安装边界来看，该构件的整体外形为非对称块体，各凸台的高度差、槽口宽度均与对应锁座的型腔尺寸做了公差配合设计，安装时需保证插入方向与锁座滑槽方向平行，预留的插拔行程需满足锁销完全脱出通孔的距离要求，避免出现锁止不到位、无法解锁的故障。建模过程中对各棱边做了微小倒角处理，既去除了机加工后的锐边毛刺，避免操作时划伤操作人员，也能减少插拔过程中棱边与锁座型腔的刮擦，降低长期使用后的磨损量，提升构件的使用寿命。该构件的尺寸链设计重点围绕锁销孔与插入端面的位置度、上部导向凸台与下部基座的平行度展开，保证批量加工时的互换性，无需额外修配即可直接替换安装，降低设备运维的配件更换成本。
