机加工用螺杆式精密夹紧虎钳结构

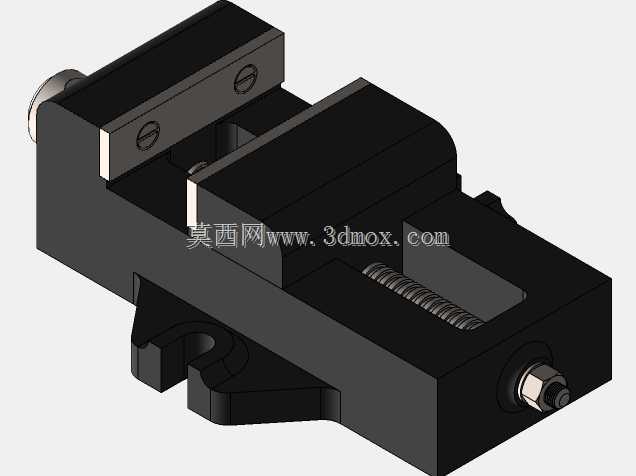

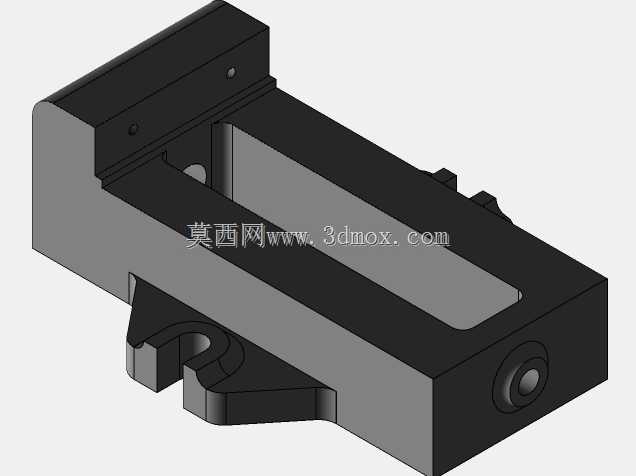

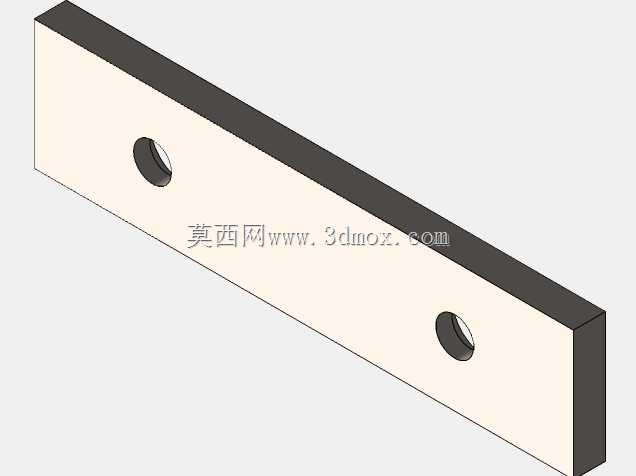

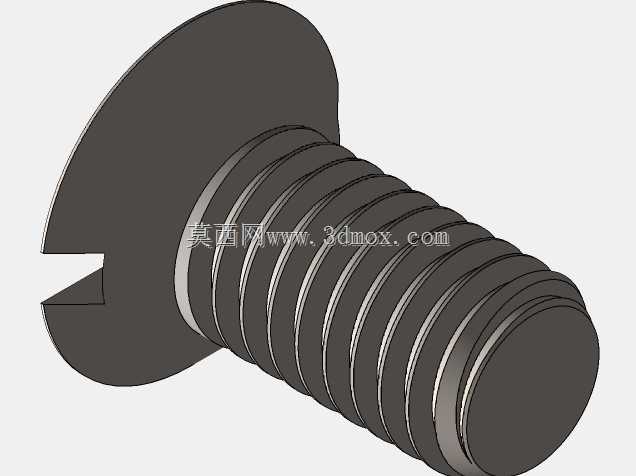

　　这款虎钳是面向钻床、普通铣床、小型加工中心工位设计的手动夹紧工装，核心作用是在金属切削加工过程中为坯料提供稳定的装夹基准，避免加工过程中工件出现位移、振颤导致的尺寸超差或崩刀问题。从结构设计逻辑来看，整体采用滑动式钳身配合梯形螺杆传动的成熟方案，固定钳体与活动钳体的夹持面均安装有可拆卸的硬质钳口板，通过沉头螺钉锁紧在钳体上，钳口板表面做了细密的防滑齿处理，既可以增大夹持摩擦力，长期使用磨损后也能快速更换，无需整体报废钳体，降低车间日常耗材成本。底部的安装结构做了适配标准机床工作台T型槽的凸台设计，安装时可以直接嵌入工作台的定位槽内，配合T型螺栓就能快速完成工位固定，不需要额外做找正基准的复杂调整，能有效缩短单件加工的准备时长。

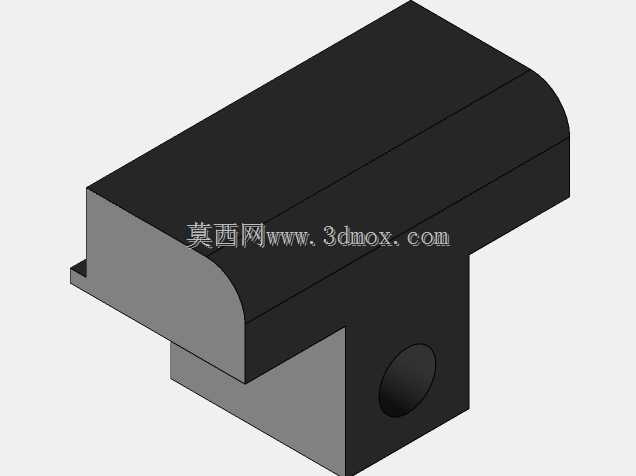

　　螺杆传动部分隐藏在钳身的中空腔体内，避免加工产生的铁屑、切削液直接溅到螺纹副上，日常维护只需要定期从钳身端部的注油点注入润滑脂，就能保证螺杆传动的顺畅度，不会出现卡滞、咬螺纹的问题。夹持行程的设计覆盖了常规小型零件的加工需求，从薄片状的小五金件到方块形的坯料都能稳定夹持，活动钳体的滑动导轨面做了刮研贴合处理，滑动过程中没有明显的旷量，夹紧时钳口的平行度可以满足普通铣削、钻孔的公差要求，不会出现工件夹偏导致的孔位歪斜、铣面倾斜问题。整体外形的长宽高比例适配小型机床的工作台安装边界，不会因为钳体尺寸过大占用过多工作台空间，也不会因为钳身高度过高导致加工时刀具悬伸量过大影响刚性。在实际车间使用场景中，这类虎钳除了常规的切削加工装夹，

　　也可以用于小型工件的划线、打磨、装配工位的工件固定，手动旋转端部的手柄就能完成夹紧与松开操作，不需要额外的气源、液压源配套，适合没有辅助动力配套的普通工位使用，钳体整体采用铸铁材质铸造后时效处理，长期使用不会出现应力变形，能长期保持夹持精度的稳定性。
