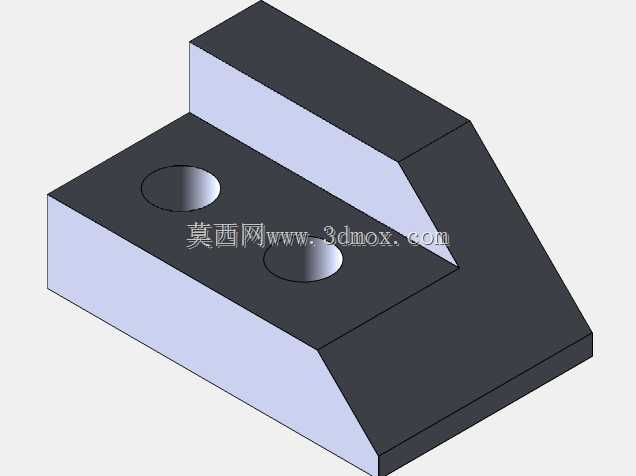

这类楔形支撑块在工装夹具、检测治具以及小型设备的调平定位场景中应用十分广泛,尤其是在需要小范围调整安装高度、补偿装配间隙的工位上,依靠斜面的滑动配合可以实现微米级的高度微调,相比螺纹调节结构,楔形面的接触面积更大,承载后的刚性表现更优,不会出现长期受载后螺纹松动导致的位置偏移问题。从结构设计来看,该零件采用L型弯折的楔形主体结构,底部为平直安装基面,上部的楔形斜面从端部向内侧逐步抬升,两个同轴的通孔设置在底部平直段,孔位间距经过标准化设计,可适配常用的内六角螺栓安装规格,安装时螺栓穿过通孔将基座固定在设备台面或工装底板上,上部的楔形面直接与被支撑工件的底面接触,依靠斜面的楔紧力实现工件的定位与支撑。
设计过程中需要重点控制几个关键尺寸边界:首先是底部安装面的平面度公差,必须保证与安装基面完全贴合,避免固定后出现翘曲影响支撑精度;其次是楔形斜面的角度公差,通常这类支撑块的斜面角度控制在5-15度区间,角度过小会导致调节行程不足,角度过大则会出现自锁失效、受载后滑移的问题;两个安装孔的中心距需要与配套安装板的孔位完全匹配,孔边到零件侧壁的距离要满足螺栓安装的扳手空间要求,避免装配时出现干涉。零件的棱边全部做了小尺寸倒角处理,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能减少应力集中,提升零件受载时的结构强度。在实际设备装配场景中,这类楔形块常成对使用,分别布置在工件底部的两个支撑点位置,通过调整两个楔形块的插入深度,

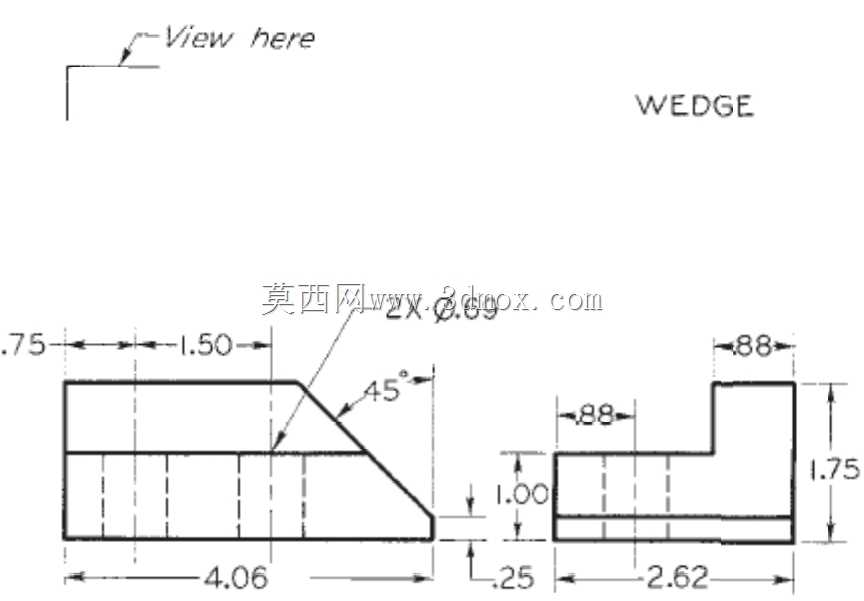

就可以快速将工件调整至水平状态,相比垫片调整的方式,不需要反复增减垫片厚度,调整效率提升明显,而且调整过程中不会出现垫片分层、移位的问题,长期使用的稳定性更好。建模过程中需要先绘制底部基座的拉伸轮廓,切除出两个安装通孔后,再通过拉伸切除生成上部的楔形斜面,最后对所有棱边做统一的倒角处理,建模时要注意斜面与底部安装面的角度约束,以及安装孔与零件侧边的位置约束,保证生成的模型可以直接导出工程图用于加工生产。
