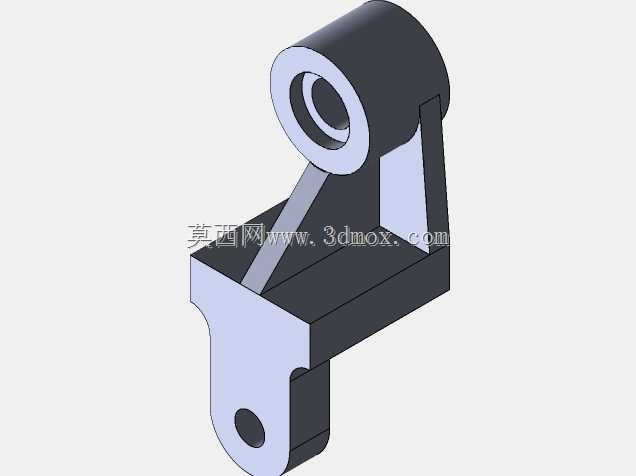

这类带铰接孔的L型支撑支架,在轻工自动化输送线、小型检测设备的传感器安装工位、工装夹具的定位支撑模块中应用十分广泛,日常做结构设计时经常会遇到类似的安装支撑需求,很多新手工程师刚接触工程制图时,也常拿这类结构做投影视图、尺寸标注的基础练习。从结构功能来看,上部的同轴通孔是核心铰接位,用来穿装销轴或者铰接螺栓,实现和上部摆动组件的转动配合,孔的同轴度、端面垂直度直接影响铰接转动的顺畅度,设计时通常会根据铰接轴的直径给出H7级的公差配合,孔的两端做0.5mm的倒角去除毛刺,避免装配时刮伤销轴表面。下部的支板结构分为两个功能区,水平延伸的底板用来承载上部铰接结构的载荷,底部伸出的带孔耳板是辅助安装位,既可以穿装螺栓做侧向固定,
也能挂装拉簧做复位结构使用,中间的斜向加强筋是整个结构的强度核心,连接上部筒状铰接座和下部底板,抵消铰接位受载时产生的弯矩,避免支架根部出现应力集中断裂的问题。做这类结构的建模时,首先要确定安装边界:上部铰接筒的外径要比铰接孔大2-3倍的壁厚,保证筒身的结构强度,筒的轴向长度要匹配铰接件的宽度,避免出现轴向窜动的间隙;下部底板的宽度要比上部筒身宽出至少10mm,给安装螺栓留出足够的操作空间,底板底部的安装面要做平面度要求,保证安装后支架不会出现歪斜;斜筋的厚度通常取底板厚度的0.8倍,筋的两端要做R2-R3的圆角过渡,减少应力集中的同时也能降低铸造或者3D打印时的成型缺陷。实际选型应用时,要先核算铰接位的径向载荷,

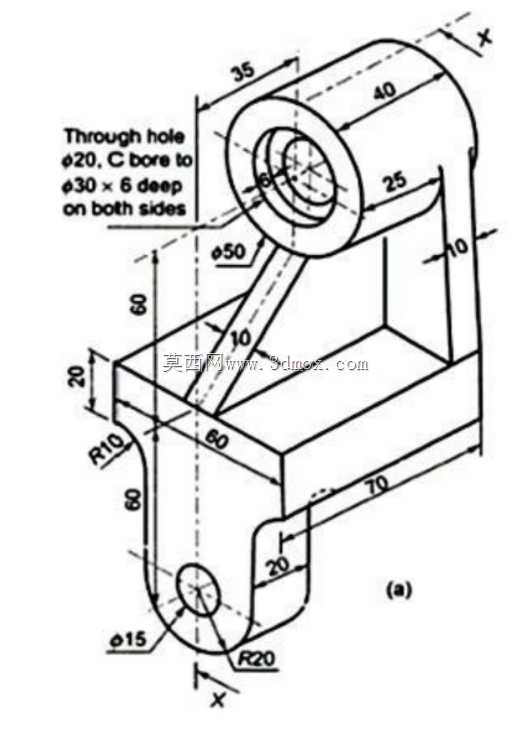

根据载荷大小调整筒身壁厚和筋板厚度,如果是用于传感器安装的轻载场景,壁厚取3-4mm即可满足强度要求,如果是用于工装夹具的重载支撑场景,壁厚需要加到6-8mm,同时还要在底板上增加定位销孔,提升安装的重复定位精度。这类结构的投影视图绘制是工程制图的基础练习点,主视图通常选择能完整反映支架整体形状和各部分位置关系的斜侧正视角度,俯视图要表达底板的轮廓和安装孔的位置,左视图重点体现斜筋的厚度和上部铰接筒的轴向长度,尺寸标注时要先选好设计基准,通常把下部底板的安装面作为高度方向基准,把支架的对称中心面作为长度方向基准,把底板的侧面作为宽度方向基准,避免出现封闭尺寸链,关键配合尺寸要标注公差,安装孔的位置尺寸要标注形位公差,保证加工后的零件能顺利装配。
