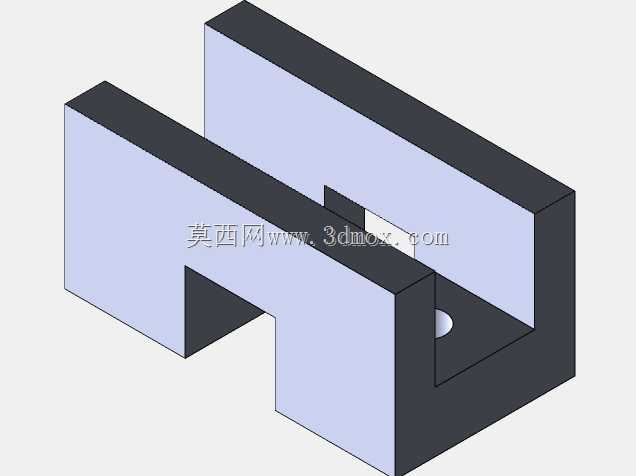

这类对称开槽的块状构件,常作为工程制图入门阶段的识图、建模练习载体,也可在小型工装夹具、定位模组中作为基础承载块使用,承担相邻零件的侧向限位、安装基准定位的作用,部分教学场景中也会用这类结构讲解剖视图、轴测图的绘制逻辑,帮助初学者建立三维空间到二维工程图的转换思维。从结构设计逻辑来看,整体采用对称式H型布局,两侧立板与中间横连段为一体化结构,没有额外的拼接接缝,能保证整体刚性,避免装配带来的累计误差。立板的厚度经过均匀化处理,两侧壁厚保持一致,在注塑或铣削加工时能减少应力变形的概率,中间的通槽采用等宽设计,槽的内壁与立板内壁保持垂直,公差控制可根据实际使用场景调整,作为练习件时可设置不同的公差等级来训练标注能力,
作为实际承载件时槽宽公差需控制在IT7级以内,保证配合件的滑动顺畅。构件底部的沉孔设计用于穿装固定螺栓,安装时可将螺栓头完全埋入构件平面内,不会突出表面影响其他零件的安装贴合,沉孔的深度与直径匹配常规内六角螺栓的尺寸,安装边界上,构件整体的长宽高比例接近3:2:2,底部安装面为完整平面,不需要额外的避让空间,可直接固定在标准铝型材工作台或者钢制安装基板上,两侧立板的外侧平面可作为定位基准面,用于校准相邻组件的平行度。在实际建模过程中,这类结构需要重点关注槽口的内角处理,若采用铣削加工需预留刀具圆角,若为3D打印则可直接做直角处理,立板与横连段的交接处做了微小的倒角过渡,避免应力集中导致的开裂问题,构件的所有外露棱边都做了0.
5mm的倒角处理,既去除加工毛刺,也能避免安装时划伤操作人员。这类结构虽然造型简单,但涵盖了拉伸、切除、倒角、打孔等基础建模操作,也包含了对称设计、基准选择、公差配合等机械设计的基础知识点,不管是作为制图练习的案例,还是作为小型设备的基础安装块,都能很好地满足使用需求,在教学场景中,还可以通过调整槽的位置、孔的数量、壁厚参数衍生出不同的练习题目,帮助学习者快速掌握三维建模与工程图绘制的核心逻辑。
