传感器配套手指引导定位结构件

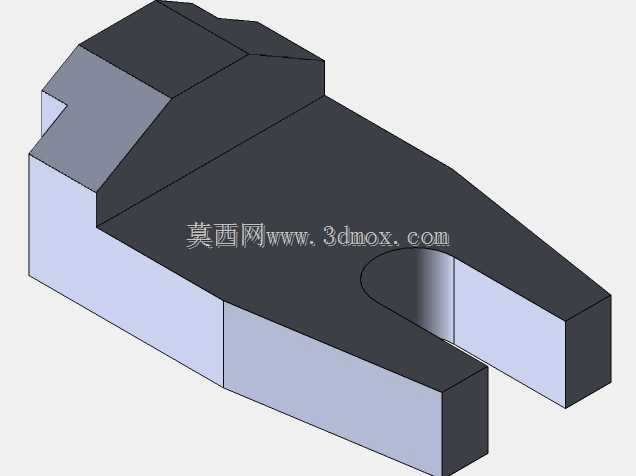

　　该结构件属于传感器检测工位的配套导向定位部件，主要应用在自动化产线的工件姿态校正、检测位精准对位场景，常见于电子元器件尺寸检测、小型零部件外观分选、精密装配工位的前置导向环节，作用是在待检测工件进入传感器检测区域前，通过自身的叉型开口与斜面导向结构，对工件的行进路径进行约束，避免工件位置偏移导致传感器检测数据失真、触发误判信号。从结构设计逻辑来看，整体采用块式一体化构型，主体为规整的矩形安装基座，基座末端开设U型开口槽，槽口边缘做圆弧过渡处理，避免工件导入时出现卡滞、刮擦工件表面的问题；基座上部设置多级斜切面导向段，从入口端到靠近检测位的方向，导向面的宽度逐步收窄，能够适配一定尺寸公差范围内的工件，

　　即使工件初始上料位置存在±2mm的偏移，也能顺着斜面滑入预设的定位通道，保证工件最终停位的重复精度控制在0.1mm以内，满足高精度传感器的检测触发要求。安装边界方面，该结构件的底部为全平面设计，可直接通过螺栓固定在检测工位的安装平板上，基座侧面预留有两个定位销孔，安装时先通过销孔完成位置校准再锁紧螺栓，能够避免长期运行中受工件碰撞冲击出现位置偏移；整体外形的长宽高比例适配常规小型光电传感器、接触式位移传感器的安装间距，不会遮挡传感器的检测光路或触发触头，U型槽的开槽深度与宽度匹配常见的小型片状、轴类待检测工件的外形尺寸，导向斜面的倾斜角度经过受力校核，工件沿斜面滑动时的阻力控制在5N以内，不会对工件表面造成压痕或磨损。

　　在实际产线应用中，这类导向结构通常成对安装在检测位的进料侧，与传感器的触发位置保持10-15mm的安全距离，既能够完成工件的姿态校正，又不会干扰传感器的正常检测信号输出；结构的壁厚设计兼顾刚性与轻量化要求，主体壁厚不小于5mm，采用机加工成型时不易出现变形，长期受工件反复碰撞也不会出现导向面磨损超差的问题，正常工况下的使用寿命可达3年以上，无需频繁更换调整。
