螺旋1.5米GX16航空插头连接电缆

　　这款带GX16航空插头的螺旋电缆，在工业传感信号传输场景里应用十分普遍，常见于机床工位信号采集、自动化设备传感模块接线、小型检测仪器的信号互联场景，也会用在需要小范围往复移动的部件供电与信号传输环节，比如设备活动门的传感接线、可调整角度的检测探头连接，螺旋结构的设计刚好适配这类需要一定伸缩余量的安装场景，避免线缆反复弯折出现线芯断裂的问题。从实际使用角度看，这款电缆的核心作用是实现传感端与控制端的稳定电气连接，GX16规格的航空插头本身具备防松脱的卡扣结构，插合后能抵御常规的设备振动，避免接触不良导致的信号丢包，插头端为多芯插孔结构，可同时满足多路信号传输或者小功率供电的需求，适配多数常规工业传感器的接线规格。

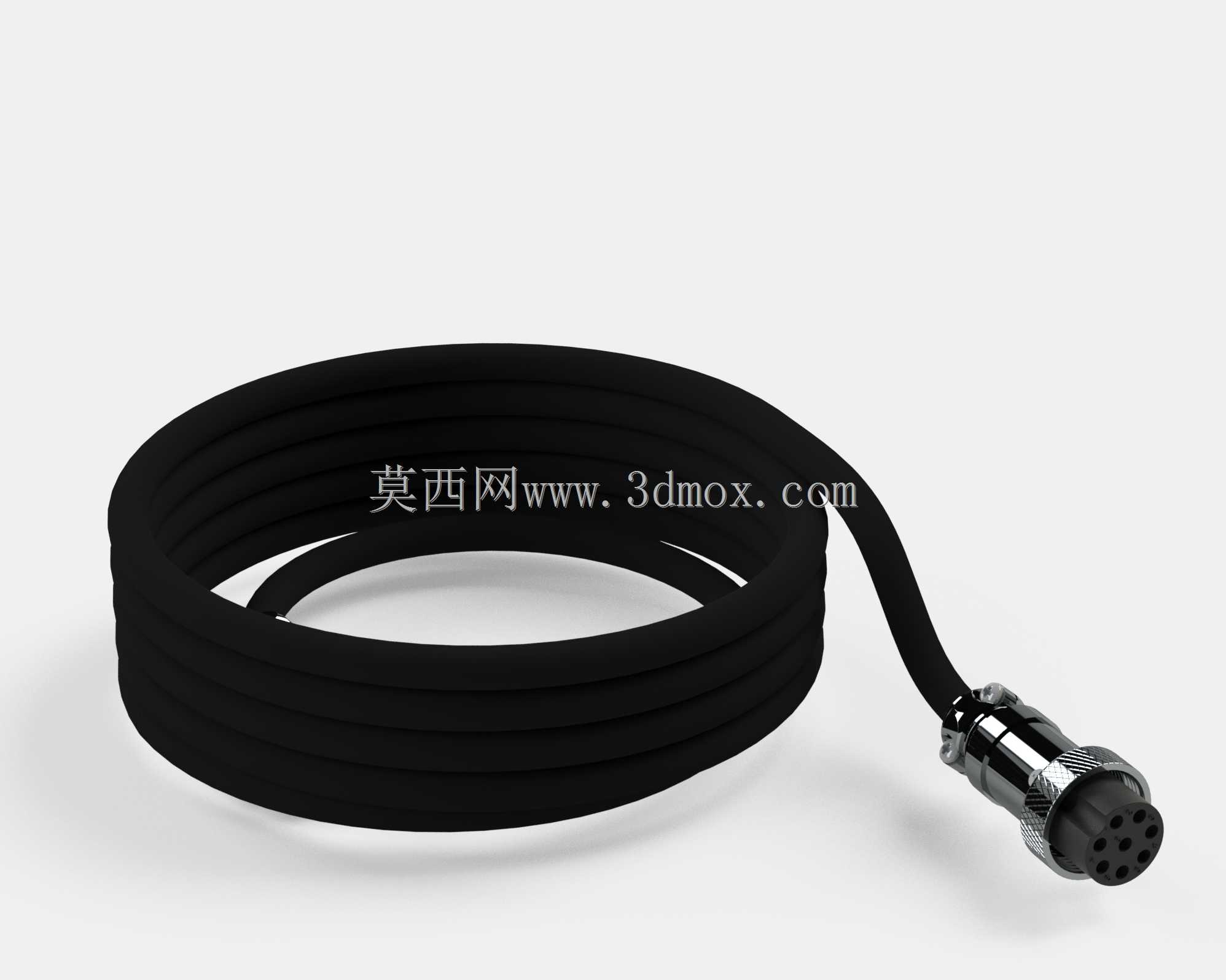

　　设计这款线缆模型的时候，首先要还原螺旋段的自然伸缩形态，螺旋段的圈径、节距都参考实际1.5米拉伸长度的线缆参数设定，自然收拢状态下螺旋段的整体长度控制在合理范围，不会占用过多安装空间，拉伸后可覆盖1.5米范围内的连接距离，满足多数工位的布线边界要求。插头部分的建模要还原金属外壳的滚花防滑结构，方便操作人员徒手拧动锁紧，插孔端的绝缘基座、引脚排布都按照实际GX16插头的尺寸绘制，保证模型在做设备装配模拟时，能和对应规格的插座实现准确的装配干涉检查。线缆外皮采用黑色柔性材质的视觉表现，还原实际橡胶线缆的质感，螺旋段的弯曲弧度做了自然的过渡处理，避免出现生硬的折角，符合柔性线缆自然垂放的形态。在安装边界上，插头的最大外径、

　　插合长度都按照标准GX16插头的尺寸设定，布线时需要预留插头插拔的操作空间，螺旋段收拢时的最小弯曲半径满足线缆的弯折要求，不会因为过度弯折损伤内部线芯，在做设备整体布线设计时，可直接调用该模型模拟线缆的伸缩范围，验证活动部件移动时线缆是否会出现拉扯、干涉的问题，提前规避布线不合理导致的后期故障。
