工程制图练习用带孔异形支撑块结构

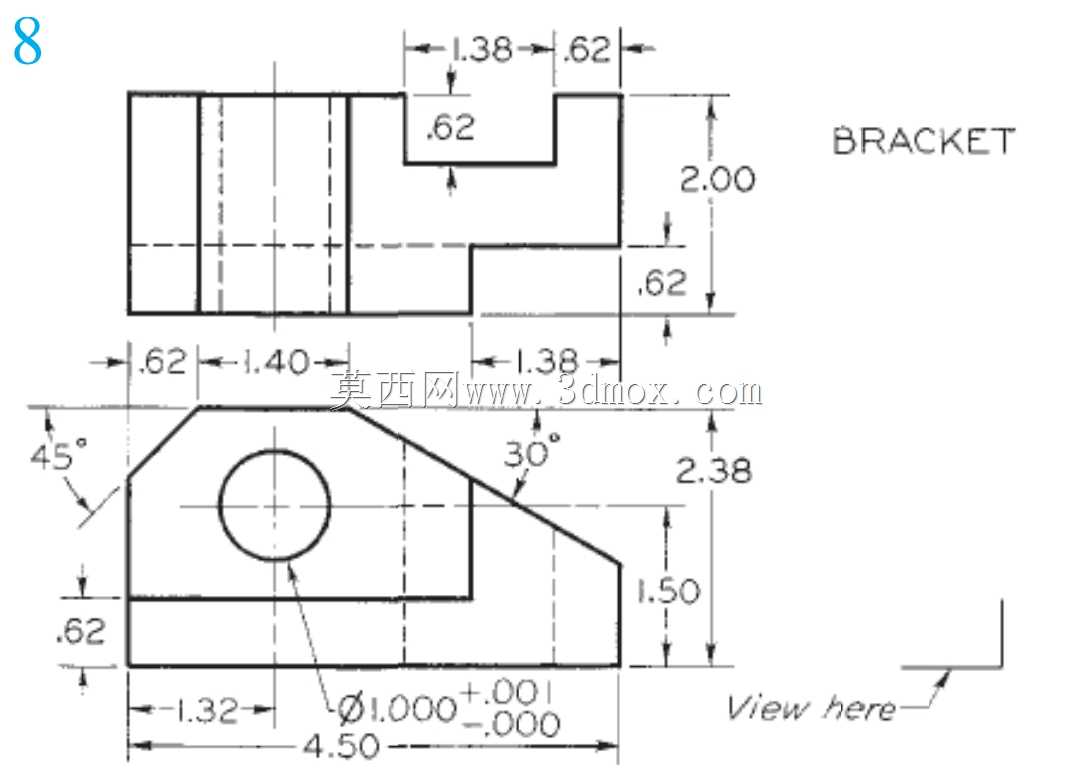

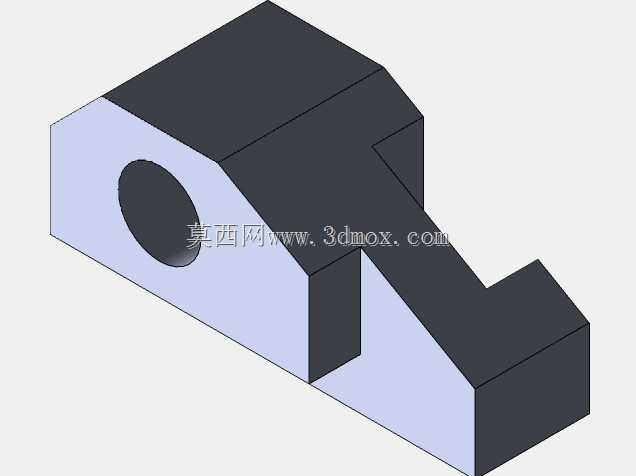

　　这类带孔异形支撑块结构，常见于工程制图课程的实操练习场景，也可作为小型工装夹具的定位支撑单元使用，在传感器安装支架、小型检测工位的定位组件中也能见到同类型结构的实际应用。从实际功能来看，该零件的核心作用是为配套轴类部件提供穿装定位支撑，侧面的通孔用于穿装销轴或检测轴，下部的缺口结构则是为了适配安装基面的凸台，避免装配时出现干涉，同时L型的延伸段可以为相邻部件提供侧向限位，减少装配时的额外定位工序。设计这类零件时，首先要明确安装边界的约束条件：零件的整体外轮廓需要适配安装工位的预留空间，上部斜切面的角度需要匹配相邻部件的避让需求，避免设备运行过程中出现运动干涉；侧面通孔的轴线位置需要严格对齐配套轴的安装高度，

　　孔的内径公差要根据配合需求选择，若为间隙配合用于穿装活动销轴，公差可适当放宽，若为过盈配合用于固定定位销，则需要严格控制孔的圆柱度与尺寸公差。从外形尺寸的设计逻辑来看，零件的主体厚度需要满足支撑强度要求，避免穿装轴承受径向载荷时出现结构变形，下部两个支撑脚的跨度要保证放置时的稳定性，缺口的宽度与深度要完全匹配安装基面的凸台尺寸，保证装配后零件不会出现横向窜动。建模过程中需要注意斜切面与相邻平面的交线处理，避免出现尖锐棱边，实际生产中这类棱边通常会做小倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员。这类结构虽然造型不复杂，但涵盖了拉伸、切除、倒角等基础建模操作，也涉及到装配干涉校验、公差匹配等实际工程问题，

　　非常适合刚接触三维建模的从业者练习基础操作，理解零件设计与实际装配、加工之间的关联逻辑，避免建模时只关注外观造型，忽略实际生产与装配的可行性。在实际设备应用中，这类小型支撑块往往是整套检测工装的基础定位部件，其尺寸精度会直接影响后续传感器的检测精度，因此设计时除了关注结构造型，还要明确关键尺寸的形位公差要求，比如通孔相对于安装底面的平行度、支撑脚底面的平面度等，这些细节会直接影响零件的实际使用效果。
