传感器配套装配滑动导向构件

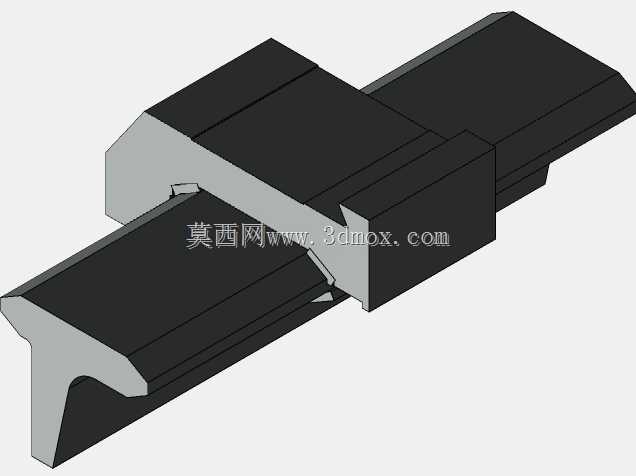

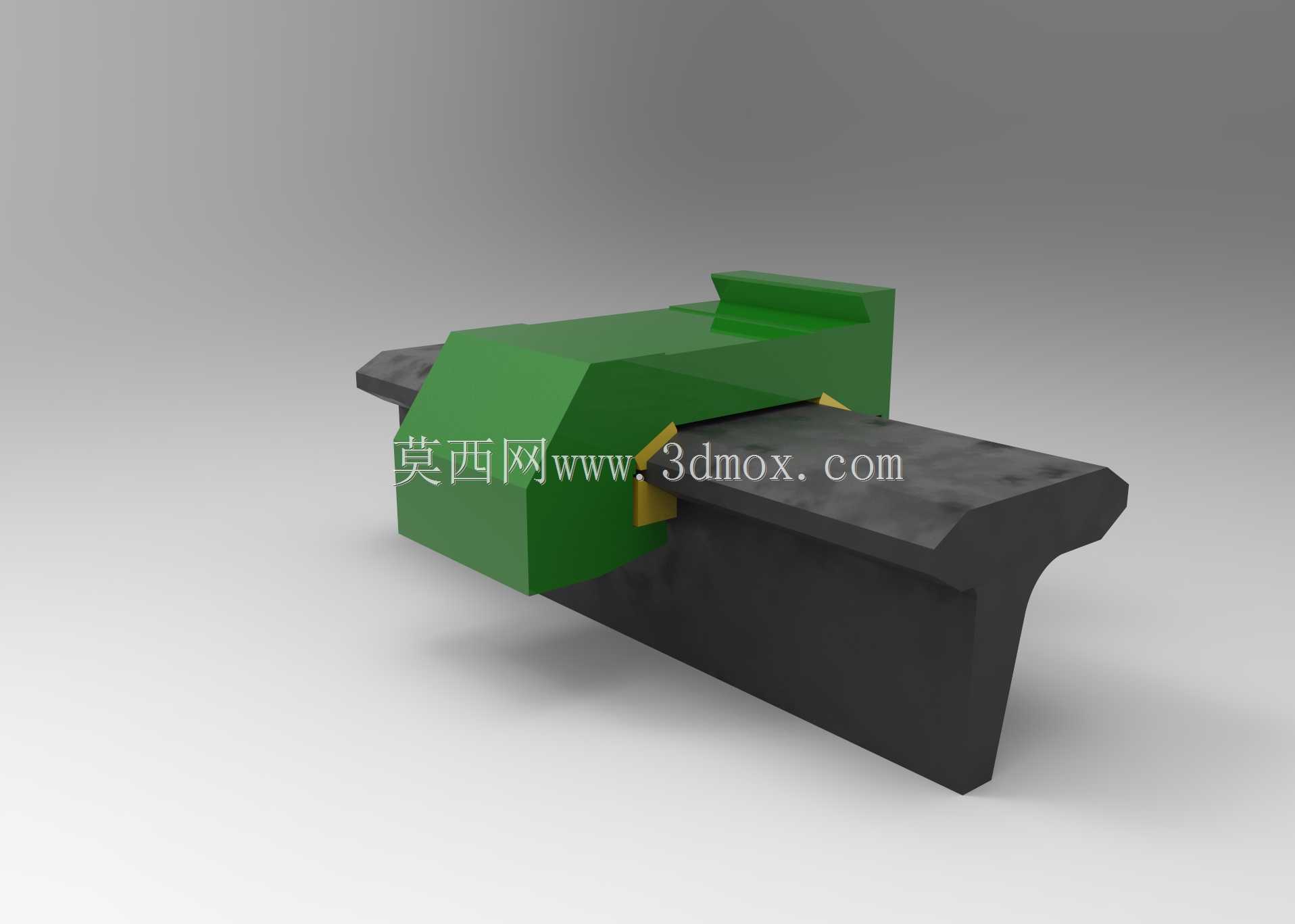

　　这类滑动导向构件主要应用在工业传感器的装配工位、检测工位以及自动化产线的传感器位置调整环节，在需要对传感器进行位置微调、滑移对位的场景中承担核心导向承载作用。实际产线运行中，传感器往往需要根据被测工件的位置、检测距离要求进行小范围的位置调整，该滑道构件能够为传感器安装座提供平稳的直线滑移路径，避免调整过程中出现偏斜、卡滞，保证传感器检测光轴或检测面始终与被测对象保持正确的相对位置。从功能特性来看，该构件采用分体式结构设计，下部为固定安装的基座滑轨，上部为可滑移的安装滑块，滑块与滑轨的配合面做了适配的限位结构，能够限制滑移过程中的横向窜动与竖直方向的跳动，保证滑移精度。滑块侧面预留的安装位可直接固定传感器安装支架，无需额外加工转接板，

　　减少装配累积误差。设计过程中优先考虑了滑移的顺畅性与长期使用的耐磨性，配合面的接触长度经过匹配计算，既不会因接触长度过大导致滑移阻力过高，也不会因接触长度不足出现受力后倾覆的问题。滑轨的基座部分设置有沉头安装孔，可直接通过螺栓固定在设备机架或者安装平台上，安装边界适配常规工业铝型材的安装孔距，不需要对安装基面做特殊改造。滑块的行程范围覆盖常规传感器的位置调整需求，两端设置有限位结构，防止调整过程中滑块从滑轨端部脱出。在实际选型使用时，需要注意安装基面的平面度，若基面平面度偏差过大，会导致滑轨变形，进而增大滑移阻力甚至出现卡滞；滑块上安装的传感器及支架总重量不能超过该滑道的额定承载，避免长期重载使用导致配合面磨损加剧，影响导向精度。

　　该构件的外形尺寸紧凑，不会占用过多的安装空间，适合在空间受限的检测工位、装配工位使用，滑移过程无明显旷量，能够满足工业场景下传感器位置反复调整的使用需求，不需要额外添加润滑结构即可实现顺畅滑移，降低日常维护的工作量。
