轮辐式红色支撑轮盘结构设计

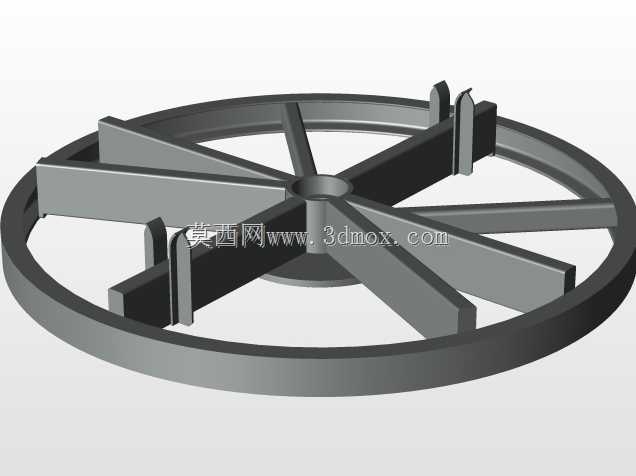

　　这类轮辐式轮盘结构常应用在物料输送线的从动支撑、小型旋转工装的承载基座、分拣设备的导向轮组场景中，核心作用是承担径向载荷的同时，通过辐条式的镂空设计降低整体自重，减少转动惯量带来的启停冲击。从结构设计逻辑来看，整体采用环形外圈搭配中心轮毂的布局，八根径向辐条均匀分布在内外圈之间，每根辐条与外圈衔接处都设置了凸起的定位挡边，这类挡边的作用是在装配配套的环形防滑外圈、或是挂载传动带时提供轴向限位，避免运转过程中配合件出现轴向窜动。中心轮毂位置预留了标准轴孔的安装边界，轴孔周边做了加厚处理，能够分散键连接带来的局部应力，避免长期交变载荷下轮毂出现开裂问题。外圈的端面做了小尺寸的倒角处理，既可以去除加工毛刺，

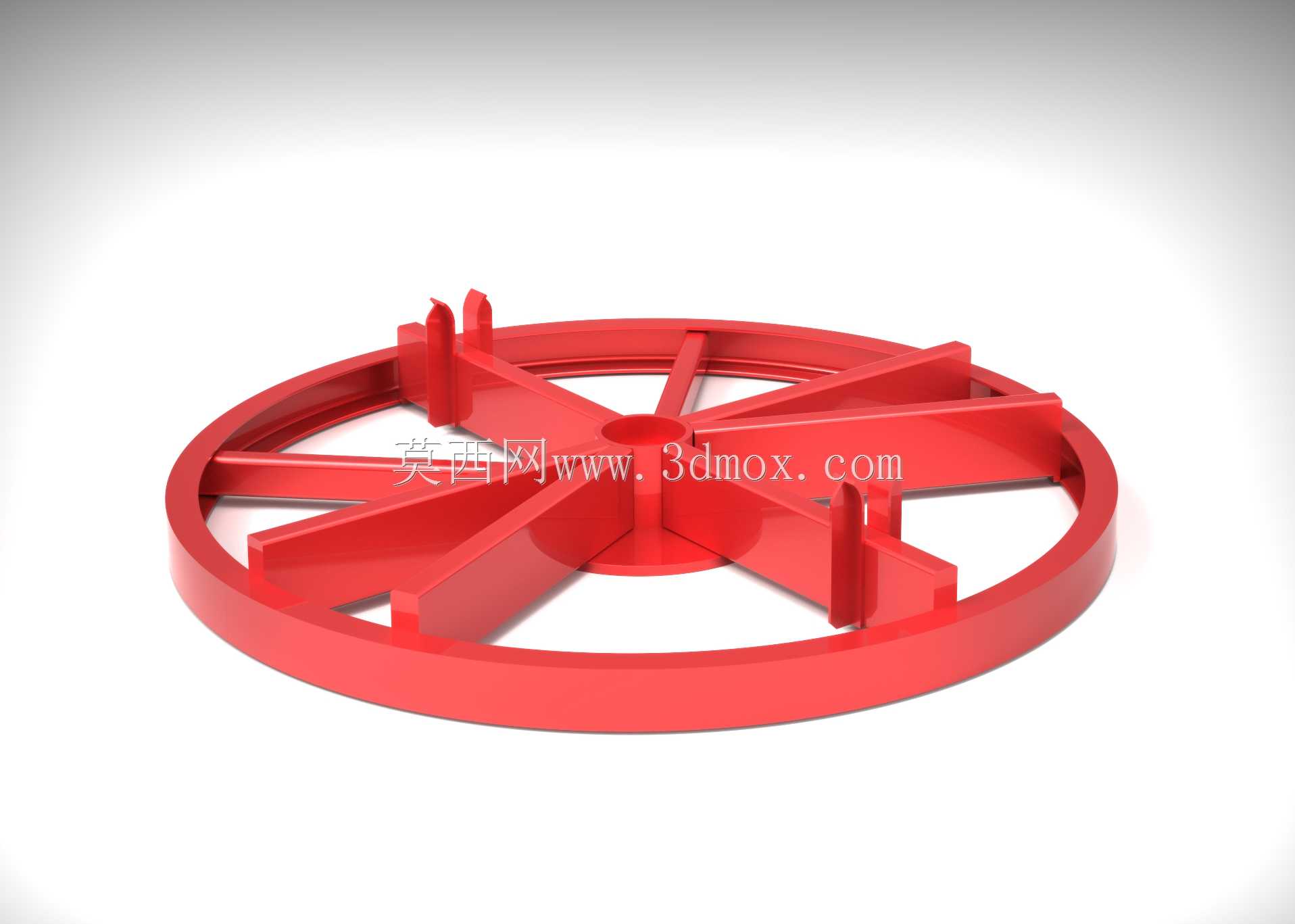

　　也能在压装配套橡胶外圈时起到导向作用，降低装配难度。辐条的截面采用矩形结构，相比同截面积的圆形辐条，矩形截面在承受径向载荷时的抗弯截面模量更高，同等载荷下的形变量更小，能够保证轮盘在高速转动时的端面跳动量控制在合理范围内。在实际设备适配中，这类轮盘的安装边界需要注意，外圈的径向尺寸要和配套的护罩预留至少3mm的安全间隙，中心轴的伸出长度要匹配轮毂的厚度，避免轴端突出刮蹭周边的设备结构。辐条之间的镂空区域除了减重作用，还能在运转过程中减少风阻，同时方便日常运维时清理缠绕在轮轴位置的纤维类杂物，在纺织、包装类生产线的输送机构中，这种镂空设计的轮盘比实心轮盘的运维周期更长。设计时特意将辐条与外圈、轮毂的衔接位置做了圆角过渡，避免直角位置的应力集中，在承受冲击载荷时，圆角过渡能够将应力分散到更大的接触面积上，提升结构的抗疲劳寿命。轮盘表面做了统一的红色涂覆处理，除了基础的防锈作用，也能在设备运维时快速识别转动部件的位置，降低安全隐患。
