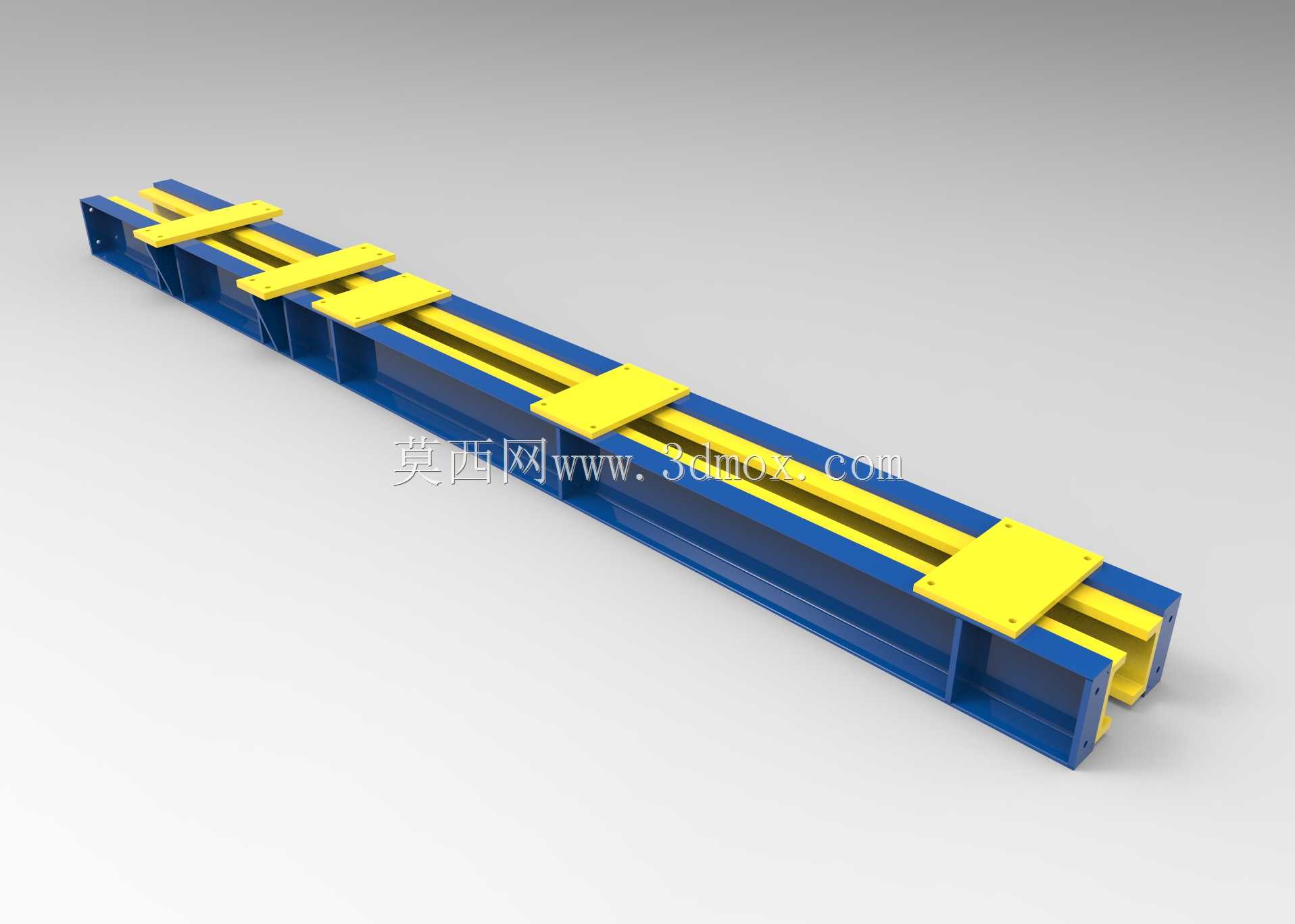

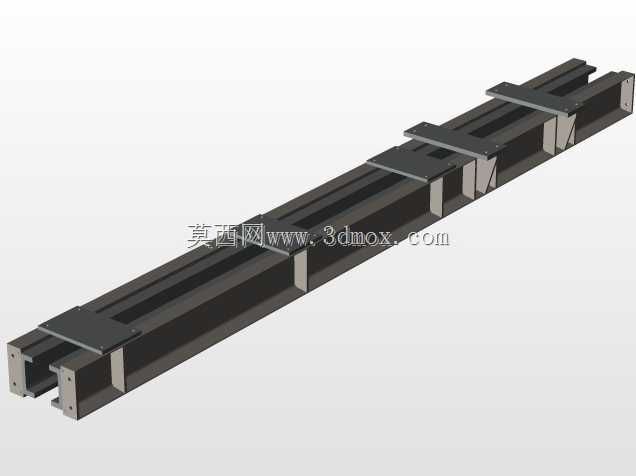

重载双轨滑动导向承载钢梁结构

　　该结构为长行程重载滑动导向承载组件，主要应用于自动化生产线物料平移工位、重型检测设备进给机构、大型工装夹具位移平台等需要高刚性直线导向的场景，可承受大吨位垂直载荷与偏载力矩，适配低速重载的往复直线运动工况。整体采用双平行槽型钢梁作为主体承载框架，槽口相对布置形成内置滑动轨道腔，轨道内侧嵌装耐磨滑动衬条，衬条采用低摩擦系数的非金属复合材质，既降低滑动副运行阻力，又可避免金属直接接触产生的咬合磨损，延长构件使用寿命。钢梁外侧设置多组等距分布的安装基板，基板通过螺栓与钢梁主体紧固连接，基板表面预留标准化安装孔位，可直接搭载负载工装、检测探头、物料载具等功能部件，无需额外加工转接结构，降低现场安装调试的工作量。

　　设计阶段优先考虑结构刚性与安装适配性，主体钢梁采用加厚型材焊接成型，经过时效处理消除焊接内应力，避免长期承载后出现形变影响导向精度；双轨平行度公差控制在每米0.1mm以内，保证滑动过程无卡滞、无偏磨。安装边界方面，整体为长条形对称结构，两端预留端板安装孔，可通过端部固定或侧面压块固定的方式安装在设备基座上，安装基面平面度要求不低于0.2mm每米，避免安装应力导致轨道形变。滑动副与轨道之间预留合理间隙，可适配常规车间环境下的温度形变，无需频繁调整间隙；基板的安装位置可根据实际搭载需求调整孔位间距，适配不同尺寸的负载安装，无需重新加工主体结构。该结构的导向行程可根据实际使用需求截取对应长度的钢梁进行拼接，拼接处采用定位销保证轨道对齐精度，可满足十米以上长行程导向需求，相比单轨导向结构抗偏载能力提升60%以上，适合重型负载的平稳平移作业。
