传感器配套第三臂连接结构件

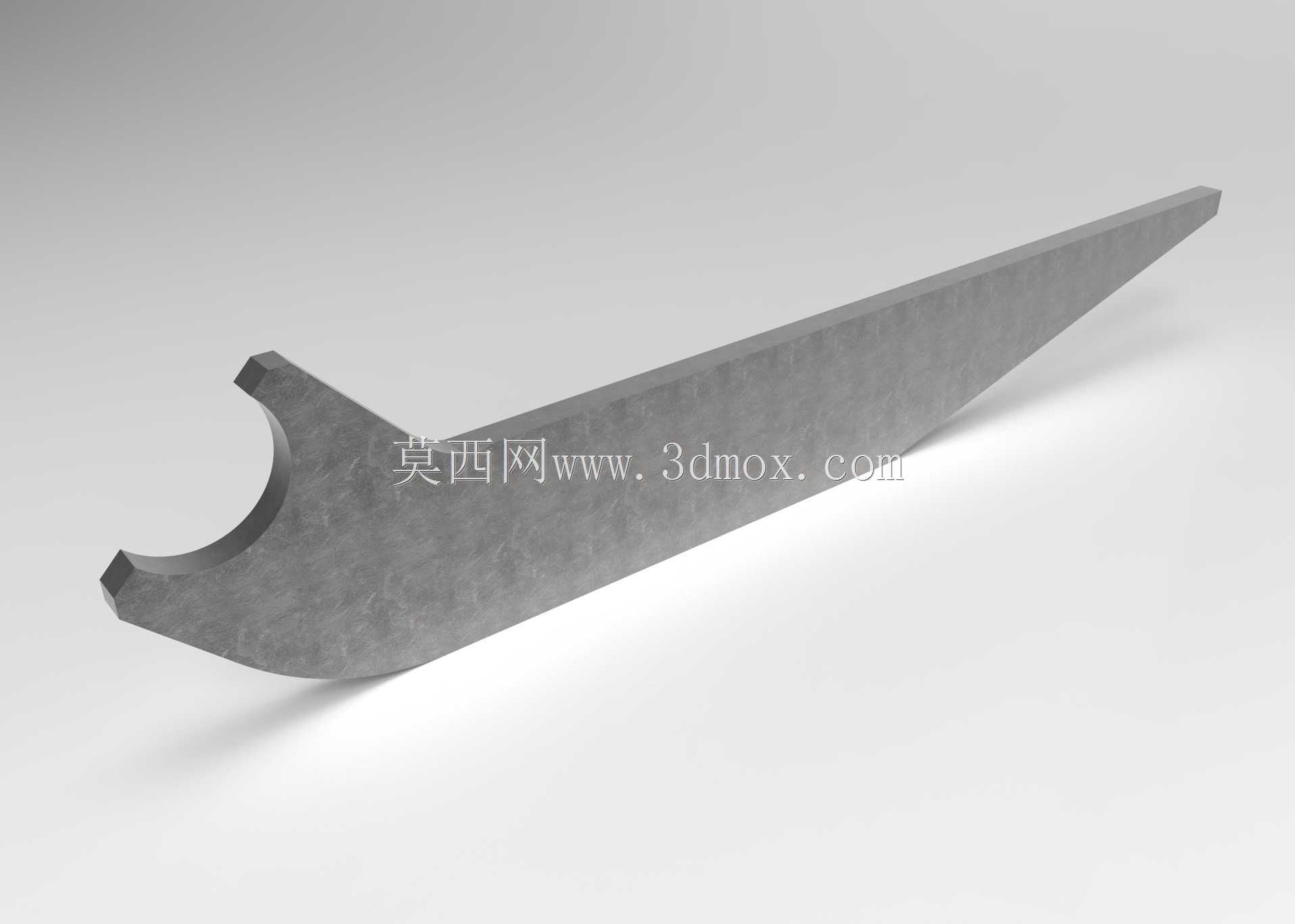

　　在工业传感检测场景中，这类第三臂构件常作为传感器安装的延伸支撑结构使用，多数应用在自动化产线的位置检测、位移反馈工位，用来调整传感器的检测点位，弥补传感器本体安装位不足的问题，让检测端能够延伸到狭窄的工装间隙、设备运动副旁侧等常规安装座无法抵达的位置。从结构设计来看，构件一端采用开口卡合式的连接结构，这个卡爪结构的圆弧尺寸是按照配套安装轴的轴径做的公差匹配，安装时可以直接卡入对应直径的支撑轴，不需要额外做轴端的拆卸工序，卡合后通过侧面的顶丝锁紧就能完成固定，现场调整安装角度时只需要松动顶丝就能绕轴旋转调整臂的朝向，适配不同方向的检测需求。臂身采用渐变式的楔形截面设计，从连接端到末端安装位厚度逐步收窄，

　　这种设计一方面是降低臂身自身的重量，减少支撑轴端的负载力矩，避免长时间使用后支撑轴出现形变偏移，另一方面收窄的末端可以伸入更狭小的设备间隙，不会和周边运动的工装部件产生运动干涉。设计时需要重点关注安装边界的尺寸控制，卡爪的开口宽度要比配套轴径大0.1到0.2毫米，保证安装时可以顺畅卡入又不会出现过大的旷量，臂身的总长度要结合传感器的检测距离来确定，过长会导致臂身末端在设备运行时出现共振抖动，影响传感器的检测精度，过短则无法让传感器抵达预设的检测点位。臂身末端预留的传感器安装孔位采用标准的螺纹规格，适配多数常规工业传感器的安装尺寸，不需要额外做转接件就能直接固定传感器，安装面的平面度控制在0.05毫米以内，

　　保证传感器安装后检测面和被测物体的平行度符合检测要求。这类构件的材质一般选用高强度的铝合金或者不锈钢，铝合金材质的重量更轻，适合对负载敏感的高速运动工位，不锈钢材质的耐腐蚀性更好，适合有切削液、水雾的加工车间场景。在实际选型应用时，需要先确认现场支撑轴的直径、需要延伸的长度、传感器的重量，再匹配对应规格的第三臂，安装时要注意臂身的朝向，避开设备运动的行程范围，防止运行过程中臂身和其他部件发生碰撞，锁紧顶丝时要控制扭力，避免扭力过大导致卡爪部位出现形变，影响后续的角度调整。
