工业机械臂弧形连接臂结构设计

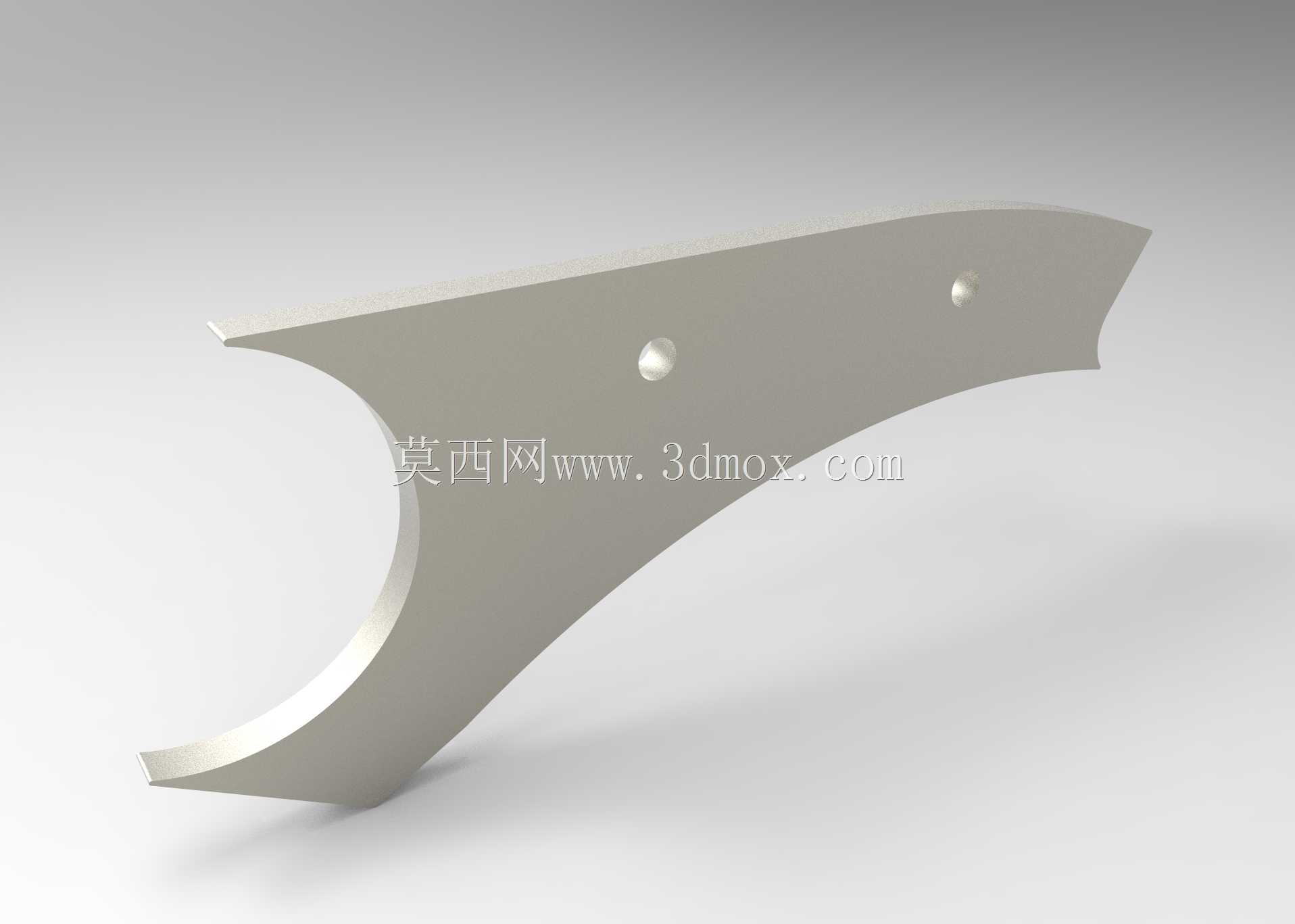

　　这款弧形臂体构件常见于多关节工业机械手的小臂传动段，也可适配轻载自动化拾料工位、检测工位的摆臂机构，承担末端执行器与大臂基座之间的动力传递与姿态支撑作用。从结构形态来看，臂体采用大弧度流线型轮廓，这种设计并非单纯追求外观效果，而是在有限的安装空间内规避相邻关节的运动干涉，同时让臂体在摆动过程中获得更合理的受力分布，降低悬臂状态下的端部挠度。臂身预留的两处同轴定位孔，分别对应关节转轴的安装位与末端法兰的连接位，孔位周边做了局部加厚处理，能够抵消紧固件预紧时产生的局部压应力，也能在臂体反复启停摆动时分散交变载荷，减少孔位边缘出现应力开裂的风险。在实际选型应用中，这类臂体的安装边界需要匹配相邻关节的回转半径，

　　其弧形内侧的净空尺寸需预留出管线布设空间，方便内置的传感器线缆、气动管路随臂体运动时不会出现剐蹭拉扯。设计阶段的建模逻辑优先保证两处安装孔的同轴度与臂体对称度，曲面过渡区域采用等壁厚处理，既可以满足铸造或钣金折弯的工艺要求，也能在控制整体重量的前提下保留足够的结构刚性。不同于直臂构件，弧形轮廓在同等伸展长度下能让末端执行器获得更灵活的作业角度，在3C产品装配、小型工件分拣这类需要绕开周边工装障碍的工位中，这种结构的适配性更强。臂体的外轮廓曲面经过顺滑处理，没有尖锐棱角，也能减少车间作业过程中人员磕碰的安全隐患。建模过程中需要重点校验臂体在极限摆角下与周边构件的间隙，同时确认安装孔的沉台深度、孔距公差符合配套关节模组的安装标准，避免装配阶段出现配合偏差。这类臂体通常采用铝合金材质加工，在保证强度的同时降低运动惯量，提升机械臂的响应速度与定位精度，其曲面造型也可直接对接渲染环节，用于设备方案的可视化展示。
