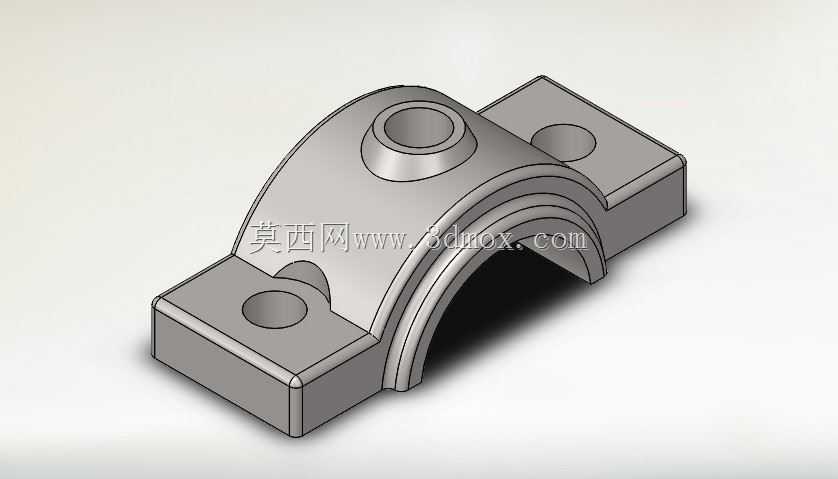

对开式滑动轴承上盖半圆弧支承结构

　　该零件为对开式滑动轴承的上半部分，主要用于低速重载、需要定期拆装维护的传动轴支承位置。在带式输送机、破碎机、减速机、冶金设备以及一些老式传动机构中，轴系往往需要穿过轴承孔进行装配，整体式轴瓦或轴承座不便安装，剖分结构能够在不拆卸联轴器和传动件的情况下完成轴瓦检查、刮研和更换，这也是这类上盖长期存在的工程原因。

　　从功能上看，零件中部为半圆弧包容面，工作时与下半轴承座合抱形成完整轴孔，内部可安装轴瓦或轴衬，承受轴颈传递来的径向载荷。顶部凸台通常用于布置油杯、油孔或润滑通道，使润滑剂能够进入轴瓦与轴颈之间的摩擦面，降低磨损和温升。两侧带孔翼板为安装压紧区域，螺栓穿过孔位后将上盖与底座可靠连接，使剖分面在受载时保持贴合，避免轴瓦松动或出现错位。

　　设计时需要优先保证半圆弧内孔的同轴度、圆度以及与剖分结合面的位置关系。若圆弧中心相对底座偏移，合装后轴孔会出现错边，轴颈局部接触应力增大，严重时会发热抱轴。两侧安装孔的中心距要与底座孔位一致，孔边到外壁的厚度需满足螺栓预紧时的强度要求，不能因追求轻量化而削弱翼板刚度。顶部凸台高度既要满足油孔螺纹或油杯安装深度，也要避免过高造成额外干涉。圆弧外侧设置的台阶和加强轮廓，并非单纯造型，而是为了在壁厚变化处提高刚性，使载荷从顶部和两侧较均匀地传递到螺栓连接区。

　　实际选型和建模时，应先确定轴径、轴瓦宽度和剖分面位置，再反推上盖内孔半径、外圆弧包络范围以及两侧翼板长度。安装边界方面，需预留螺栓扳手空间，保证上盖顶部油杯不被机架或护罩遮挡，同时确认半圆弧外侧与周边传动件、润滑管路之间留有足够间隙。模型中两侧翼板近似矩形承载面，底部为平直结合面，中部拱起形成半圆腔体，这种结构在保证包容面积的同时减少了材料占用。对于三维建模人员，可先绘制对称截面，再通过拉伸、旋转和切除完成主体，随后处理安装孔、顶部凸台、圆角和壁厚过渡；结构工程师校核时则应重点关注螺栓预紧力下翼板变形、轴瓦压紧量以及润滑通道是否贯通。
