链传动啮合式链轮配套销轴链条组件

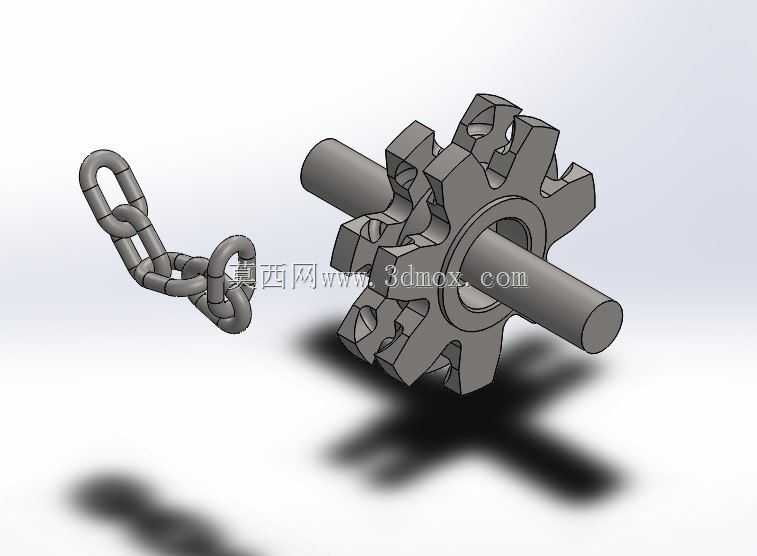

　　该组件为链传动系统核心啮合部件，整体由带辐板齿廓的链轮、贯穿链轮中心的支撑销轴、以及多环铰接闭合链条组成，可直接用于低速重载输送线、农机传动机构、小型牵引设备的动力传递环节，替代传统皮带传动应对多粉尘、温差波动大的工况。链轮齿槽采用对称式异形卡位设计，每一个齿槽的轮廓完全匹配链环的圆弧过渡段，啮合时链环可完全嵌入齿槽内部，不会出现跳齿、脱链问题；链轮中心开设等径直孔，与销轴采用间隙配合，销轴两端预留足够的轴向伸出长度，既可以穿入机架轴承座完成回转支撑，也可以在端部加装锁紧挡圈限制链轮轴向窜动。从结构设计逻辑来看，链轮没有采用常规套筒滚子链的渐开线齿形，而是针对无滚子的焊接链环做了适配，齿部厚度略小于链环内空宽度，

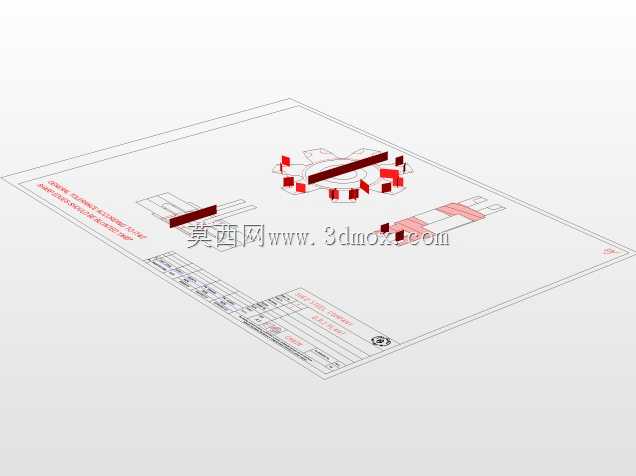

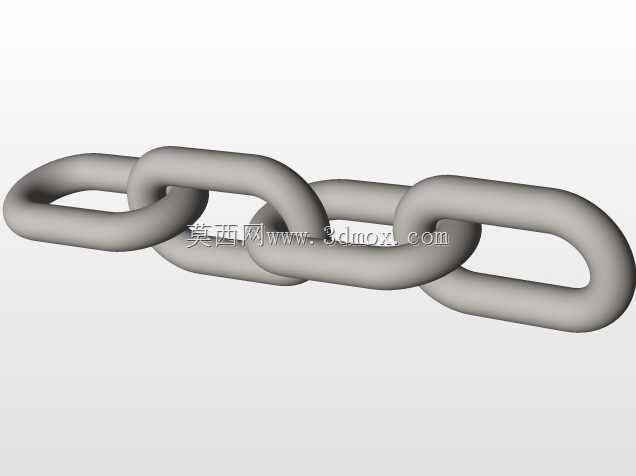

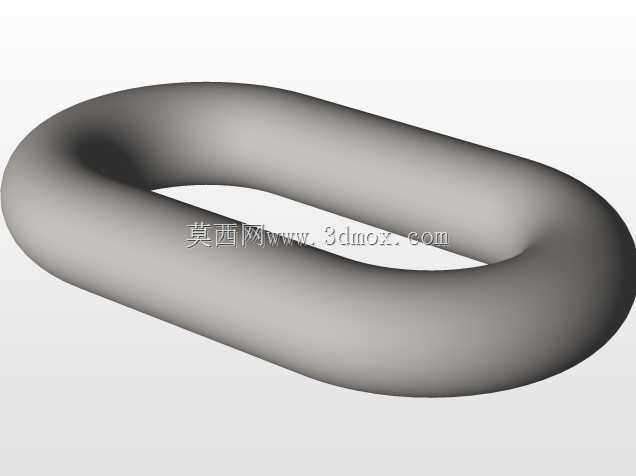

　　运转时齿面同时接触链环两侧直段，载荷分布更均匀，即使链条出现少量磨损伸长，仍能保持稳定啮合。配套的链条由多个封闭链环依次铰接而成，每个链环的折弯处做了圆弧过渡，避免应力集中，链环与链轮啮合的接触段做了局部加厚，可承受反复冲击载荷。实际安装时，链轮的径向尺寸由配套链环的公称尺寸决定，齿顶圆直径需保证链条包角不小于120度，销轴的长度需超出链轮两侧端面足够距离，确保装入机架后链轮与侧壁留有安全间隙，不会出现运转摩擦。这类结构常出现在间歇式输送设备、起重牵引小机构中，相比齿轮传动，它对安装中心距的公差要求更低，链条自身的铰接间隙可补偿少量安装误差，长期运行后仅需更换磨损链环即可，维护成本更低。建模过程中齿槽与链环的配合面做了贴合校验，模拟转动全行程无干涉，销轴与链轮内孔的同轴度公差可直接用于工程图导出，支撑轴段的直径可根据实际传递扭矩调整，适配不同功率等级的动力输入。
