双梁式重型承载焊接钢结构车架

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580601
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架
  • 双梁式重型承载焊接钢结构车架

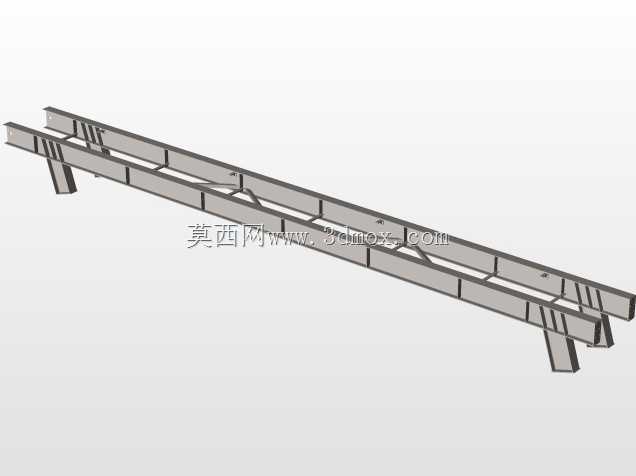

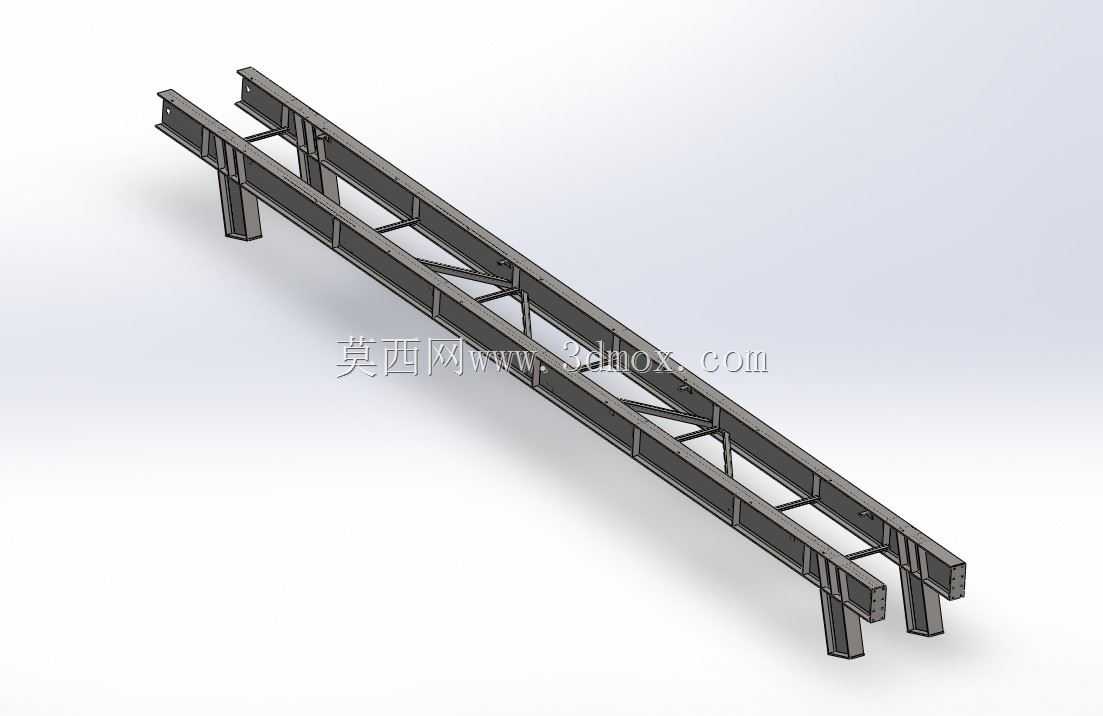

  这类双梁式钢结构承载架,常见于重载运输设备、大型工装输送线的主体承载段,也可作为重型移动作业平台的底盘基础结构,核心作用是为上部搭载的作业模块、物料载荷提供连续稳定的刚性支撑,同时将上部载荷均匀传递至下部的行走轮组、支撑支腿或固定安装基础。从结构设计逻辑来看,整体采用两根平行的主纵梁作为核心承力骨架,纵梁选用标准型钢加工成型,截面抗弯模量经过载荷校核,能够满足额定载荷下的挠度控制要求,避免长期重载使用出现不可逆的塑性变形。纵梁之间间隔布置横向连接撑与斜向加强筋,斜撑采用交叉排布的形式,能够有效抵消纵向、横向的交变扭矩,防止两根主纵梁出现相对错位,提升整体框架的抗扭刚度,在设备启停、变向行驶或者局部偏载的工况下,

  框架不会出现明显的形变晃动。两端的支腿结构与主纵梁采用满焊连接,支腿端面预留了安装连接孔位,可直接对接行走轮组、固定地脚或者减震缓冲组件,安装孔的孔位公差按照IT12级控制,能够保证现场装配时的互换性,不需要额外进行扩孔、修配作业。设计过程中优先考虑了焊接工艺的可行性,所有焊缝位置都预留了足够的焊接操作空间,避免出现死角位置无法施焊的情况,主受力焊缝采用连续角焊缝,非受力的连接位置采用间断焊,在保证结构强度的前提下控制焊接变形量,焊后整体进行时效处理消除焊接内应力,减少后续机加工或者使用过程中的形变。从安装边界来看,整体框架的宽度尺寸适配常规厂区运输通道的通行宽度要求,纵向长度可根据实际搭载的模块数量进行模块化拼接,

  支腿的高度预留了调整余量,可搭配不同直径的行走轮或者不同厚度的减震垫调整整体安装高度,框架上部的纵梁上翼缘面预留了通用安装孔位,可直接固定输送辊道、作业设备机柜、物料载台等上部组件,不需要额外在主梁上钻孔攻丝,降低现场安装的工作量。在实际工况应用中,这类结构能够承受持续的动载荷冲击,比如厂区内转运重型工件时,路面不平整带来的颠簸冲击会被框架的刚性结构均匀分散,不会出现局部应力集中导致的焊缝开裂、梁体变形问题,日常维护只需要定期检查焊缝状态、紧固连接螺栓即可,不需要复杂的保养作业,整体使用寿命远高于采用薄壁型材拼接的轻型框架。
