弹簧式蒸汽压力泄压保护阀

　　该安全阀模型主要面向蒸汽管路和气体压力容器的超压泄放场景，常见于锅炉出口、分汽缸、压缩空气储罐、化工承压容器及需要稳定压力上限的工艺管段。其核心作用是在系统压力异常升高时自动开启，将多余介质快速排出，待压力回落至安全范围后再自动回座，从而避免容器、管路和密封元件因超压发生变形、破裂或次生泄漏。

　　从结构实现看，模型采用弹簧加载式设计思路：阀瓣承受介质向上的推力，弹簧提供向下的闭合力，二者在设定压力附近形成平衡。调整弹簧预压缩量即可改变开启压力，因此同一阀体可通过更换或调节弹簧适配不同整定压力等级。这种结构相比重锤式结构更紧凑，对安装姿态的敏感度更低，也便于在空间受限的设备顶部或管路上布置。

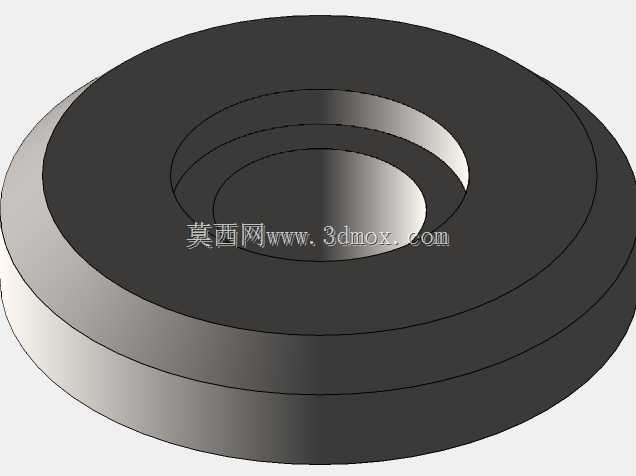

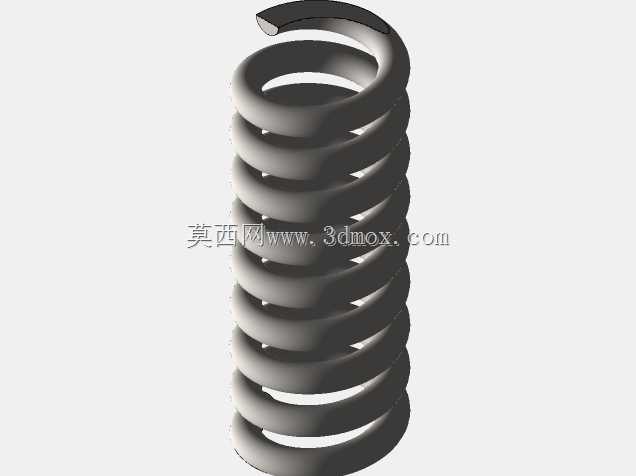

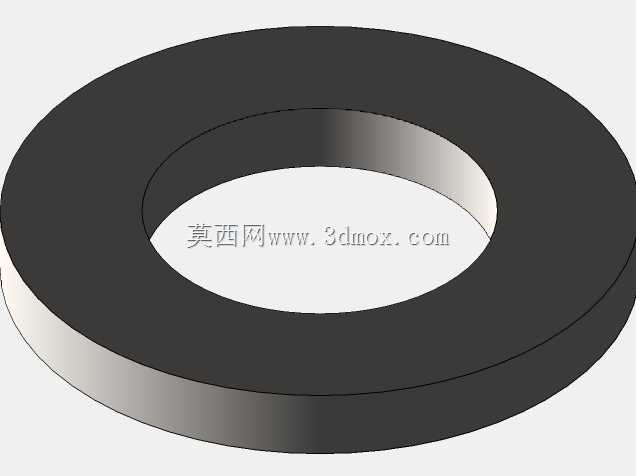

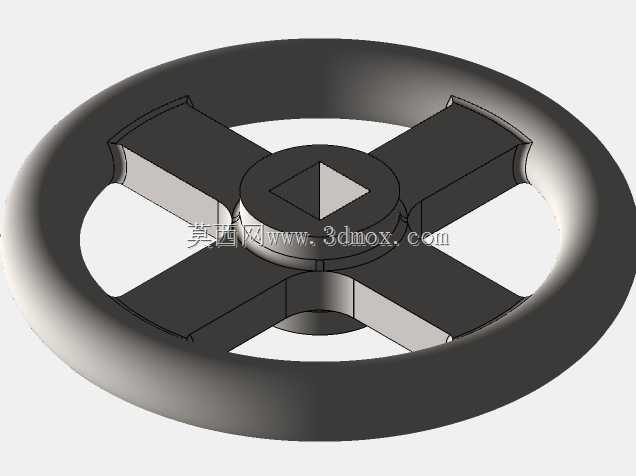

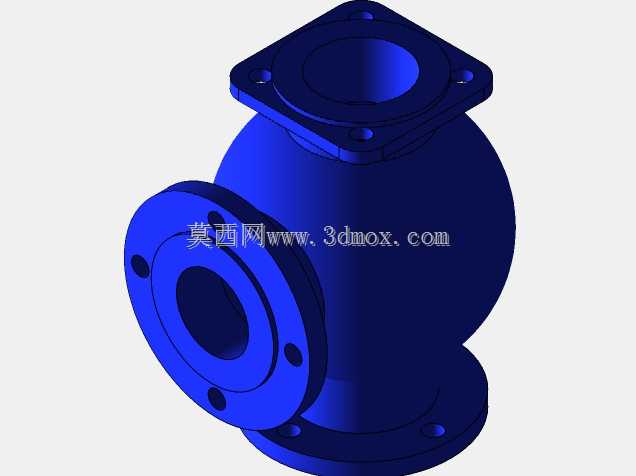

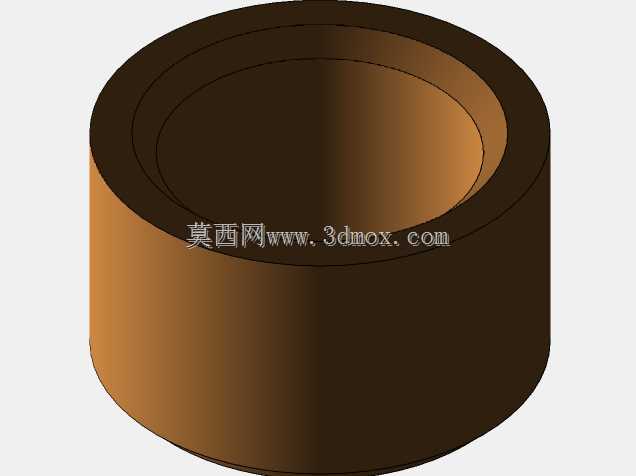

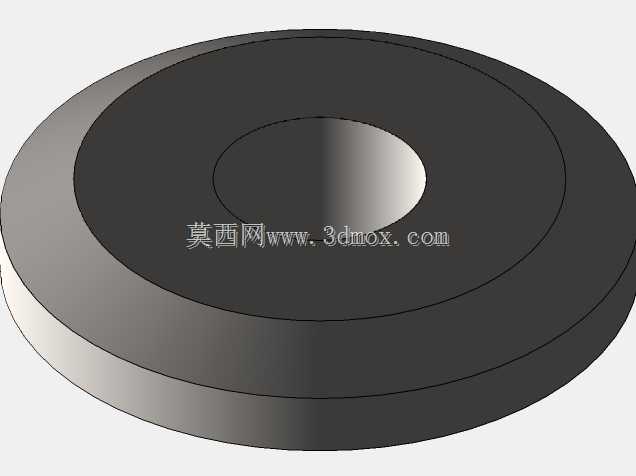

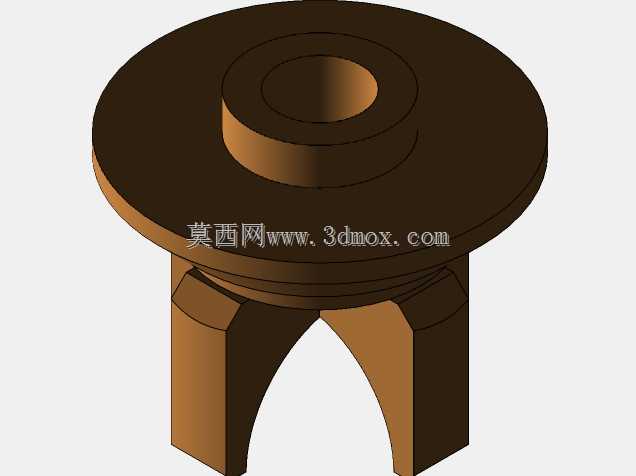

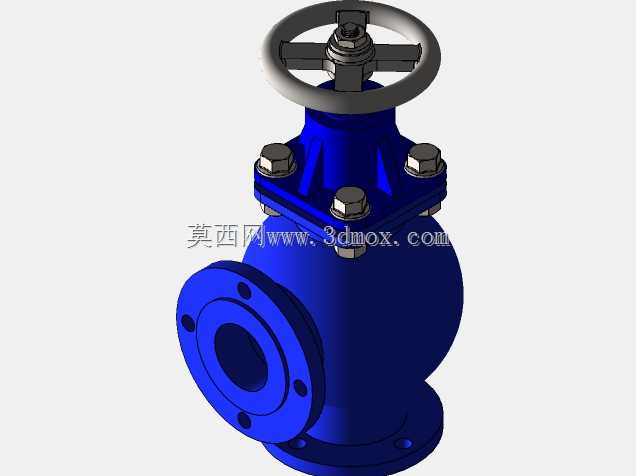

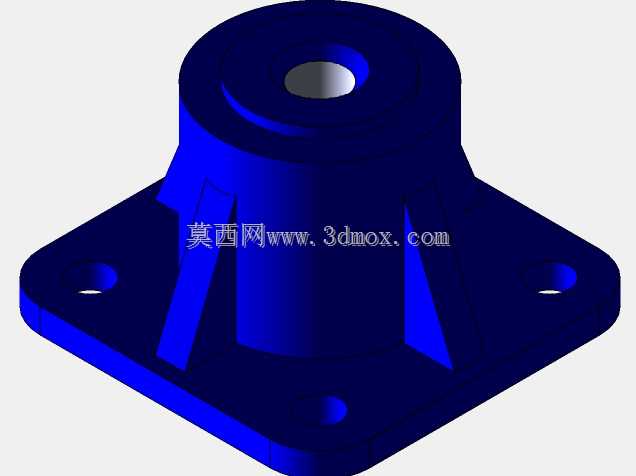

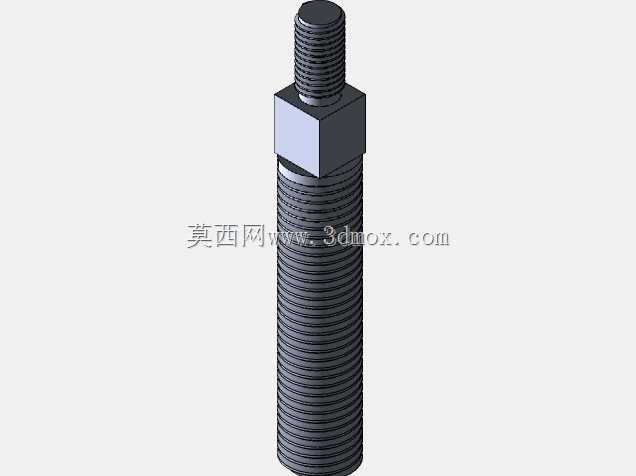

　　外形上，模型包含阀体、阀座、阀瓣、阀杆、弹簧、调节件、阀盖及连接法兰等典型部件，整体呈立式轴对称布局。介质入口位于下部，与被保护设备或主管道直接连通；出口侧可接排放管，将蒸汽或气体引至安全区域。建模时保留了法兰螺栓分布、阀盖连接、弹簧腔空间和调节机构位置，能够用于检查启闭运动行程、弹簧压缩范围以及阀瓣与阀座的对中关系。

　　安装边界方面，设计人员需要重点核对入口法兰的通径和压力等级，确保与容器接口匹配；同时在阀上方预留弹簧调整、检修和起吊空间，避免排放管对阀体产生额外弯矩。若出口接长距离管道，还应核算背压对回座性能的影响，并在布置上保证冷凝水能够顺利排出，减少水击和腐蚀风险。模型呈现的连接尺寸和外部轮廓，可直接用于设备总体布局、碰撞检查和维护空间评估。

　　在功能特性上，该阀强调可靠开启、稳定排放和及时回座。阀瓣与阀座密封面是关键区域，结构设计需保证接触均匀，减少长期运行后的冲蚀和泄漏；弹簧腔与介质侧的隔离结构则有助于降低高温蒸汽对弹簧性能的影响。对于蒸汽系统，模型还可用于讨论排放能力、启闭压差和入口压损之间的关系，帮助选型人员判断阀门通径是否满足最大泄放量要求。

　　从三维建模角度看，该作品适合用于装配关系验证和工程教学：阀体流道、弹簧压缩状态、阀瓣提升高度以及紧固件位置均有明确表达，能够辅助理解安全阀如何通过机械力平衡实现自动压力保护，也可为管路系统设计、设备安全校核和阀门选型提供直观的结构参考。
