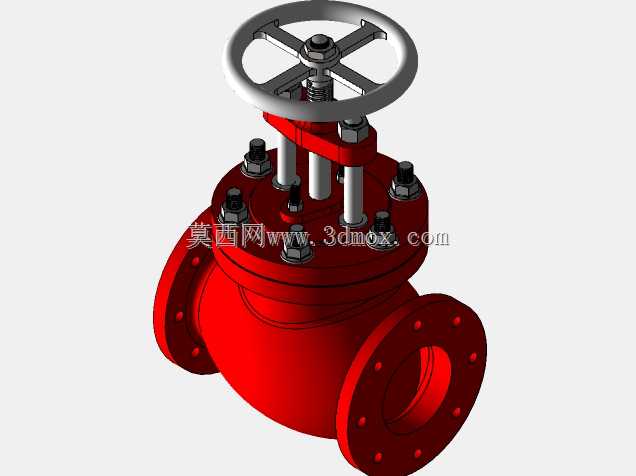

125毫米通径手动法兰式截止阀结构展示

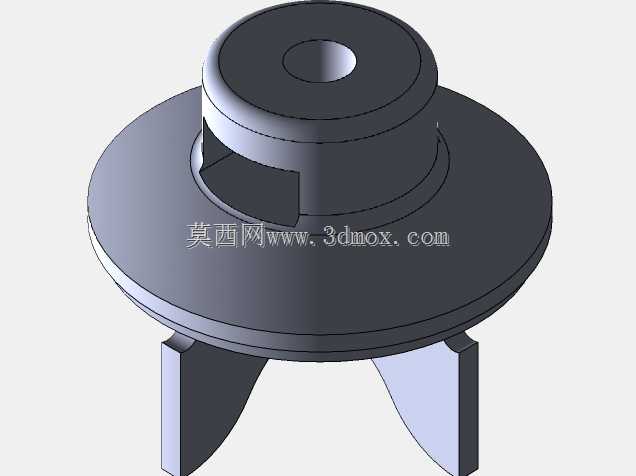

　　在市政供水主管网、化工介质输送管线、暖通循环水系统的节点位置，这类通径125毫米的手动截止阀是管路系统里承担截断与流量调节功能的核心部件，不同于球阀的全通径快速启闭特性，该类截止阀依靠阀瓣沿阀座轴线方向的升降动作实现通路控制，密封面受介质冲蚀磨损的程度更低，在需要长期保持截断密封性、频繁调节开度的工况下适配性更强。从结构设计逻辑来看，该模型采用了最经典的下进上出流道设计，也就是图中绿色箭头标注的介质流向，流体从阀瓣下方进入阀腔，绕过阀瓣后从出口侧流出，这种结构的优势在于阀门关闭状态下，阀杆填料函位置不承受持续的介质压力，能大幅降低填料处的外漏风险，同时开启时阀瓣受到的介质向上推力与阀杆操作力方向部分抵消，

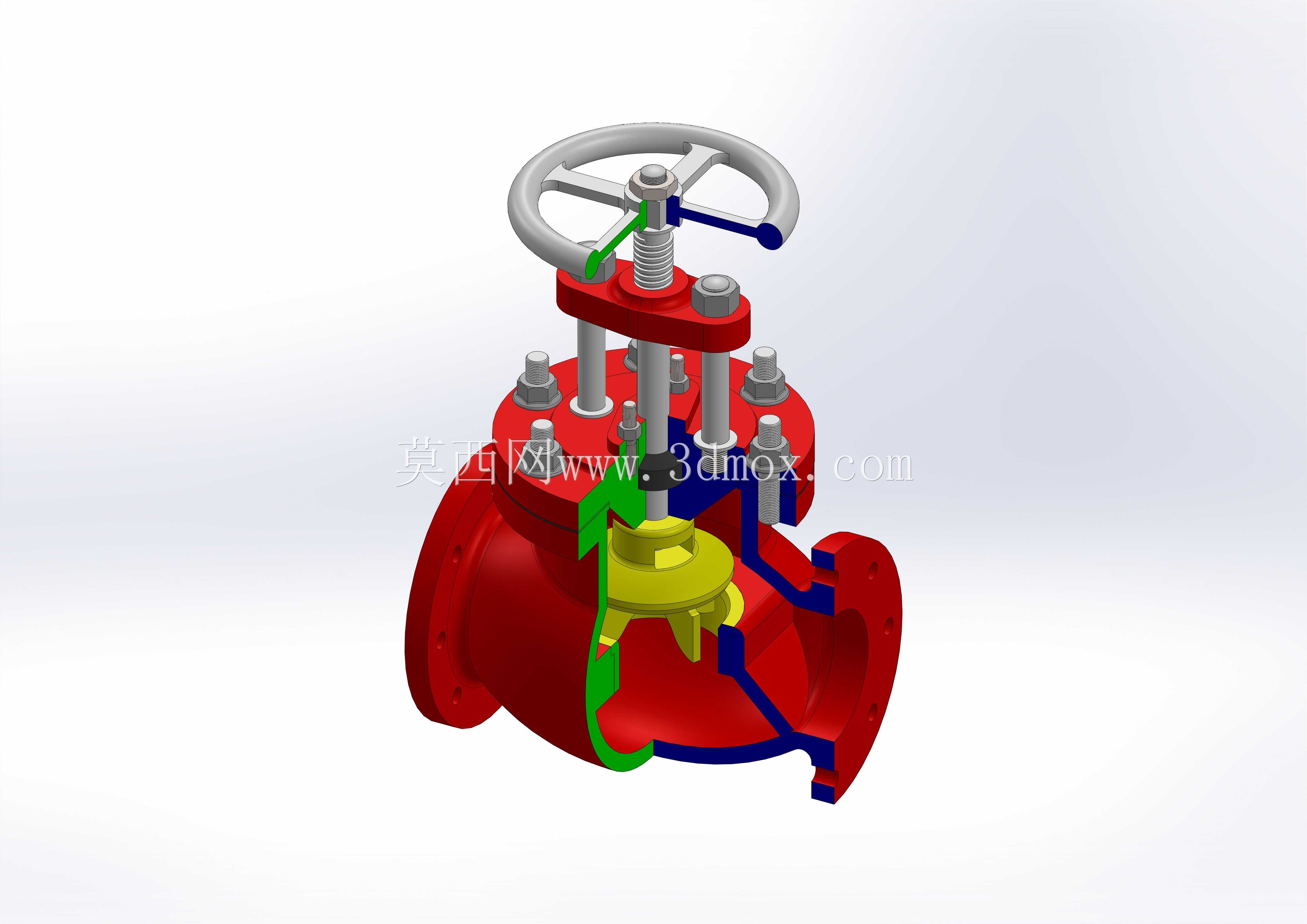

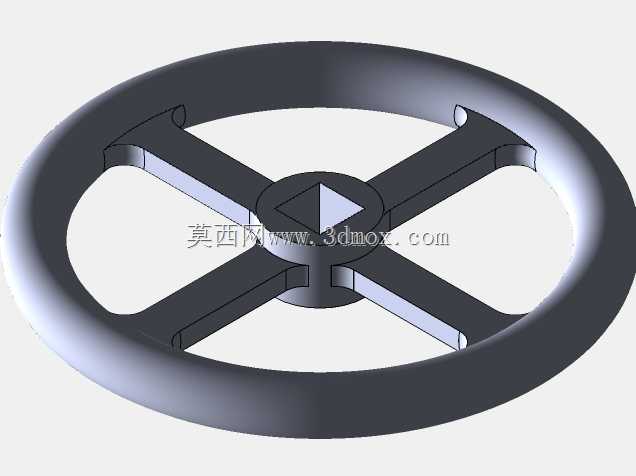

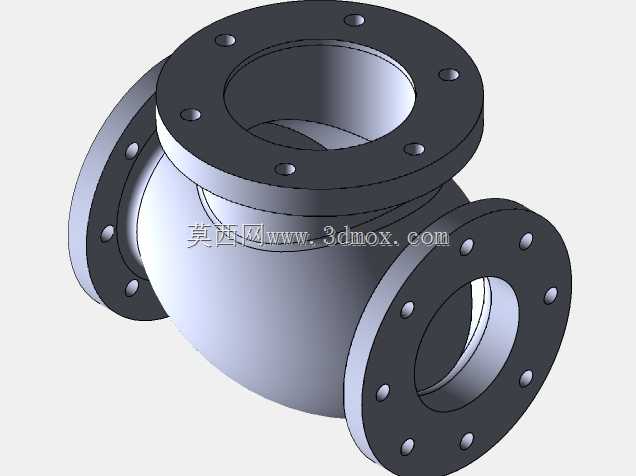

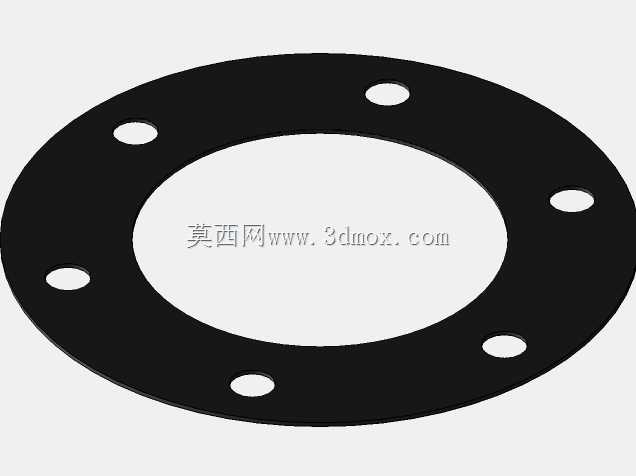

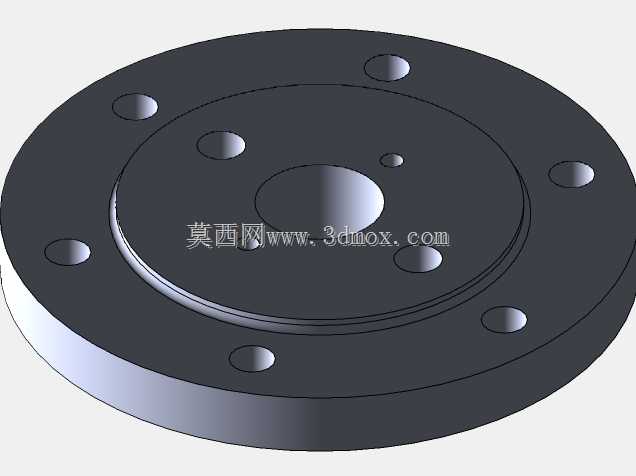

　　大口径工况下手动操作的力矩更可控。外形与安装边界方面，该阀门采用法兰连接形式，两端法兰的螺栓孔分布、密封面尺寸匹配对应压力等级的管路法兰标准，125毫米的公称通径对应常规工况下每小时数百立方米的流体输送能力，手轮操作机构设置在阀体顶部，安装时需要预留足够的顶部操作空间，方便运维人员转动手轮完成启闭动作，同时阀体两侧的法兰对接位置需要预留管路拆装的操作余量，避免后期维护时无法拆卸螺栓。从功能特性上看，图中展示的是阀门全开位置的剖视状态，此时阀瓣完全提升至阀腔上部，流道的通流截面接近全开，介质流动的阻力损失处于较低水平；当转动手轮带动阀杆向下进给时，阀瓣会逐步压合在阀座密封面上，通过控制阀瓣的提升高度，可以实现管路流量的线性调节，

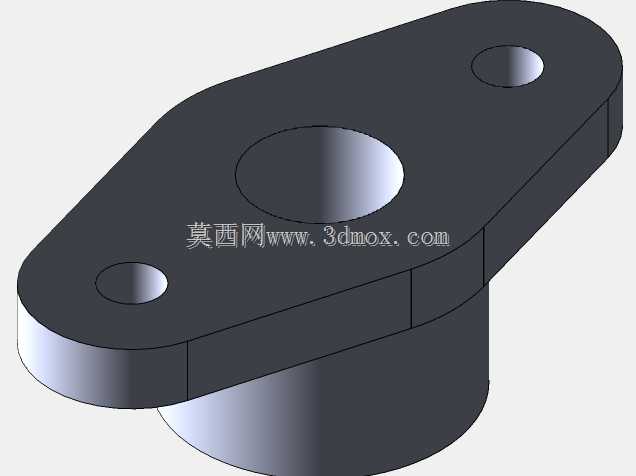

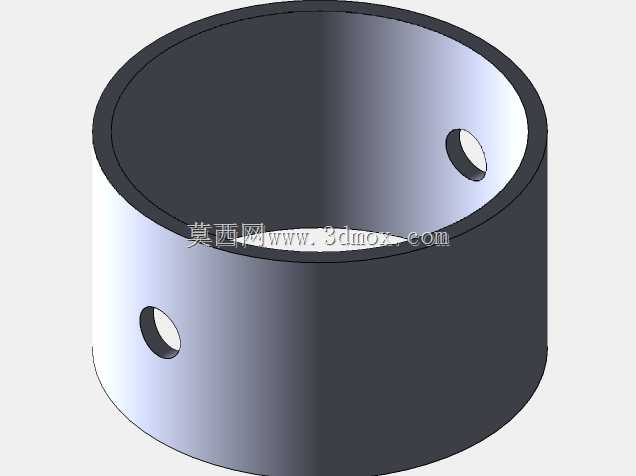

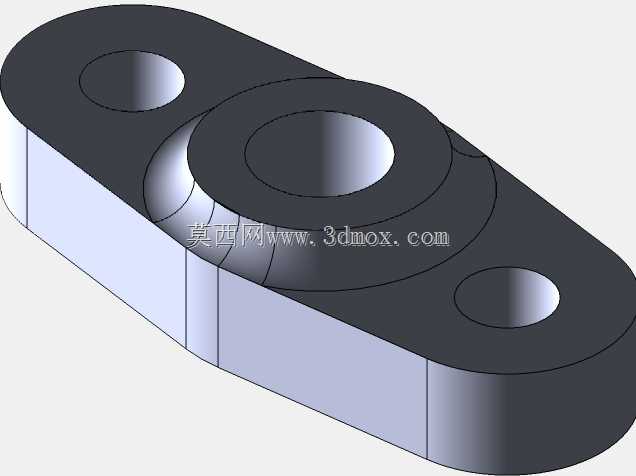

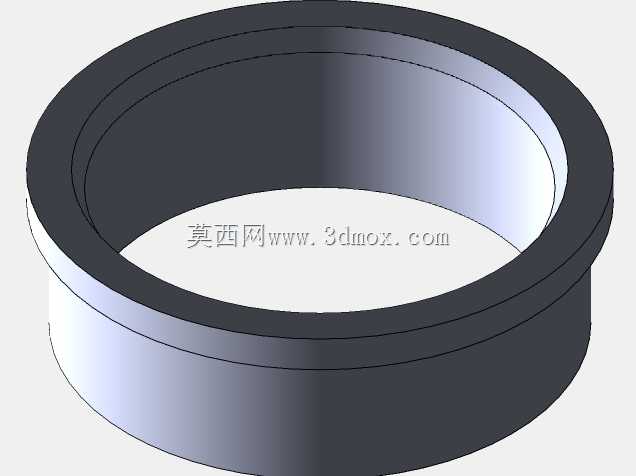

　　这也是截止阀相较于闸阀更适合做流量调节的核心原因。建模过程中对内部流道的走向、阀杆与阀盖的配合间隙、填料函的密封结构、阀瓣与阀座的密封面贴合角度都做了还原，既可以作为管路系统布置时的占位模型核对安装空间，也能作为阀门结构原理讲解的演示载体，帮助设计人员直观理解截止阀的动作逻辑与密封原理，在做管路三维布线时，也能准确核对阀门与周边管道、支架的干涉情况，避免现场安装时出现空间不足的问题。
