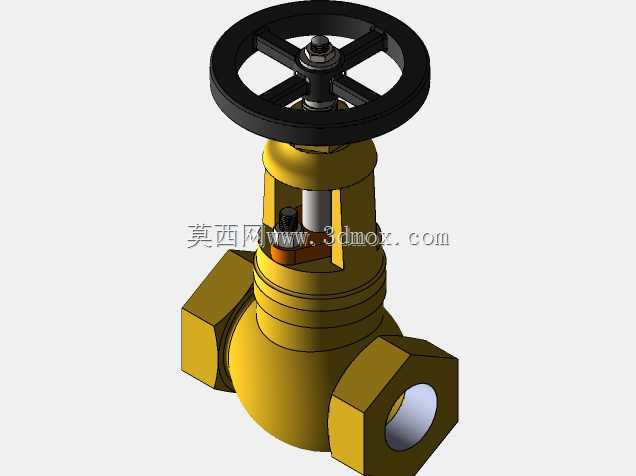

50mm青铜材质流体控制截止阀结构

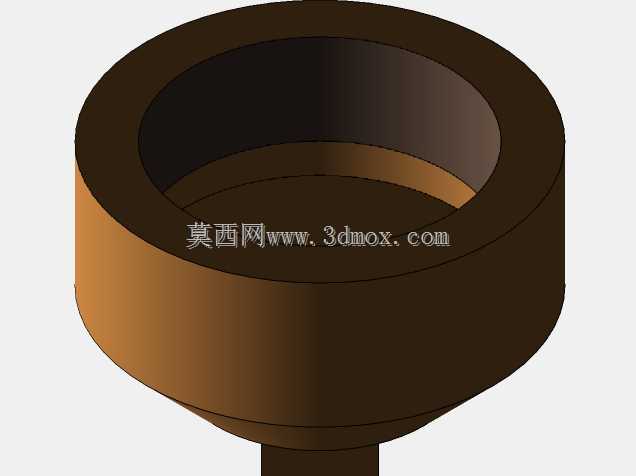

　　在民用给排水、小型化工支路、暖通循环水系统的管路布设中，通径50mm的青铜截止阀是十分常见的流体截断部件，这类阀件的选型和建模往往需要兼顾安装空间适配、操作力矩合理性以及密封可靠性，很多刚接触管路设计的工程师容易忽略青铜材质的特性对结构设计的影响，照搬铸铁阀的结构参数往往会导致安装后出现操作卡涩或者密封面磨损过快的问题。这款截止阀的设计首先围绕青铜材料的力学性能展开，青铜的抗锈蚀能力优于普通铸铁，切削加工性能好，但刚性略低于铸钢，所以在阀体壁厚的计算上没有直接套用同通径铸钢阀的壁厚参数，而是针对青铜的许用应力重新核算了承压边界，保证在1.6MPa公称压力下阀体不会出现形变渗漏。从安装边界来看，这款阀的两端采用标准管螺纹连接，

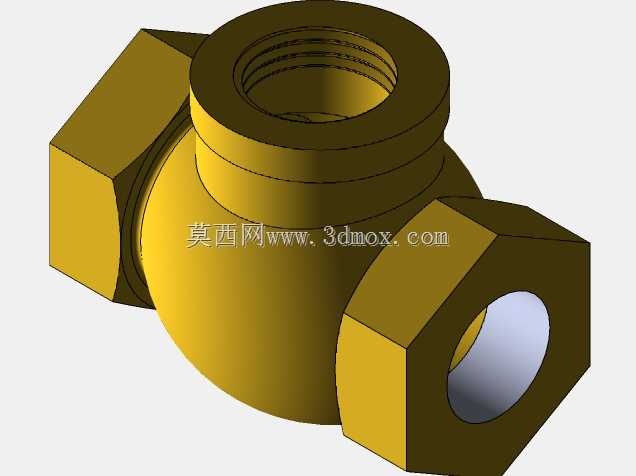

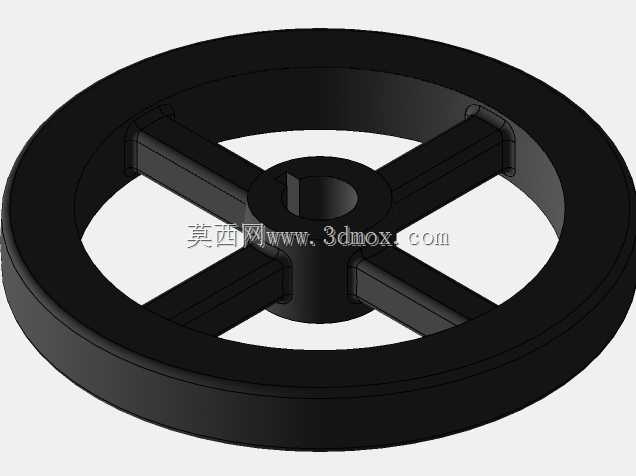

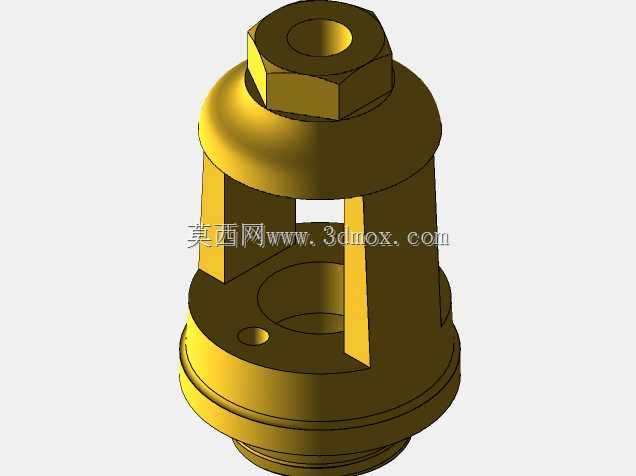

　　整体轴向长度控制在120mm以内，手轮顶端距离管路中心的高度为95mm，在布设管路的时候不需要预留过大的操作空间，手轮的直径设计为65mm，操作人员徒手操作时不需要借助加力杆就能实现可靠截断，避免了手轮过小导致操作力矩不足、手轮过大挤占周边管路安装空间的问题。结构设计上采用了下进上出的流道形式，阀瓣与阀杆采用活动连接结构，在关闭阀门的时候阀瓣可以自适应贴合密封面，不会因为阀杆的微小偏心导致密封面偏磨，密封面直接在阀体和阀瓣的青铜基体上加工而成，没有额外镶嵌铜合金或者橡胶密封件，既降低了加工成本，也避免了密封件老化导致的更换维护问题，适合输送常温水、无强腐蚀性的弱酸碱流体。在建模过程中，特意还原了阀杆梯形螺纹的配合间隙、

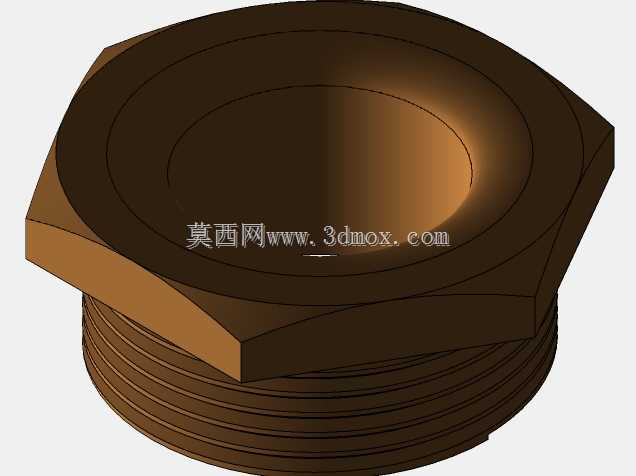

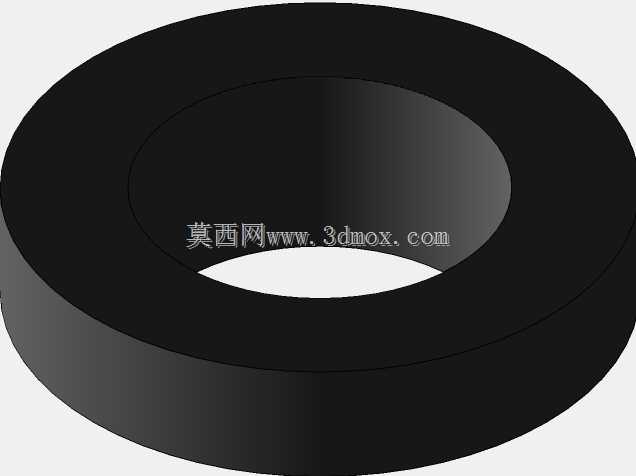

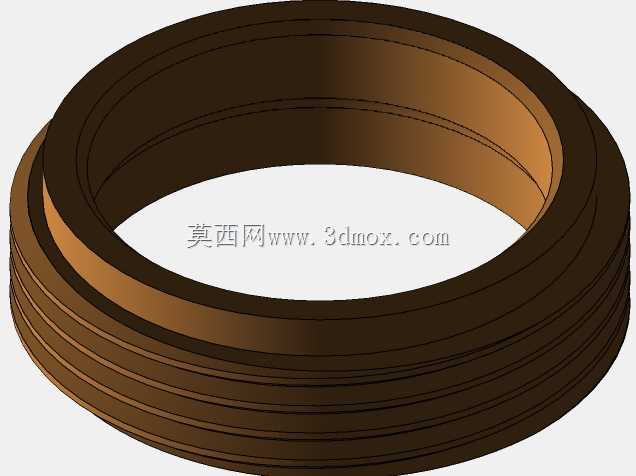

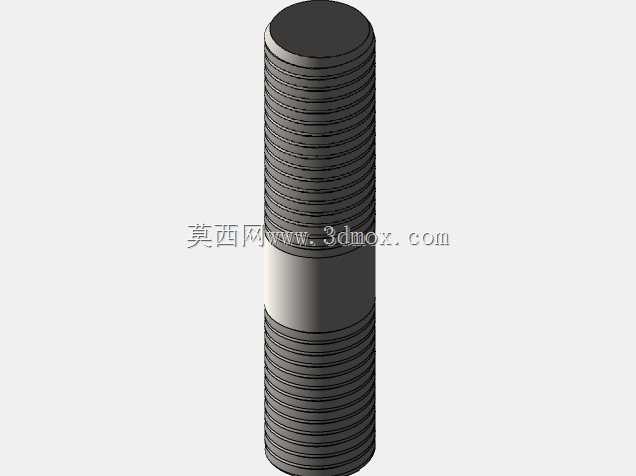

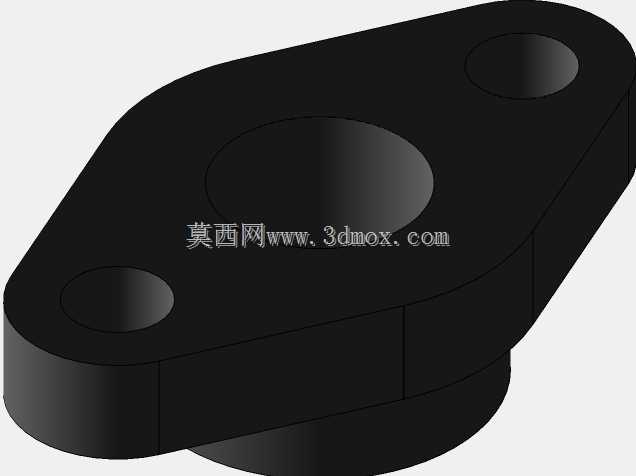

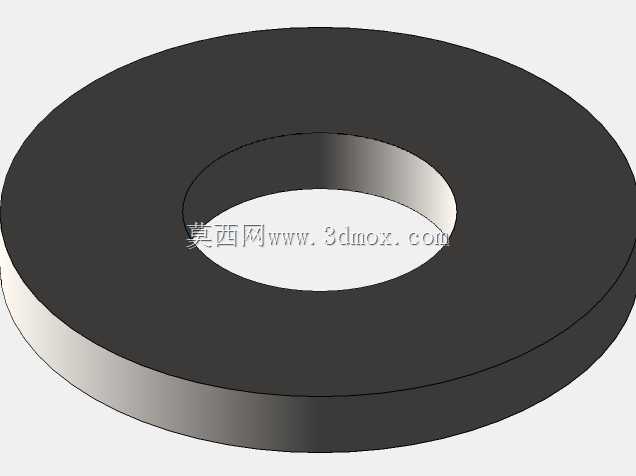

　　填料压盖的压紧调节结构，以及阀体流道的平滑过渡曲面，流道处没有出现直角突变结构，能有效减少流体通过时的局部阻力，降低管路运行时的压损。很多同类阀件的三维模型会省略填料函的内部结构，这款模型完整保留了填料腔的尺寸、压盖的螺栓连接位置，在做管路装配模拟的时候，可以直接模拟填料压盖的调节行程，验证螺栓拧紧过程中是否会和周边管路部件发生干涉，对于做设备管路系统集成的工程师来说，不需要再对模型做二次修整就能直接用于装配校验。另外，阀体底部的排污螺塞结构也做了完整还原，在管路检修的时候可以拧开螺塞排空阀腔内的残留介质，这个细节很多简化模型都会忽略，导致后期做维护模拟的时候出现结构缺失。
