弹簧式蒸汽压力容器安全阀结构设计

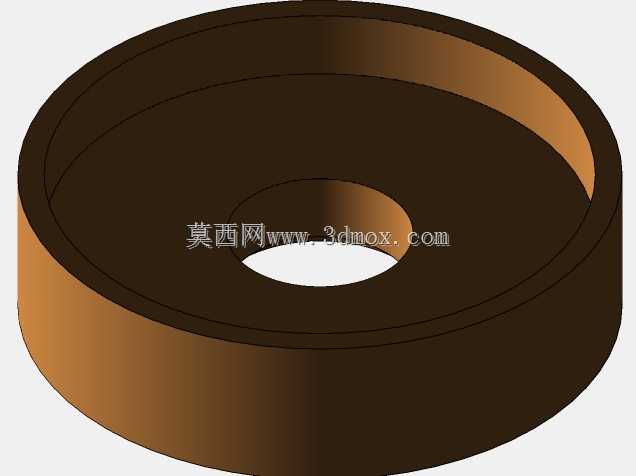

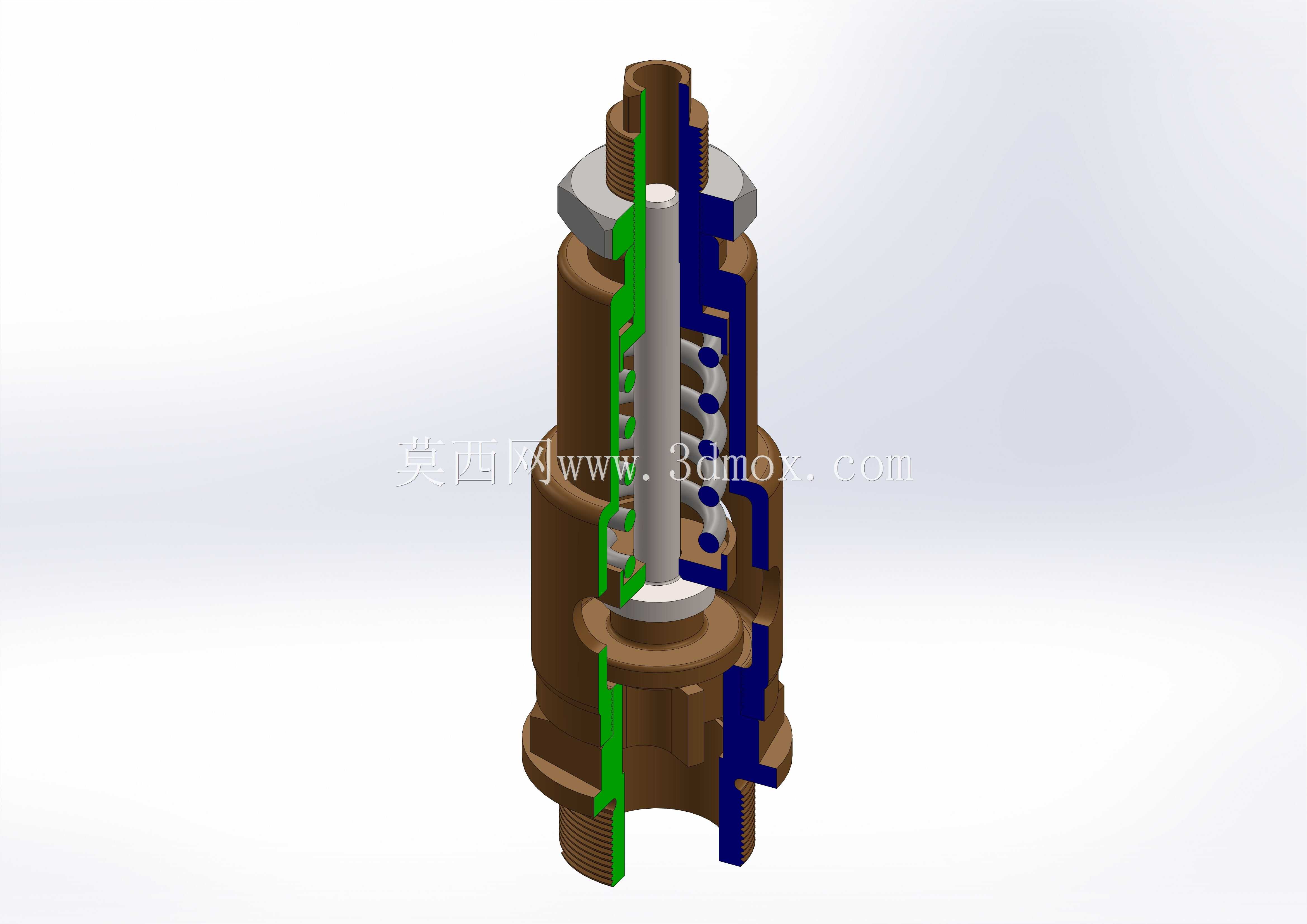

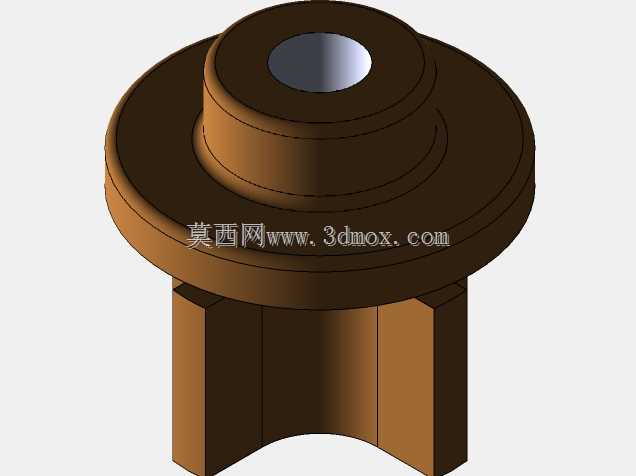

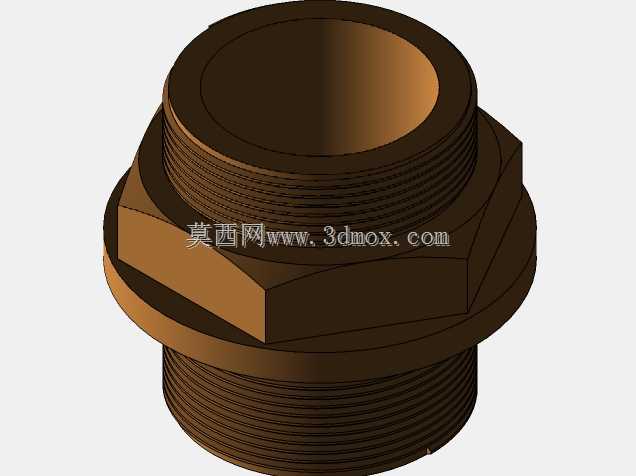

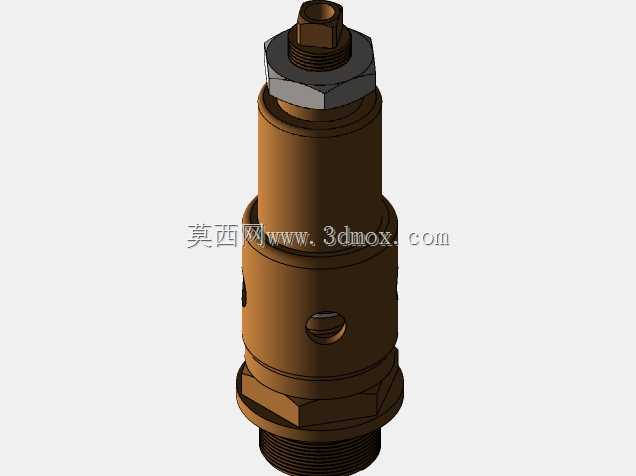

　　在工业蒸汽输送管网、承压气体储罐这类带压运行的系统里，超压风险始终是设备运维的核心管控点，这类弹簧式安全阀正是针对这类场景设计的被动式泄压保护部件，不需要额外接入电控或动力源，完全依靠介质自身压力与弹簧预紧力的平衡实现自动启闭，可靠性远高于主动式泄压装置，适合在无人值守的管段、独立承压罐区长期部署。从结构设计逻辑来看，这款安全阀采用直动式弹簧加载结构，阀体采用上下分体式螺纹连接结构，进出口均设计外螺纹接口，可直接对接同通径的工业管路，不需要额外焊接转接法兰，能大幅缩减现场安装的作业量，也方便后期拆检更换内部密封件。内部流道做了平滑过渡设计，避免介质在阀腔内形成涡流冲蚀密封面，阀瓣与阀座的密封副采用硬密封配合，能适配高温蒸汽、

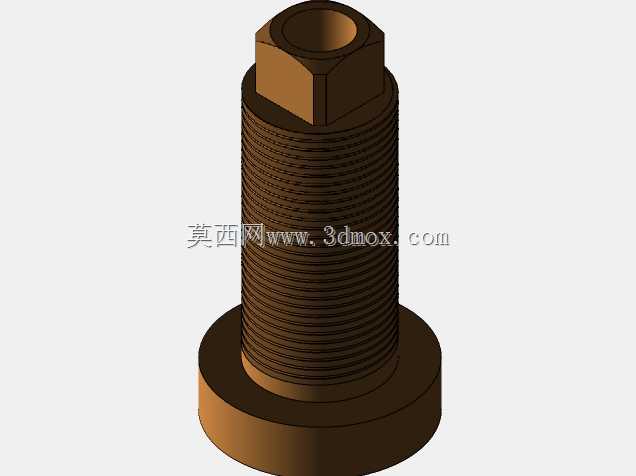

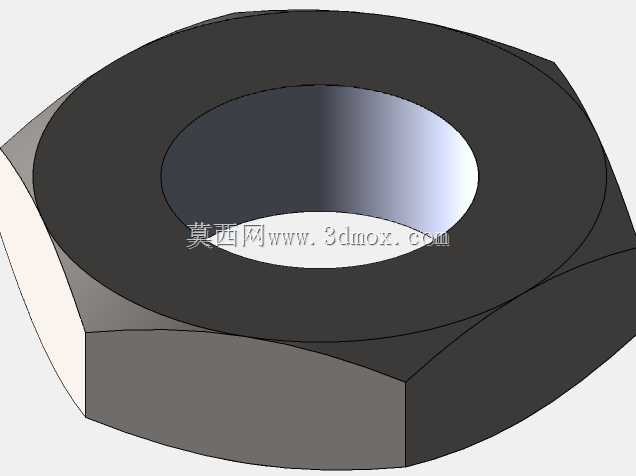

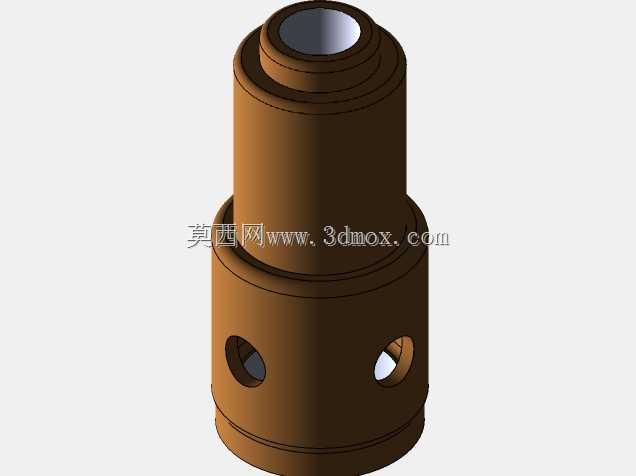

　　无腐蚀性工业气体这类常见介质，长期运行也不容易出现密封面结垢卡涩的问题。设计阶段需要重点考量弹簧的预紧压缩量匹配，不同的整定压力对应不同的弹簧刚度与预压行程，这款模型里的弹簧布置在阀瓣上方的腔体内，通过顶部的调节螺母可以微调弹簧预紧力，实现整定压力的小范围校准，不需要更换弹簧就能适配一定区间内的压力保护需求。阀杆与导向套之间预留了合理的配合间隙，既保证阀瓣升降时的同轴度，避免启闭过程中出现卡偏导致密封失效，也能给介质留出少量泄放通道，在阀瓣开启时快速平衡上下腔压力，让泄压动作更灵敏。从安装边界来看，这款安全阀属于直立式安装结构，要求安装时进出口轴线与地面垂直，不能倾斜安装，否则会影响阀瓣的回位精度，

　　阀体侧面预留的导流口用于将泄放的介质引导至安全排放区域，避免高压介质直接喷出伤及周边操作人员。日常运维中，这类安全阀需要定期做手动启闭试验，防止阀瓣与阀座长期处于压紧状态出现粘连，模型里的结构也预留了手动提升的操作空间，不需要拆解阀体就能完成在线试验。在结构建模过程中，需要重点关注各运动部件的干涉检查，尤其是阀瓣全行程升降时，弹簧的压缩量不能超过并圈高度，导向筋与阀瓣的配合面不能出现卡滞，内部流道的通径要满足额定泄放量的要求，不能因为结构设计导致泄放能力不足，无法在超压时快速将系统压力降至安全范围。
