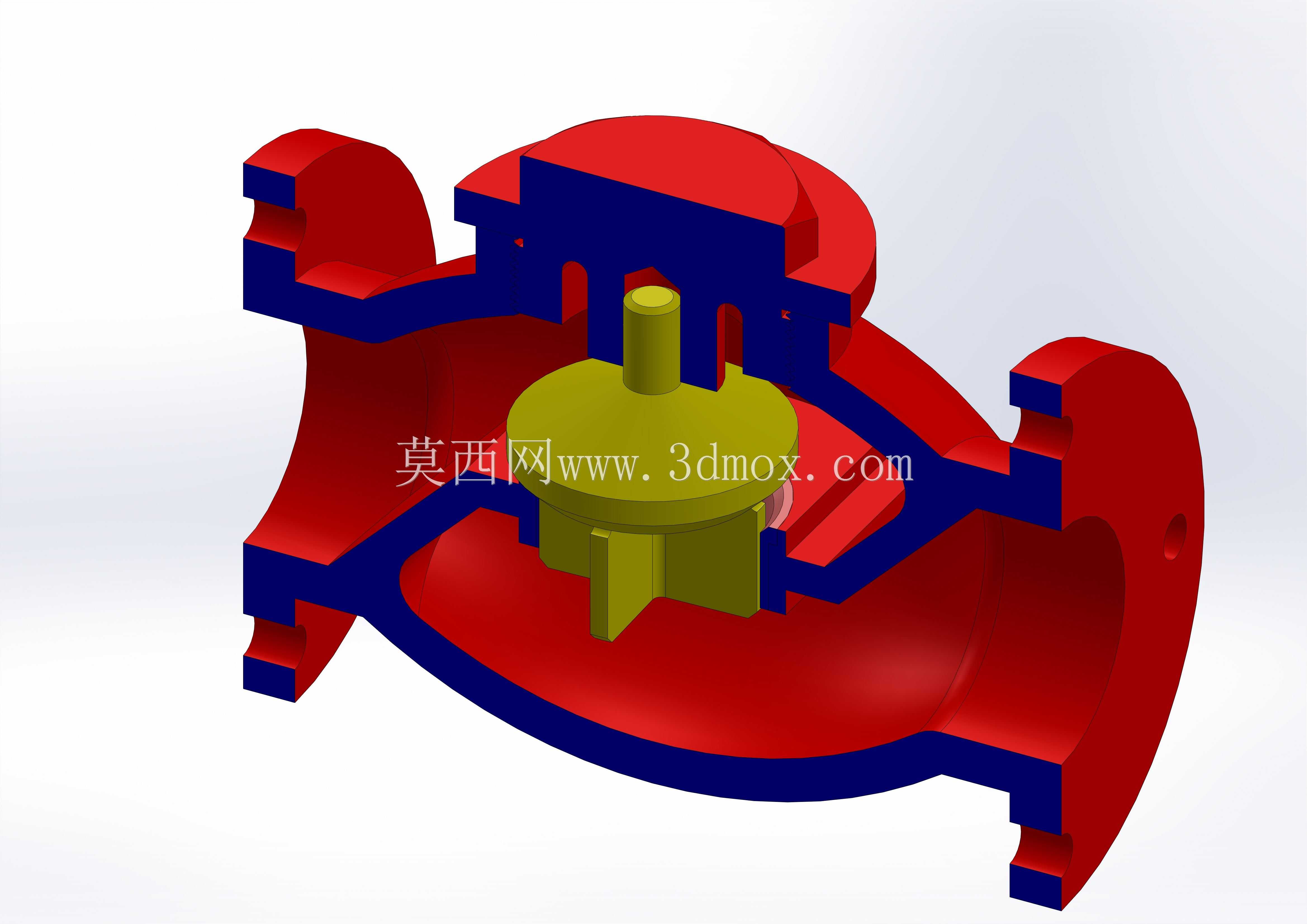

该结构展示的是一种用于管路系统的升降式止回阀,核心作用是限制介质只能沿设定方向通过,防止倒流对上游设备、泵组或工艺段造成冲击。在实际工程中,这类阀件常布置在泵出口、换热设备入口、储罐进出管线以及需要背压保护的支路中,尤其适用于水、油类及部分洁净流体的中低压工况。模型采用剖切表达,能够直接看到阀体内腔、阀座、阀瓣和导向结构之间的配合关系,便于理解关闭时的密封位置与开启时的流道变化。

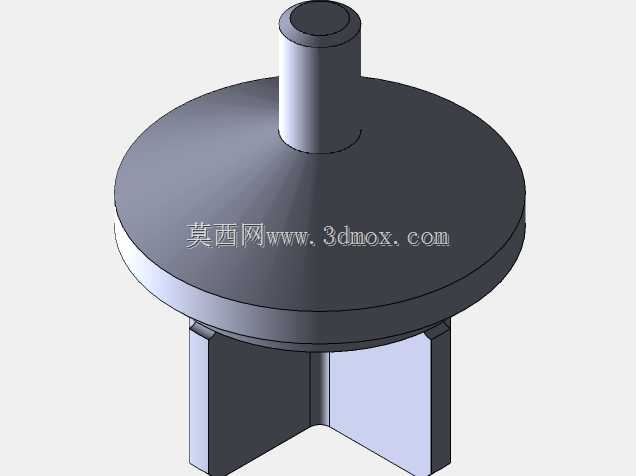

从功能逻辑看,正向流动时介质从入口进入,压力作用在阀瓣下方,将其沿导向柱顶起,流体绕过阀瓣后从出口侧流出;当流量减小或出现反向压力时,阀瓣在自重和回流压力共同作用下回落至阀座,形成截断。这种结构的关键不在于外形是否复杂,而在于阀瓣升程、导向长度、密封面宽度以及腔体过渡是否匹配。升程过小会造成流通能力不足,过大则可能引起阀瓣撞击和噪声;导向不足会使阀瓣落座偏斜,长期运行后密封面容易偏磨。

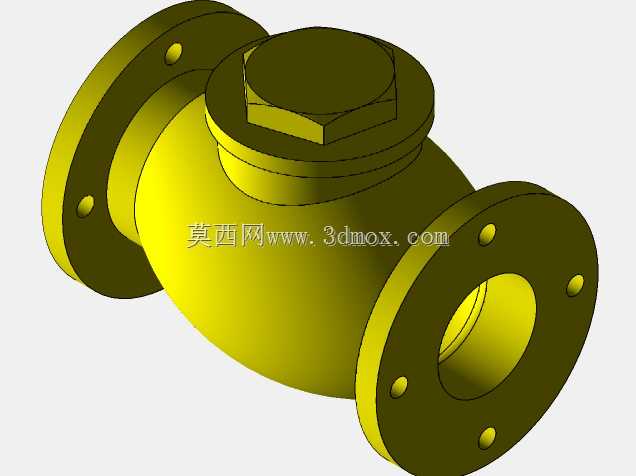

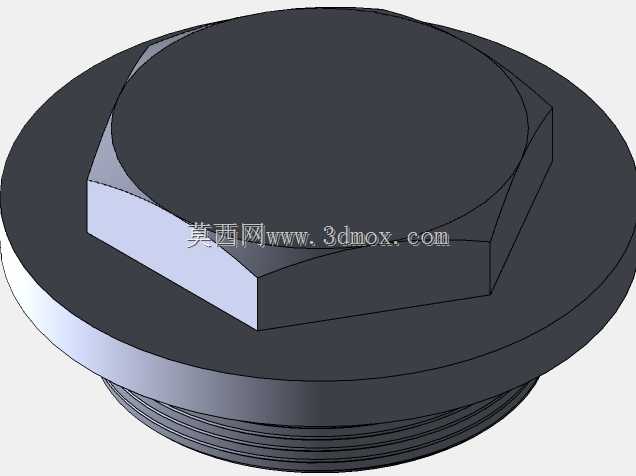

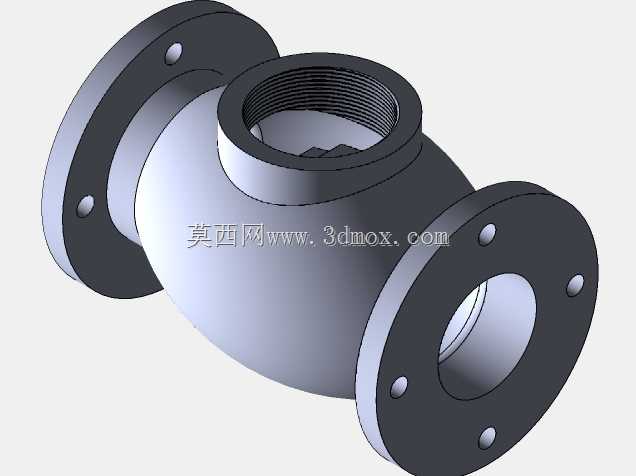

设计思路上,阀体采用近似直通的腔体轮廓,入口与出口保持同轴,便于在水平管段中直接安装。内腔在阀瓣区域做了扩容,既为阀瓣开启留出空间,也降低局部流速突变。法兰连接面位于两侧,安装时需保证阀前阀后留有足够直管段和操作空间,避免与弯头、变径或其他阀门过近造成流态紊乱。顶部阀盖区域用于形成检修边界,内部导向柱承担阀瓣升降定位功能,其与阀瓣配合间隙需要兼顾运动顺畅和对中精度。
外形尺寸方面,模型重点体现了阀体壁厚、法兰外缘、螺栓分布圆以及阀盖高度等安装边界。选型或建模时,应先依据管路公称通径确定法兰接口尺寸,再核对阀体总宽、总高和上部突出尺寸,确认现场保温、拆装和检修空间。对于水平安装的升降式止回阀,阀瓣导向轴线通常需保持竖直,因此安装方向不能随意旋转;若用于垂直管路,则要结合流向和阀瓣自重条件重新评估开启可靠性。

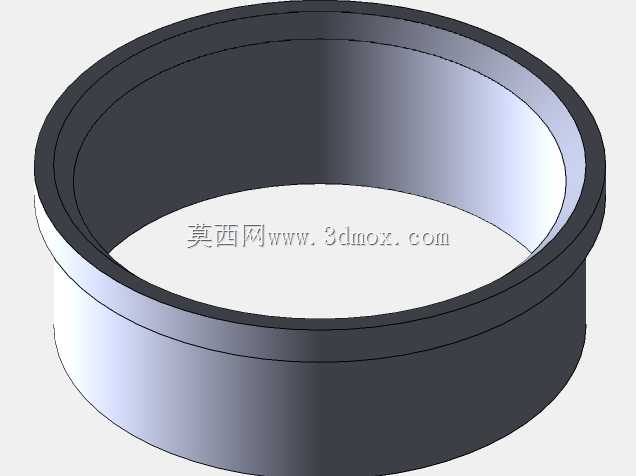

结构建模时可将阀体作为主承载件,重点处理内腔曲面与法兰端面的连续过渡;阀瓣与阀座应单独建立配合面,便于后续检查密封接触环带;导向柱、阀盖和连接部位则按装配关系分层组织。这样的模型不仅用于外观展示,更适合进行流道核对、干涉检查、安装空间确认以及铸造或加工工艺评审。
