75毫米流体管路止回阀结构设计

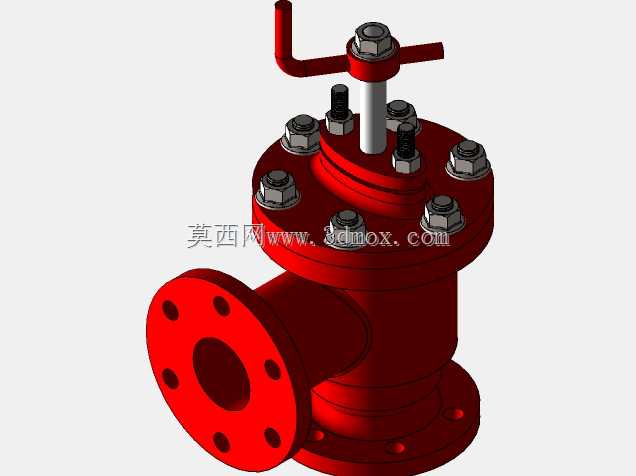

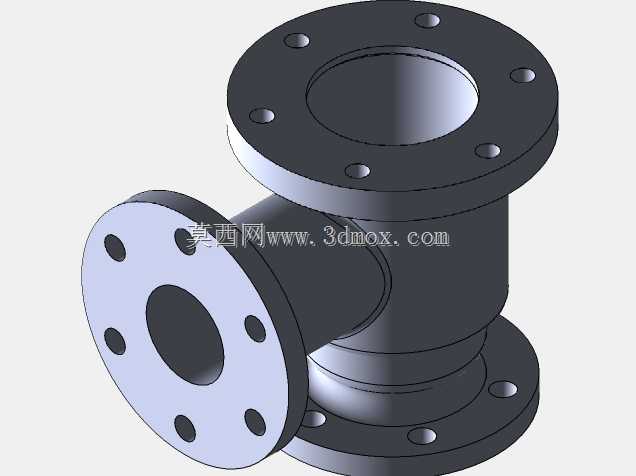

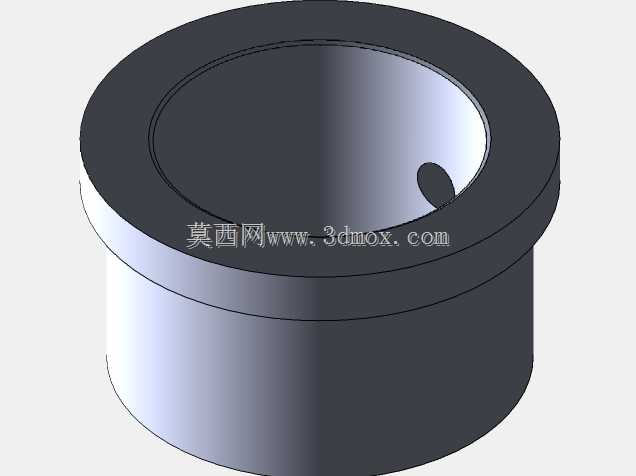

　　这款公称通径75毫米的止回阀，核心作用是在流体输送管路中阻断介质反向回流，避免倒流冲击损坏上游动力设备与工艺管路。在民用给排水、小型化工流体输送、暖通循环水以及低压气动系统中，这类直通式止回阀都有广泛应用，尤其适配泵组出口位置，能够在泵突然停机时快速闭合，防止水锤效应直接作用于叶轮与泵体密封结构。从结构设计逻辑来看，该阀采用直通式流道布局，介质正向流通时，依靠自身动能推开内部启闭件，流道截面变化平缓，可有效降低局部压损；当介质流速下降或出现反向流动趋势时，启闭件在重力与反向介质压力共同作用下回落至密封座，实现自动截断，整套动作无需额外电气控制或人工干预。建模过程中，阀体进出口的连接尺寸严格匹配75毫米通径管路的安装边界，

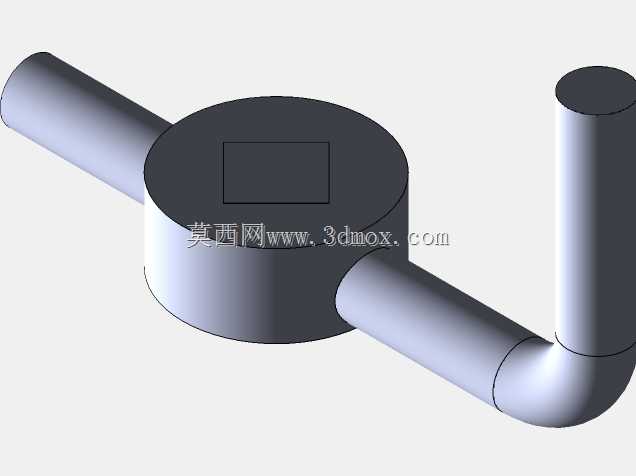

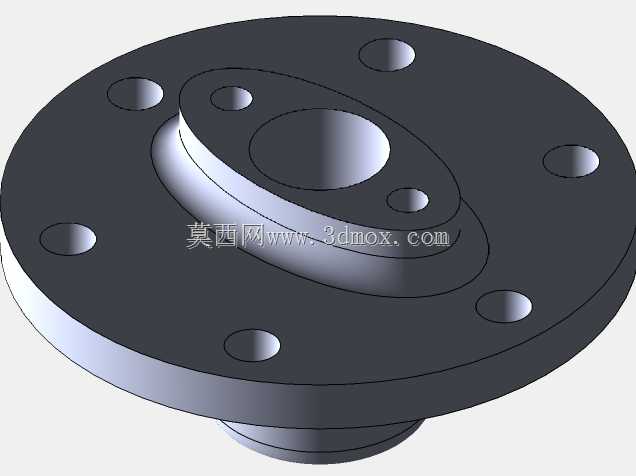

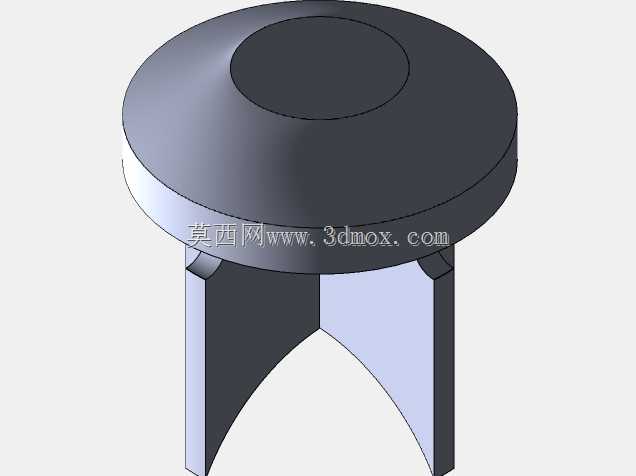

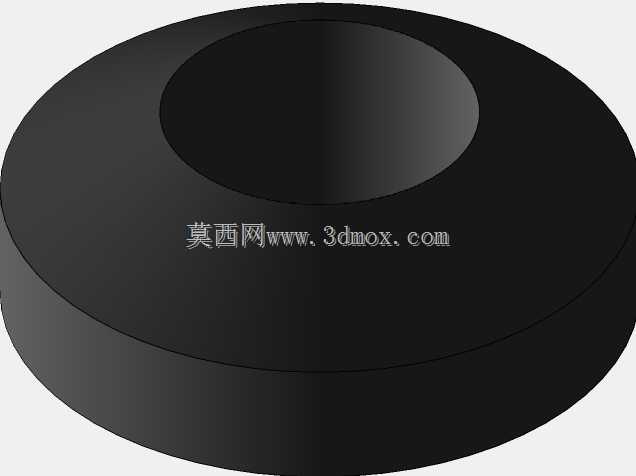

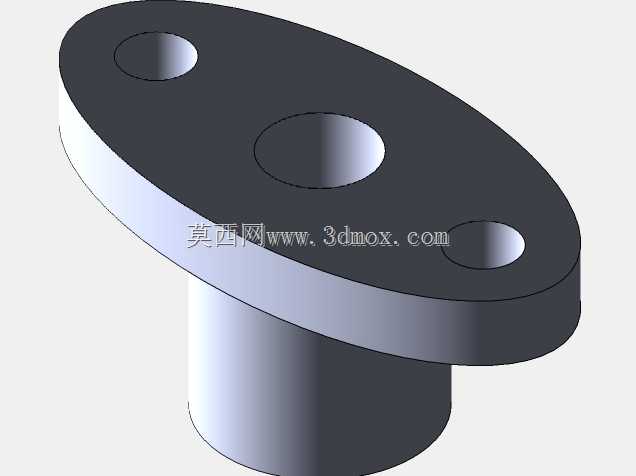

　　两端接口同轴度公差在模型中做了对应约束，可直接对接同规格法兰或螺纹连接件。阀腔内部预留了足够的启闭件行程空间，既保证全开状态下流通面积接近管路通径，又限制启闭件最大升程，避免开启时撞击阀腔内壁产生结构损伤。密封面采用锥面配合形式，相比平面密封具备自动对中特性，即便启闭件回落时存在小幅偏摆，也能保证密封副完全贴合，降低长期使用后的内漏概率。阀体外部的加强筋布局顺着介质压力作用方向布置，在不额外增加壁厚的前提下提升腔体承压能力，同时控制整体重量。启闭件与导向结构之间预留了合理配合间隙，既保证动作顺畅无卡滞，又避免间隙过大导致启闭件摆动偏磨。在实际选型校核时，可直接参照该模型的安装长度、外轮廓尺寸完成管路布局干涉检查，

　　阀体检修空间也在模型外形中有所体现，无需额外猜测拆装操作所需的预留距离。针对含少量杂质的流体工况，该结构的密封面不易积存颗粒，回落过程中介质反向流动可带走密封面附着杂物，降低卡涩失效风险。整体建模完整还原了各零件的装配关系与配合公差，可直接用于结构原理演示、管路装配模拟以及非标阀类产品的改型设计参考。
