剖分式青铜衬套滑动轴承座结构设计

项目分类:轴承座 发布时间:2022-03-16 ID:580768
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计
  • 剖分式青铜衬套滑动轴承座结构设计

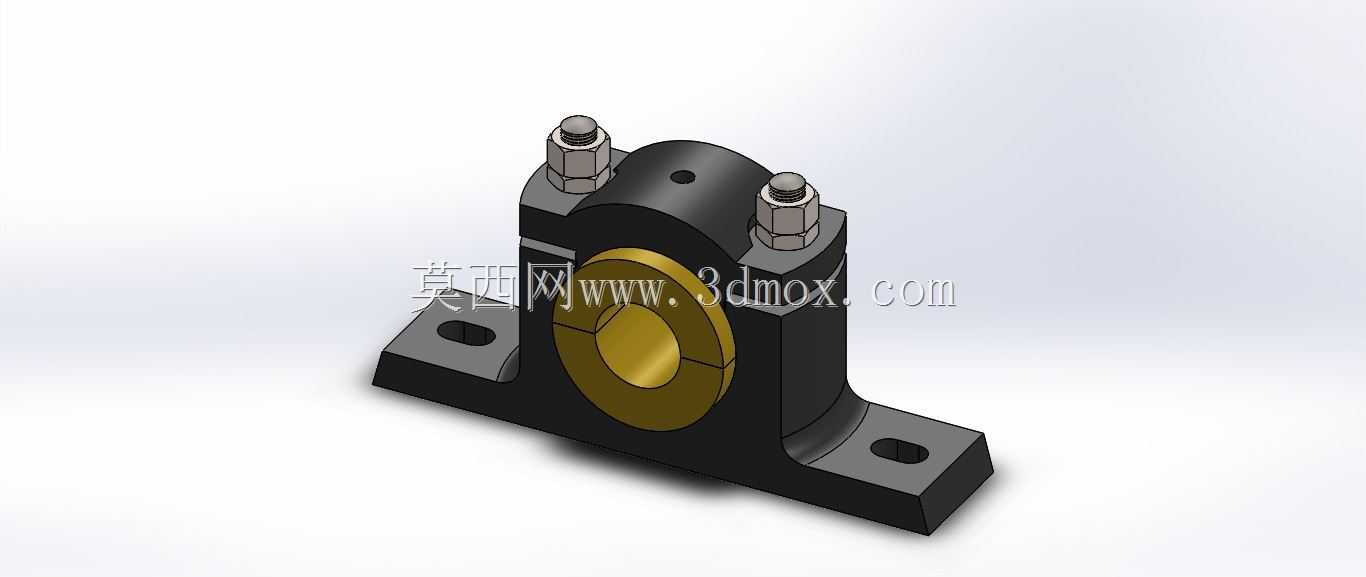

  在中小载荷传动系统的转轴支撑布局中,这类剖分式带青铜衬套的轴承座是十分常见的支撑部件,常应用在轻工输送线、小型风机、仪表传动机构、农用小型机具的旋转轴系中,承担径向载荷的同时,为转轴提供稳定的回转约束,避免轴系运转过程中出现径向窜动、偏磨等问题。和整体式滑动轴承座相比,剖分式结构的核心优势在于轴系装配与后期维护的便利性——当轴系已经完成齿轮、带轮等端部零件装配后,无需将轴上所有零件拆卸即可完成轴承座的安装或衬套更换,大幅降低设备运维的拆装工作量,尤其适合轴上零件装配精度要求高、拆卸易破坏配合精度的应用场景。

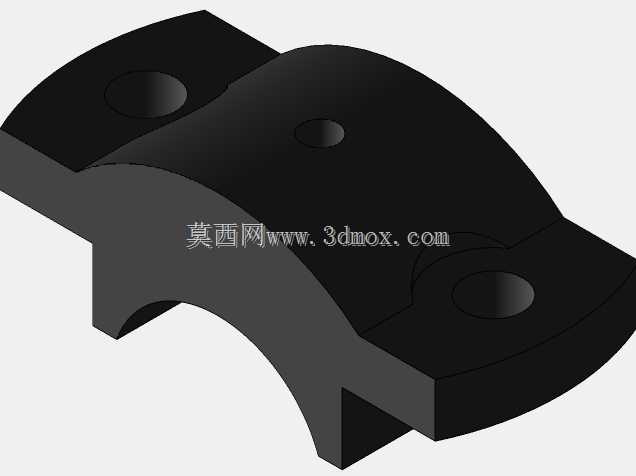

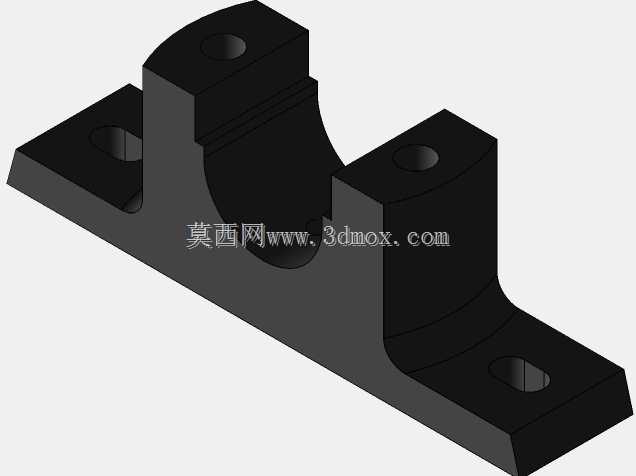

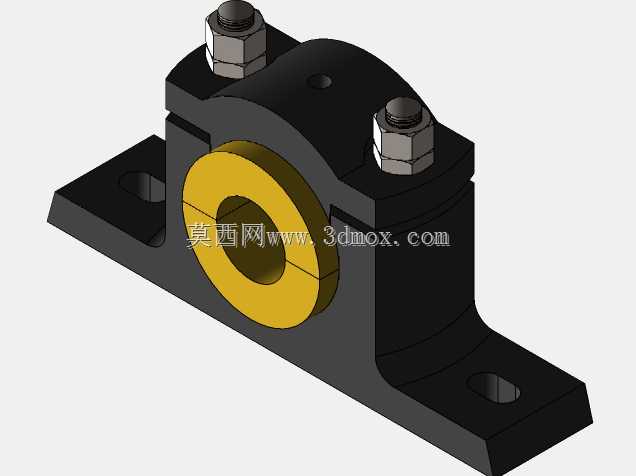

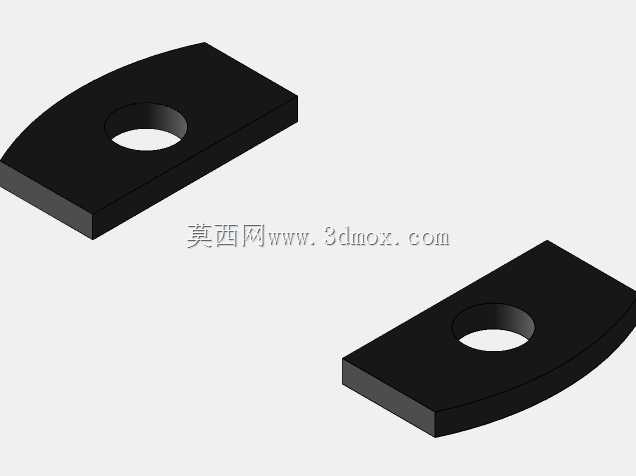

  从结构设计逻辑来看,该轴承座采用上下对开的分体式座体结构,上下座通过两颗六角头螺栓实现锁紧,接合面为平面配合,加工时需要保证接合面的平面度与座孔的同轴度,避免螺栓锁紧后出现座孔失圆、衬套受压变形的问题。座体底部为带两个安装长孔的法兰式安装底座,安装孔设计为长圆孔而非圆孔,是为了在安装时预留一定的位置调整余量,抵消安装基面的加工误差,保证轴承座孔的轴线与配对轴承座的轴线同轴度符合轴系安装要求,安装孔的中心距、孔径尺寸需要匹配常用的M10-M12规格安装螺栓,适配多数中小型设备的安装基面开孔规范。

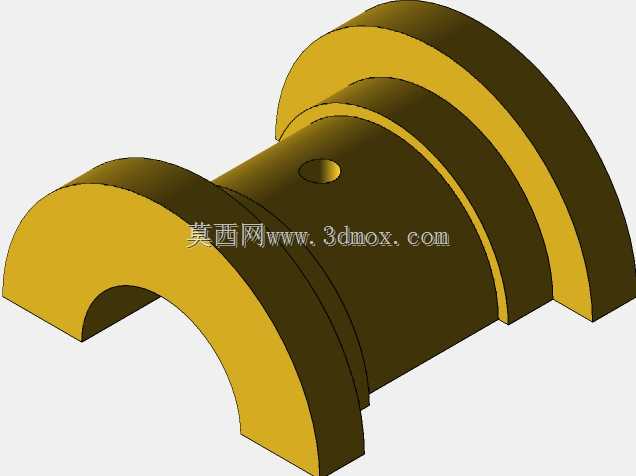

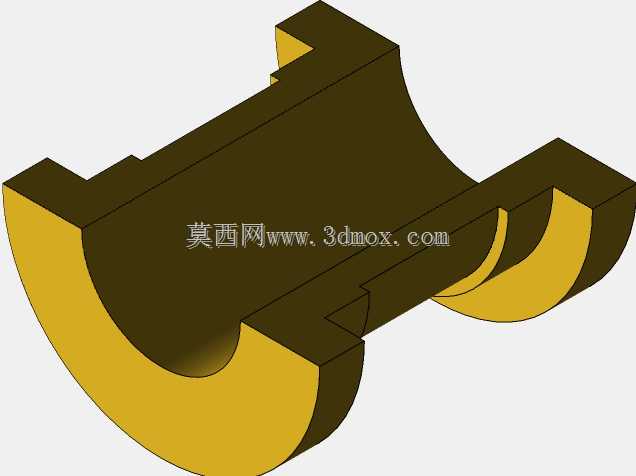

  座孔内部镶嵌的两个对开式青铜衬套是核心的摩擦副部件,青铜材质具备良好的减摩性与嵌藏性,在脂润滑条件下就能形成稳定的润滑膜,相比滚动轴承,这类滑动轴承座具备更好的抗冲击载荷能力,在存在小幅振动的工况下运转更平稳,同时噪音更低。衬套与座孔采用过盈配合装配,上下衬套的接合面与座体接合面齐平,衬套内径需要根据支撑轴的轴径做配镗加工,保证配合间隙处于合理范围,间隙过大会导致轴系回转精度下降,间隙过小则会出现运转发热、抱轴的问题。

  设计这类轴承座时,首先需要根据支撑轴的额定径向载荷核算座体的壁厚与螺栓的锁紧力,保证在最大载荷下座体不会出现开裂、螺栓不会出现塑性变形;其次要考虑衬套的润滑通道设计,可在座体上开设注油孔直通衬套内壁,保证润滑脂能顺利进入摩擦面;另外底座的高度需要结合轴系的中心高要求确定,保证安装后转轴的中心高度与传动副的中心高匹配,避免出现附加的径向力。实际选型应用时,需要注意这类轴承座仅适合承受径向载荷,不适合承受较大的轴向载荷,如果轴系存在轴向力,需要额外搭配轴向定位结构来约束轴的轴向窜动。
