17英寸辐条式摩托车车轮逆向结构设计

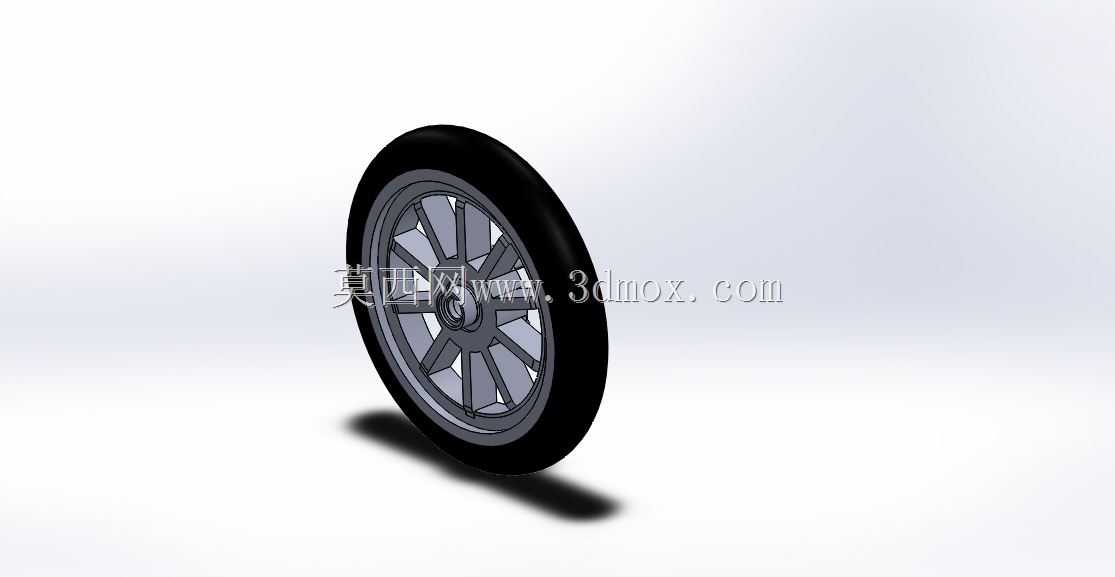

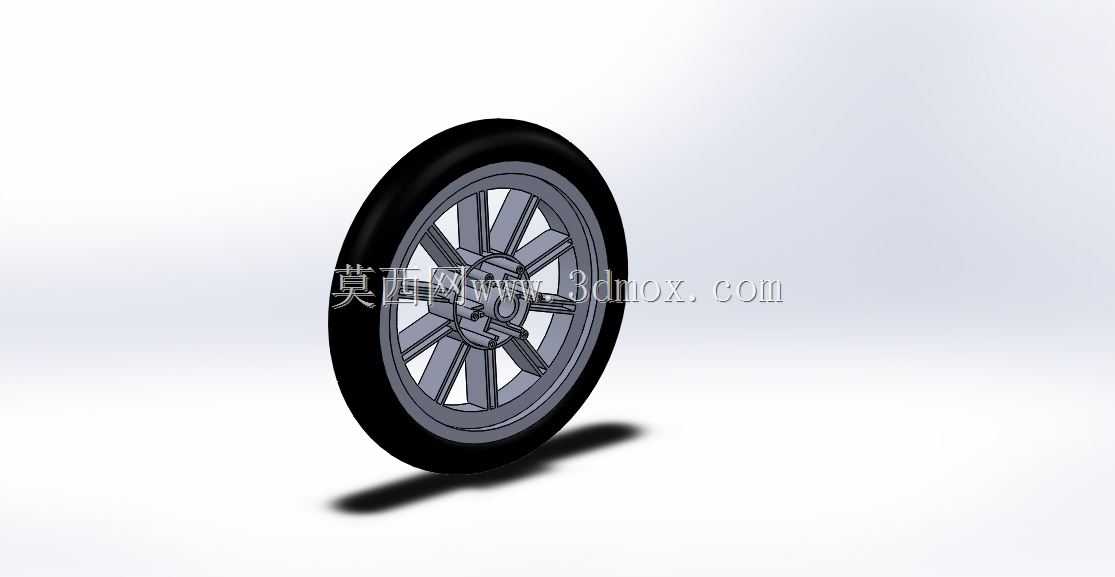

　　这套17英寸摩托车车轮模型以逆向测绘为基础，重点还原轮辋、辐条、轮毂、轴承安装位与外胎之间的装配关系，适合用于摩托车改装件开发、行走系统校核、维修教学以及结构方案评审。车轮属于摩托车直接承载和传力的关键部件，既要承受整车与骑乘者的静载荷，也要传递驱动、制动、转向以及路面冲击带来的复合载荷，因此建模时不能只关注外观曲面，轮芯同轴度、辐条受力路径、轮辋安装边界和轮胎包络都必须同步表达清楚。

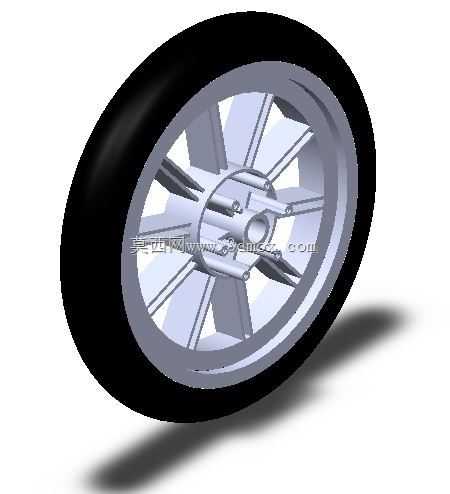

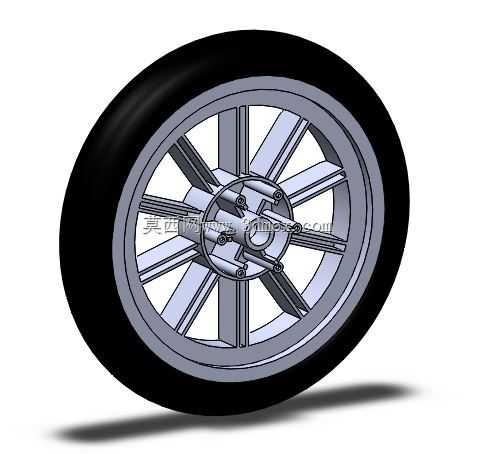

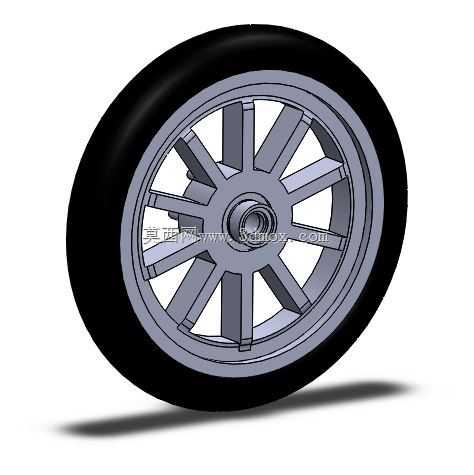

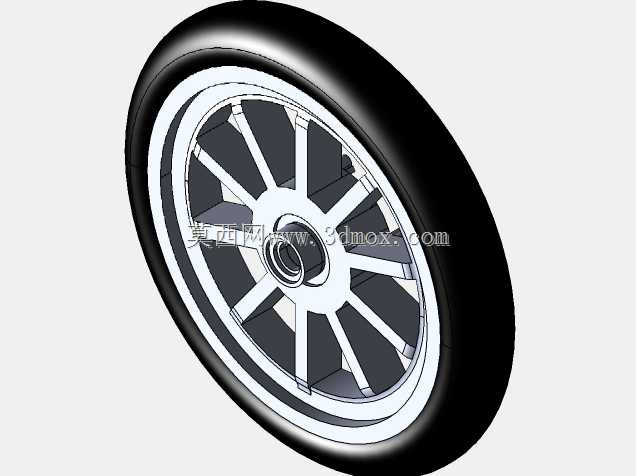

　　模型采用多辐条放射式布局，辐条从中心轮毂向轮辋延伸，形成较开放的散热与排泥空间。这种结构在街车、复古车和轻型运动摩托上较常见，优点是造型辨识度高，制动盘附近空气流通较好，同时便于日常检查轮芯、气嘴和辐条连接区域。轮毂中心预留轴承与衬套安装空间，轴向台阶用于限制轴承内圈定位，外圈与轮毂孔配合，保证车轮转动时的同轴度。轮辋部分按17英寸规格建立外缘轮廓，胎圈座、凸缘和中部下沉槽均有体现，能够用于判断轮胎拆装路径以及胎唇与轮辋的贴合位置。

　　从安装边界看，设计时需要先确认轮轴直径、轮毂宽度、制动盘安装孔分布、链轮或制动鼓侧的偏距，以及前叉或后摇臂的可用空间。若该轮用于前轮，还需核对制动盘外径与卡钳间隙；若用于后轮，则要兼顾链轮座、缓冲体和链条直线度。轮胎外径会影响离地间隙、挡泥板弧度、速度表误差以及悬架几何，因此在整车装配中应把车轮作为定位基准之一，而不是孤立的外观件。

　　逆向建模过程中，点云或扫描数据通常先用于提取轮辋中心线、胎面弧线和辐条分型面，再通过回转、拉伸、筋板加厚和阵列特征完成参数化重建。轮芯孔位、螺栓孔和气嘴孔应保持圆周对称，避免后续工程图中出现累积偏差。外胎部分可保留胎面弧度与侧壁厚度，用于干涉检查和视觉评审；若后续要做有限元分析，则应在辐条过渡圆角、轮毂轴承座和轮辋焊接或连接处保留真实几何，不要为了简化而删除影响应力分布的圆角与台阶。

　　在实际选型中，这类车轮不仅要看尺寸是否匹配，还要关注载荷等级、辐条刚性、轮辋宽度与轮胎规格的适配范围。过窄的轮辋会限制轮胎接地形状，过宽则可能改变胎侧支撑特性。模型把这些结构关系完整呈现，能够帮助设计人员在开模或改装前提前发现装配干涉、偏距错误和制动空间不足等问题，减少样机阶段的反复修模。
