通风散热型盘式制动摩擦盘结构设计

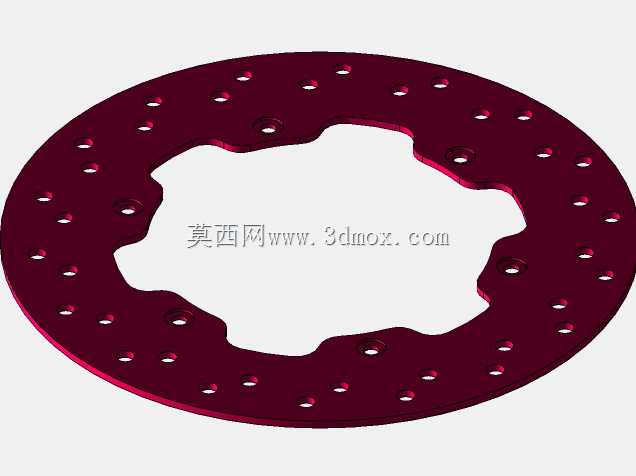

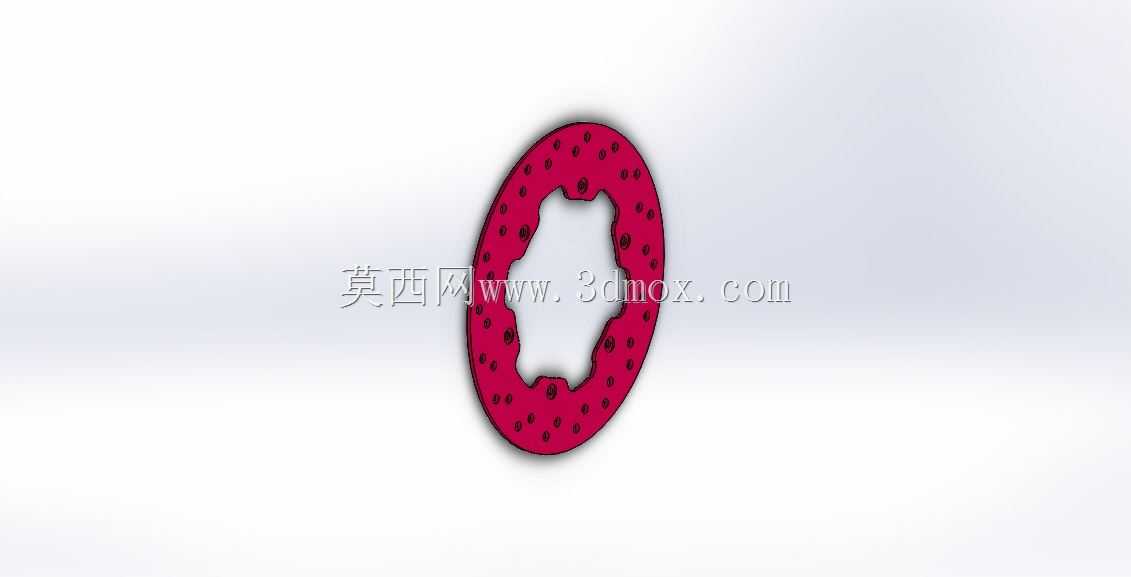

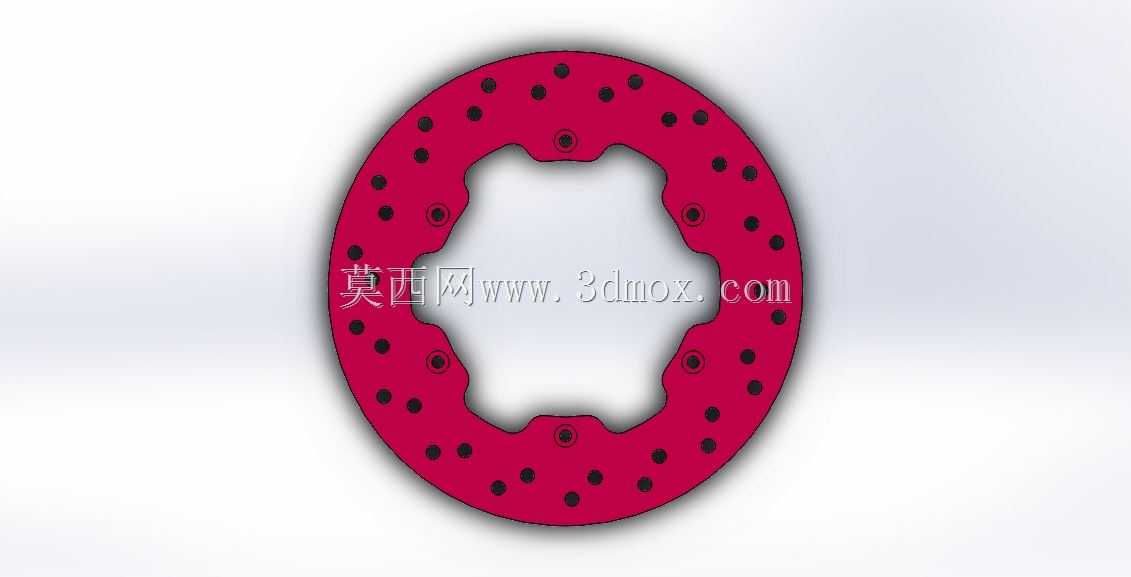

　　日常做车辆底盘制动系统选型匹配时，盘式制动组件的核心摩擦副设计往往是决定制动效能稳定性的关键环节，这次完成的这款制动盘结构，主要面向乘用车辆、轻型非道路作业机械的前轮制动配套场景，区别于传统实心制动盘的结构形式，这款盘体采用了周向均匀排布的通孔散热设计，能在车辆连续制动工况下快速导出摩擦产生的积聚热量，避免制动盘因高温出现热衰退、摩擦系数骤降的问题。从实际装车的安装边界来看，这款制动盘的中心定位花键采用了等距异形齿廓设计，和轮毂轴头的配合间隙控制在0.02mm以内，既保证了传动过程中无旷量异响，也能在后期维保拆卸时无需额外拉马工具即可顺利拆解，盘体的外圆摩擦面做了双侧平行度管控，端面跳动公差控制在0.03mm以内，

　　能有效避免高速制动时出现方向盘抖动的问题。设计过程中特意将散热孔的排布做了错位优化，没有采用传统的径向直线排布，而是沿周向做了小角度偏置，车辆行驶过程中气流穿过孔道时会形成微湍流，相比直孔结构能提升近18%的散热效率，同时孔口位置做了0.5mm的倒角过渡，避免制动过程中产生的磨屑在孔口卡滞造成摩擦片异常磨损。从功能特性上看，这款制动盘的摩擦工作面预留了均匀的磨损余量刻度标识，维保人员无需拆解轮组即可通过观察孔判断剩余磨损厚度，大幅降低日常检查的工作量。盘体的安装法兰面做了防锈涂层处理，和轮毂贴合的位置设计了环形排水槽，在雨天涉水行驶时能快速排走结合面的积水，避免长期积水造成法兰面锈蚀粘连。在建模过程中，

　　特意对摩擦面的热变形量做了模拟校核，在连续10次全负荷制动的工况下，盘体的最大热变形量不超过0.08mm，完全满足民用车辆高速行驶的制动平顺性要求，同时盘体的整体重量相比同规格实心盘降低了12%，能有效降低簧下质量，提升车辆悬架的响应速度。这类带散热孔的盘式制动结构，除了民用车辆配套外，也可适配小型电动观光车、场地作业叉车的制动系统改造，安装孔位可根据不同车型的轮毂参数做适配调整，摩擦面的材质可根据实际载荷需求匹配不同牌号的铸铁材料，兼顾制动效能和使用寿命。
