摩托车通风散热盘式制动刹车盘

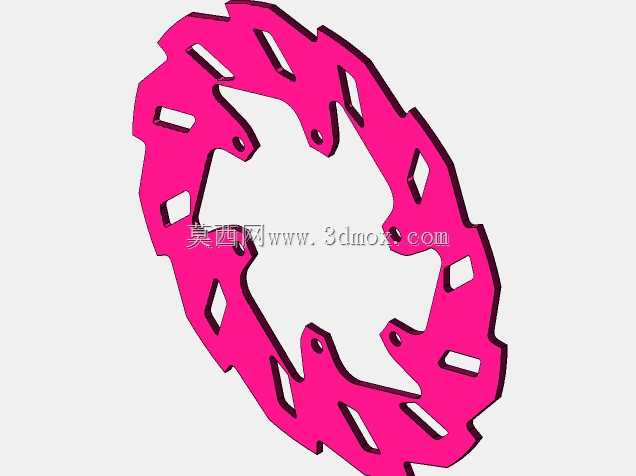

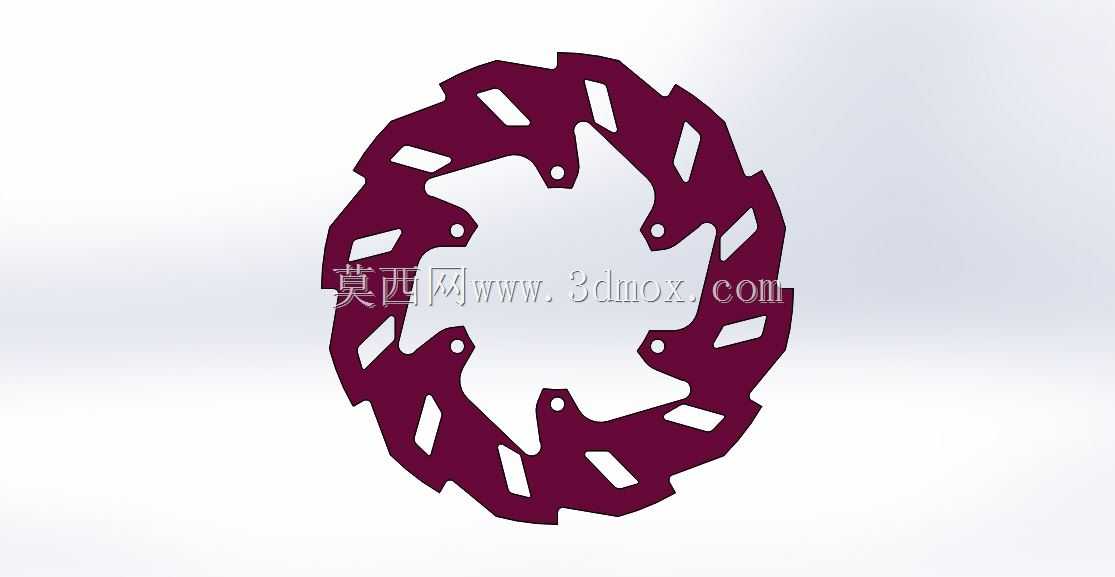

　　这款制动盘的三维结构围绕两轮车辆轮端制动工况展开，盘面采用周向分布的异形镂空槽，既不是单纯为了减重，也不是装饰性开孔，而是在制动夹紧过程中让气流顺着槽道快速穿过摩擦面，把刹车片与盘面摩擦产生的热量持续带走。连续重刹时，制动盘温度会快速升高，热衰减会直接改变摩擦系数，镂空结构同时给摩擦产生的磨屑提供排出通道，避免碎屑夹在刹车片与盘面之间形成局部高点，造成制动抖动或接触面贴合不均。从安装边界看，中心区域采用多瓣式定位轮廓，与轮毂安装座形成周向止转配合，不需要额外布置复杂的花键结构，就能把制动力矩可靠传递到轮轴。盘体外缘为断续齿状轮廓，边缘缺口在转动时可扰动周边空气，强化低速行驶状态下的对流换热效果，也能在涉水后快速刮除水膜，

　　缩短湿滑路面制动时的响应迟滞。设计这类制动盘时，首先要确定的是摩擦环有效宽度与安装孔位的径向距离，这个尺寸直接决定制动卡钳的布置半径，而卡钳中心到轮轴中心的距离又会影响制动力矩杠杆比。若安装半径过小，同等夹紧力下输出的制动力矩不足；若过大，则会增加盘体所受弯矩，对轮毂轴承和盘体自身刚性提出更高要求。盘体厚度方向需要预留热膨胀余量，镂空槽之间的连接筋宽度不能过窄，否则在反复冷热循环和制动夹紧力作用下，筋位容易出现微裂纹；也不能过宽，否则会降低散热与排屑效率。中心定位瓣的轮廓需要与轮毂安装座保持合理配合间隙，间隙过大将导致制动时盘体径向窜动，带来踏板或手柄的脉动反馈；间隙过小则会在热膨胀后出现装配卡滞。实际装车场景中，

　　这类制动盘多用于中小排量摩托车或电动两轮车，工作时随车轮同步旋转，卡钳从两侧推动刹车片夹紧盘面，把车辆动能转化为热能耗散。建模过程中需要重点还原摩擦面的平面连续性、镂空槽的拔模角度以及中心安装面的同轴度关系，这些特征直接影响后续工程出图、干涉检查和卡钳匹配。盘体背部与轮毂贴合的安装面必须保持足够平面度，紧固点位分布在中心定位轮廓周边，确保夹紧后盘体不会产生翘曲。外缘断续结构在旋转中还能改变刹车片的接触频率，降低持续摩擦产生的高频啸叫，但缺口数量和角度需要与刹车片宽度匹配，避免每次缺口经过片体时产生过大冲击。
