百吨级框架式液压压装成型设备结构

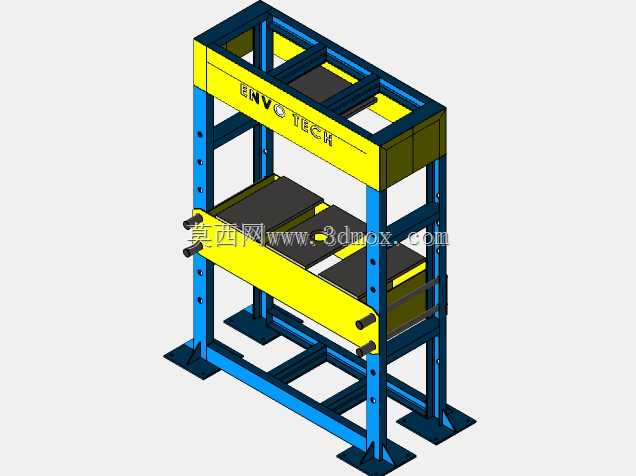

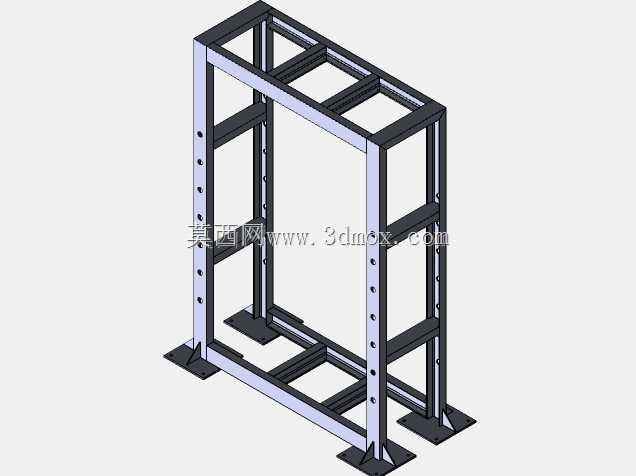

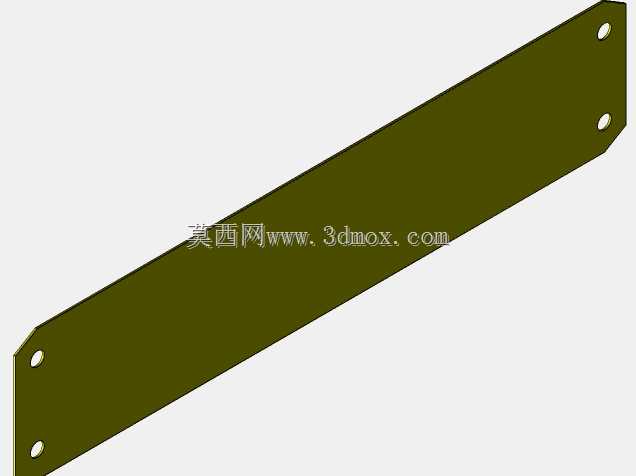

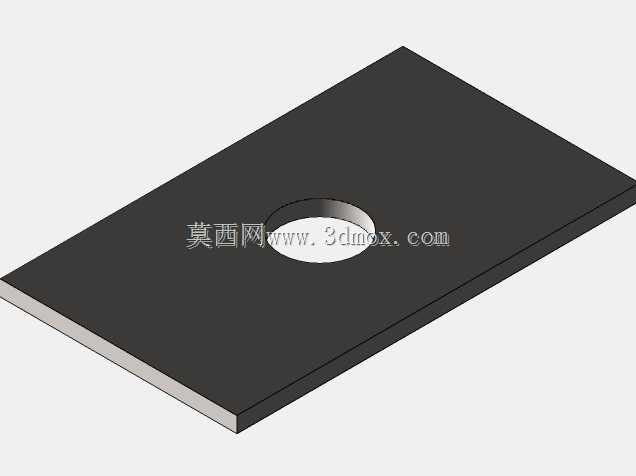

　　这款百吨级液压压装设备的三维结构，在重型零部件装配、金属件校形、型材压弯、小型模压成型场景中适配性极强，常见于机加工车间、五金制品生产线、汽配维修工段的工位配置。整体采用双柱龙门式框架布局，两侧立柱为加厚型钢焊接箱型结构，底部通过带地脚安装孔的一体式底座与地面基础固定，安装时需保证底座平面水平度偏差不超过0.2mm/m，避免长期承压出现机架形变。机架顶部预留液压站安装位与主油缸安装法兰，可适配额定推力百吨的单作用或双作用液压油缸，油缸活塞杆端连接活动压台，压台两侧通过导向套与立柱配合，导向间隙控制在0.1-0.3mm区间，保证压装过程中压台无偏摆，受力均匀传递至工件。

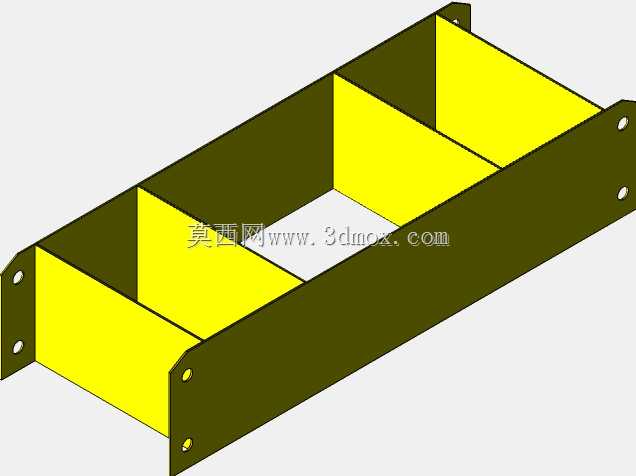

　　设计阶段优先考虑机架的刚性储备，立柱与上下横梁的连接采用满焊加筋板结构，横梁内部布置横向加强筋，将油缸输出的集中载荷分散至整个框架截面，避免局部应力集中导致的焊缝开裂。活动压台表面预留T型槽安装位，可根据加工需求更换不同的压装工装、成型模具，适配不同规格工件的加工需求，比如轴套类零件的压装可搭配V型块定位工装，板材校平可搭配整体式平砧，小批量金属件冲压可安装简易成型模。

　　机架立柱上沿高度方向加工有等距调节孔，可通过插销调整下工作台的安装高度，适配不同高度尺寸的工件加工，调节范围覆盖常规百吨级加工场景的工件尺寸需求，无需额外加装垫高块即可完成大部分工位作业。设备的液压管路走线沿立柱内侧的走线槽布置，避免压装作业过程中工件磕碰管路，同时预留安全防护栏的安装接口，可配套加装光电保护装置，防止压头下行过程中出现人员误操作的安全隐患。

　　从安装边界来看，设备整体占地宽度适配常规工业车间的通道预留要求，顶部预留的吊装孔方便车间行车完成整机吊装就位，底座的地脚螺栓孔匹配常规M24规格的膨胀螺栓或预埋螺栓固定，无需做特殊的超深基础即可满足百吨承压的稳定性要求。压台的下行行程预留足够的安全余量，最大开口高度可满足大部分中小型重型工件的吊装放入需求，作业过程中压台的运行导轨采用自润滑铜套设计，减少日常维护的频次，适配车间连续作业的使用需求。
