V型发动机缸体侧挡块结构设计

　　这款挡块是V型多缸发动机缸体侧部的配套结构件，主要适配夹角布局的V型三缸发动机缸体侧部安装位，在发动机整机装配环节承担定位、限位与局部结构补强的作用。从实际装机场景来看，该部件安装于缸体进气侧的凸轮轴传动腔外侧，一方面要对正时链条张紧器的侧部安装基座形成支撑限位，避免发动机高转速工况下张紧器基座出现共振偏移，另一方面要填补缸体铸造时预留的工艺缺口，减少曲轴箱通风过程中的油气泄漏风险，同时为周边线束卡扣、传感器安装支架提供预留的固定点位。设计阶段首先匹配V型缸体的侧部曲面轮廓，部件贴合缸体的一侧完全复刻缸体外壁的铸造曲面弧度，保证装配时的贴合面间隙控制在0.1mm以内，避免密封胶填充不均导致的渗油问题。

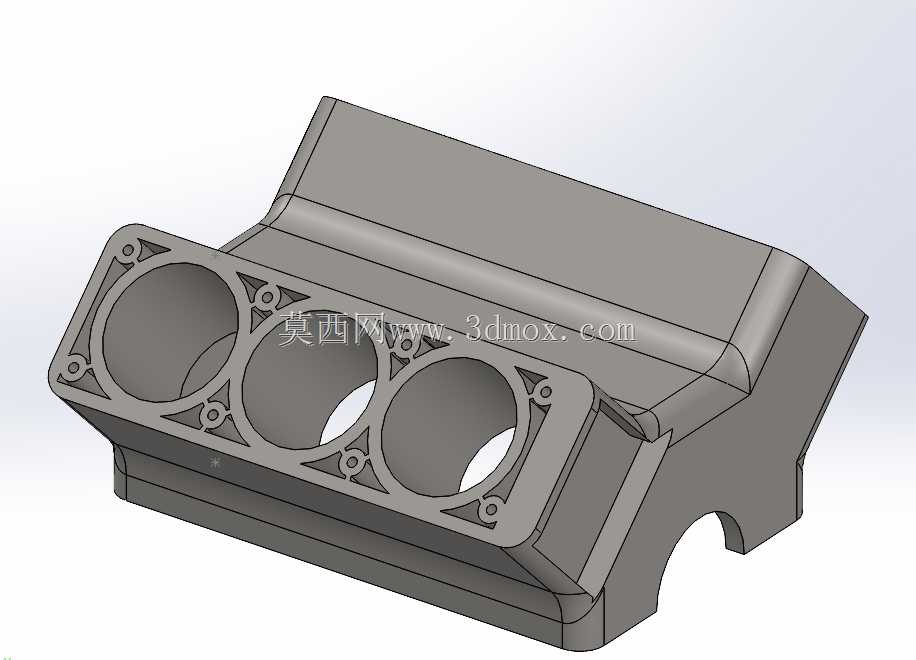

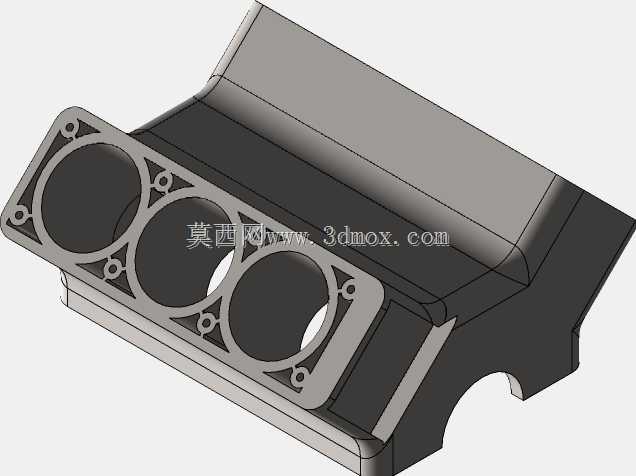

　　正面设置的三个同轴通孔对应缸体上的凸轮轴轴颈避让位，孔位周边设计的三角形加强筋结构，是在有限的安装空间内提升局部结构刚度的优化方案，既不会额外增加过多的部件重量，又能抵消螺栓预紧时产生的局部应力，防止安装孔位周边出现应力开裂。部件下部的弧形缺口是为了避让缸体上的主油道接头，安装时该缺口与油道接头的径向间隙预留3mm，既保证装配过程中不会与油道接头发生干涉，又能为后续的检修拆装留出足够的操作空间。从安装边界来看，部件的上部弯折边完全贴合缸体的上沿密封面，与气门室盖的安装边齐平，装配后不会突出于缸体的整体轮廓，避免与周边的排气歧管隔热罩发生空间干涉。三个安装孔位的同轴度公差控制在0.05mm以内，装配时采用M6内六角螺栓固定，

　　螺栓的拧紧力矩按照发动机铸铝件的标准设定为10N·m，防止力矩过大导致缸体螺纹滑牙。在结构细节处理上，所有的棱边都做了R1.5的圆角过渡，既可以消除加工过程中产生的应力集中点，又能避免装配时锋利棱边割伤操作人员的防护手套，同时减少长期使用过程中棱边位置的积灰积油问题。部件的整体壁厚控制在3.5mm，在保证结构强度的前提下尽可能降低部件自重，适配发动机轻量化的设计趋势，材质选用与缸体一致的铸铝合金，热膨胀系数与缸体完全匹配，避免发动机冷热交变工况下因膨胀量差异导致的密封失效问题。
