V型发动机用排气歧管结构设计

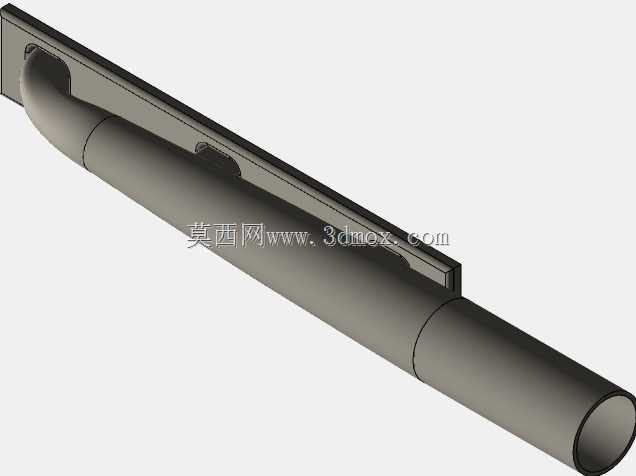

　　在V型多缸内燃机的进排气系统设计中，排气歧管是连接各气缸排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性。这款歧管采用单管集成式布局，适配V型单侧缸体的排气导出需求，整体沿缸盖排气侧的安装平面做平直贴合设计，安装法兰面加工有对应缸盖排气口的定位孔位，可直接通过螺栓紧固在缸盖排气侧，密封面的平面度公差控制在0.1mm以内，避免高温排气泄漏。

　　从功能实现角度看，该歧管的管路走向做了平滑圆弧过渡，没有出现直角弯折或截面突变的结构，能够减少排气气流在管内的湍流阻力，让各缸排出的高温废气能够顺畅汇入主排气通路，避免各缸排气脉冲相互干扰，降低排气背压，对提升发动机充气效率、优化动力输出表现有直接作用。管路主体采用等径圆管分段拼接结构，分段位置设置了环形定位止口，既方便生产阶段的焊接加工定位，也能在长期高温交变载荷下减少应力集中点，降低管路开裂的风险。

　　设计过程中充分考虑了实车安装的边界约束，歧管整体的外轮廓尺寸严格避让发动机周边的附件布局，不会与点火线圈、冷却液管路、发动机悬置等部件发生运动干涉，安装法兰的螺栓孔位完全匹配对应机型缸盖的安装点位，不需要额外做转接适配即可完成装配。管路外侧预留了氧传感器的安装凸台位置，可直接安装排气氧传感器实现空燃比闭环控制，不需要后期在管路上额外打孔焊接，减少现场改装的工作量。

　　在实际应用场景中，这类排气歧管多用于小排量V型乘用车发动机、小型通用V型动力机组的配套，工作时需要承受800℃以上的持续高温以及发动机运行带来的振动载荷，因此结构设计时在法兰与管路的连接位置做了圆弧过渡加强，避免长期使用后出现连接位置断裂的问题。管路的壁厚选取兼顾了耐高温强度与轻量化需求，既不会因为壁厚过薄导致高温下变形漏气，也不会因为壁厚过大增加整机重量、提升暖机阶段的热容量，影响三元催化器的起燃速度。
