车床尾座手动进给锁紧机构结构设计

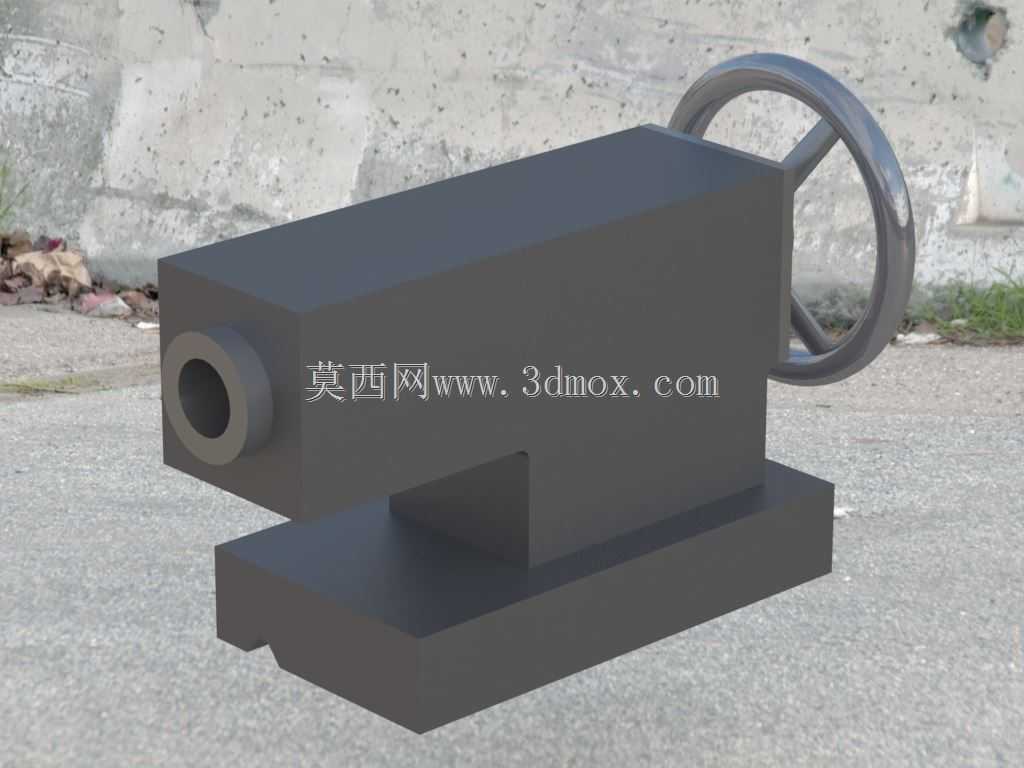

　　作为车床核心配套功能部件，该尾座单元主要承担长轴类工件回转加工时的端部顶紧支撑作用，在普通卧式车床、小型仪表车床的轴类、套类零件外圆车削、端面车削、钻孔、铰孔工序中应用广泛，可有效抵消切削过程中工件受径向切削力产生的挠曲变形，避免长工件高速回转时出现甩动、振纹问题，保障加工尺寸精度与表面粗糙度达标。从结构设计逻辑来看，该部件采用分体式铸造基体布局，下部为与车床床身导轨匹配的安装滑座，滑座底面开有与床身导轨截面契合的导向滑槽，可沿床身轴向滑动调整工位，适配不同长度规格的工件装夹需求，滑座侧部预留锁紧螺栓安装位，工位调整到位后可通过锁紧件将尾座整体固定在床身导轨上，避免加工过程中出现轴向窜动。上部主体为套筒进给腔体，

　　内部安装可轴向滑移的顶尖套筒，套筒前端为标准莫氏锥孔，可适配安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，尾部通过丝杠螺母副与侧部的手轮连接，转动手轮即可带动套筒实现轴向进给与退回，手轮轮缘做滚花处理，增大手动操作时的摩擦力，进给行程可通过套筒侧壁的刻度标识直观读取，方便控制顶紧力或钻孔进给深度。设计过程中重点考量了安装边界的适配性，滑座导向槽的宽度、深度公差严格匹配对应型号车床的导轨参数，保证滑动顺畅无卡滞的同时，配合间隙控制在0.02mm以内，避免顶尖轴线与主轴轴线出现同轴度偏差；主体腔体与滑座采用一体化铸造成型后做时效处理，消除铸造内应力，避免长期使用后出现变形导致精度丧失，套筒外圆与腔体内部导向孔做研磨配合，

　　表面粗糙度达到Ra0.8，保障进给动作平稳无爬行。在实际使用场景中，该尾座的顶紧力可通过手轮的转动扭矩灵活控制，针对细长轴类工件加工时，可适当减小顶紧力避免工件被顶弯，针对重型切削工况则可增大顶紧力保障支撑刚性，侧部还预留了锁紧手柄安装位，套筒进给到位后可锁紧套筒，防止切削过程中套筒受轴向力退回。整个部件的外形轮廓做了倒角处理，避免操作过程中尖锐边角造成磕碰，手轮的安装高度符合人体工程学设计，操作人员站在车床操作位即可轻松完成进给、锁紧操作，无需额外调整站位。
