方形过渡接料导流漏斗结构设计

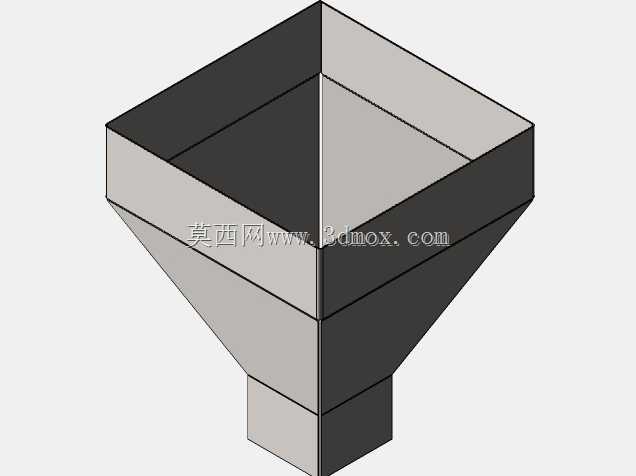

　　这款方形接料导流漏斗，主要应用在工业物料输送、计量分装、检测工位的物料流转环节，常见于食品加工、化工颗粒输送、小五金件分选、传感器检测流水线的上下料衔接位置，用来承接上方来料，将大截面范围落下的物料收拢后，精准导入下方口径更小的输送管道、检测工位或者接料容器内，避免物料散落、偏移，保证物料流转的路径一致性。从结构设计来看，该漏斗采用上方大尺寸方形进料口、下方小尺寸方形出料口的过渡形式，整体为等壁厚的薄壁壳体结构，四个侧壁采用平面斜切过渡，没有曲面弧面结构，这种设计一方面降低了钣金折弯或者机加工的成型难度，平面侧壁在加工时不需要做曲面成型工序，不管是采用钣金焊接、3D打印还是机加工铣削都能快速成型，生产制造成本更低；另一方面，

　　平面斜壁的导流角度经过合理设定，能够保证颗粒状、小块状的物料依靠自重顺利滑落，不会在侧壁形成积料死角，对于流动性一般的物料也能保证顺畅下料，不会出现卡料、堵料的情况。在安装边界上，上方方形进料口的法兰边可以直接和上方的料仓出料端、流水线落料口通过螺栓或者卡扣对接，安装时不需要额外做转接结构，对接面为平面，密封处理也更简便，只需要在对接面加装密封垫就能避免粉尘类物料从接缝处溢出；下方的方形出料口可以直接套接到对应尺寸的方形输送管道上，或者对接振动给料器的进料端，出料口的直段长度经过合理设计，能够保证和下游设备的套接深度足够，不会因为物料冲击出现对接脱落的情况。在实际使用场景中，这类方形漏斗相比圆形漏斗，更适配方形截面的来料工位，

　　比如视觉检测工位的方形落料区、方形料仓的出料端，不需要做方转圆的额外转接，减少了物料流转的环节，也降低了转接位置的堵料风险。结构设计上，四个斜壁的拼接位置做了圆角过渡处理，避免尖角位置的应力集中，在长期承受物料冲击的情况下，不会出现焊缝开裂或者壁面变形的问题，整体壁厚均匀，不管是采用不锈钢钣金焊接制作用于食品、化工场景，还是采用塑料注塑成型用于轻载小物料输送，都能保证足够的结构强度，同时控制整体重量，不会给对接的设备带来额外的负载压力。
