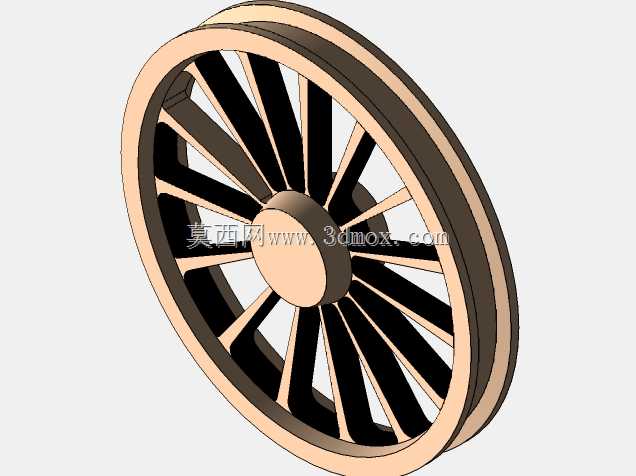

CSWA认证练习用辐条式车轮结构

　　这款辐条式车轮结构，常作为机械设计能力认证练习的典型建模案例，同时也可适配小型轨道运载设备、轻型传动机构的行走端配套使用。从实际应用场景来看，这类辐条结构的车轮相比实心轮，在保证轮体径向承载能力的前提下，能有效降低自身转动惯量，减少动力输出端的启动负载，在低速轻载的往复行走机构、教学演示设备、小型轨道交通模拟装置中都能见到同类结构的应用。

　　设计过程中首先要明确轮体的安装边界，轮毂中心的轴孔需要匹配对应直径的传动轴，轴孔与轮毂的同轴度公差需要控制在合理范围内，避免轮体转动时出现径向跳动，影响整套行走机构的运行平稳性。轮辋部分采用双层台阶式结构，外侧的凸起轮缘可以起到限位作用，防止配套的轮带或者轨道配合面出现侧向滑脱，轮辋的工作面粗糙度需要满足接触传动的要求，减少运行过程中的不必要磨损。

　　辐条采用均匀放射式排布，单根辐条的截面为矩形结构，这种设计在建模练习中可以帮助设计者熟练掌握圆周阵列、拉伸切除、基准面偏移等基础建模操作，同时在实际功能上，均匀排布的辐条可以将轮辋承受的径向载荷均匀传递到轮毂位置，避免局部应力集中导致的轮体变形。辐条与轮辋、轮毂的连接处都做了圆弧过渡处理，既可以减少建模过程中的特征锐角，也能在实际受力时降低应力集中系数，提升轮体的整体疲劳强度。

　　从安装适配的角度来看，轮体的轴向宽度需要匹配安装位的轴向空间，轮毂的轴向长度要略大于辐条区域的轴向厚度，保证安装时轴套、锁紧螺母等紧固件有足够的安装位置，不会与辐条部分产生运动干涉。轮体的整体外径需要根据行走机构的设计行走速度、传动比要求来确定，在相同转速下，更大的轮径可以获得更高的线速度，但同时也会提升对轮体结构强度的要求。这类辐条车轮的建模过程，也能帮助设计者理解回转类零件的设计逻辑，掌握从功能需求倒推结构尺寸的设计思路，为后续更复杂的轮类零件设计打下基础。在实际选型应用中，这类结构的车轮还需要根据使用场景的负载要求，选择对应的加工材料，轻载场景下可以采用工程塑料注塑成型，重载场景则需要选用钢材或者铝合金进行机加工，不同材料对应的辐条厚度、轮辋壁厚也需要做对应调整，保证结构强度与使用需求匹配。
