方形带安装耳钣金通风散热构件

　　这类带安装耳的方形钣金通风构件，多应用在电气柜、小型设备机箱、工控壳体的侧部或背部通风位，也可适配部分需要定向通风的传感器防护壳体，核心作用是在封闭壳体上构建气流通道，兼顾内部热量散出与外部大尺寸异物阻隔，避免壳体内电子元件、传动部件因积热出现性能衰减，同时防止蚊虫、较大颗粒杂物直接落入设备内部引发故障。

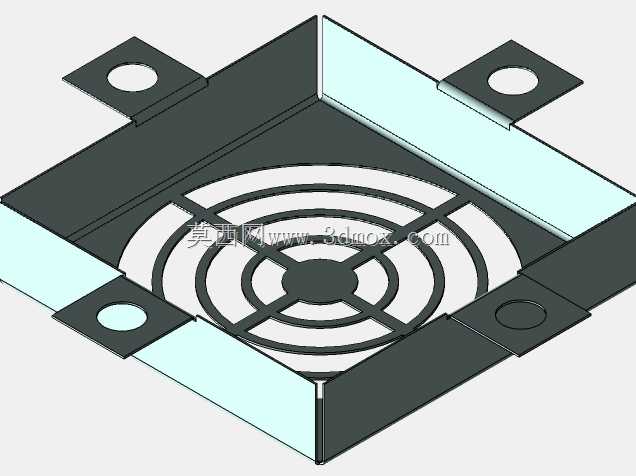

　　从结构设计来看，主体采用薄钣金冲压成型，四个角向外延伸的安装耳上预留了安装孔位，其中三个为圆孔适配常规螺丝紧固，一个为沉孔结构可适配沉头螺丝安装，保证安装后螺丝端面不突出构件表面，避免与周边部件产生干涉；安装耳与主体边框采用一体折弯成型，边框做了直角翻边处理，既提升了整体构件的结构刚性，减少薄钣金受力后的形变概率，也能在安装时与壳体表面形成贴合定位，降低装配对位的难度。

　　通风区域采用同心圆加十字加强筋的栅格结构，环形栅格的间距经过合理排布，在保证通风通流面积足够的前提下，通过十字筋条连接各圈环形栅格，避免栅格受外力出现凹陷变形；栅格的冲压切口做了去毛刺处理，不会在装配或后期维护时划伤操作人员，也不会割破穿经附近的线缆。

　　在安装边界上，构件整体为正方形外轮廓，四个安装耳的孔位中心距匹配常规小型机箱的预留安装位，翻边高度适配1-2mm厚度的壳体板材，安装时可直接在壳体对应位置开出与通风区域匹配的方孔，将构件翻边嵌入孔位后通过四个角的螺丝紧固即可，不需要额外做焊接或粘接固定，后期拆卸清理栅格积尘也十分便捷。

　　实际选型应用时，需要注意构件的通风通流面积要匹配壳体内热源的散热需求，若壳体内发热功率较高，可搭配小型轴流风扇使用，该构件的栅格结构不会对气流产生明显的阻挡，同时能避免风扇转动时外部杂物被吸入扇叶引发卡滞；在户外场景使用时，还可在构件内侧加装防尘滤网，翻边结构可刚好压住滤网边缘，不需要额外设计滤网固定结构，简化整体壳体的设计流程。
