多段折弯带孔钣金安装固定支架结构

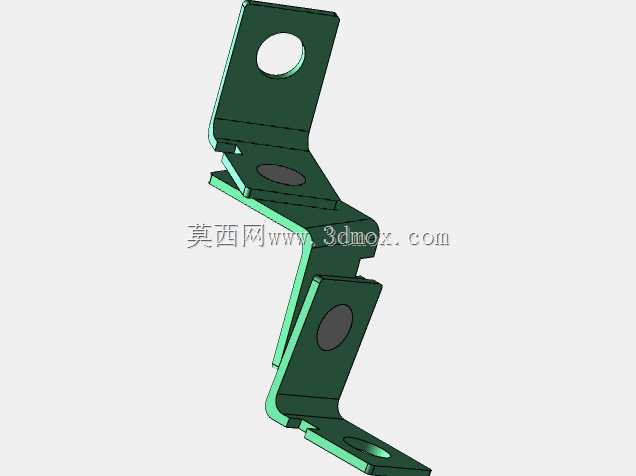

　　这类多段折弯钣金支架常见于工业传感检测单元的安装工位，多用于光电、接近类传感元件的点位固定，在自动化产线的工件到位检测、位置反馈环节承担载体连接作用，可将传感元件稳定架设在指定检测高度，规避产线运行过程中的振动偏移，保障检测信号的稳定输出。从结构形态来看，零件采用多次连续折弯成型，整体呈阶梯式空间弯折形态，不同折弯段分别承担安装对接、元件承载、间隙避让的功能：最上端的单圆孔段用于和设备机架的预设螺柱对接，可通过紧固件完成支架上端的锁附固定，孔位边缘做了冲压去毛刺处理，避免装配时刮伤紧固件镀层；中间的弯折段预留了元件安装的沉台位，可嵌入圆形传感元件的本体，沉台深度匹配元件的安装凸缘厚度，装配后元件端面与支架表面齐平，

　　不会额外占用侧向安装空间；最下端的折弯段同样预留安装孔位，可和下方的走线槽或者辅助安装板对接，形成上下两点的固定约束，相比单端固定的悬臂支架，抗振动性能提升明显，能适配产线频繁启停带来的冲击载荷。设计过程中需要重点把控各段折弯的角度公差与边距尺寸，折弯内角预留了合理的冲压回弹补偿量，避免成型后各安装面的平行度、垂直度超差，导致后续装配时出现孔位错位、元件安装歪斜的问题。各段折弯的过渡圆角匹配板材厚度设置，既不会因为圆角过小造成折弯处应力集中产生开裂隐患，也不会因为圆角过大导致安装面的有效接触面积不足。安装边界方面，支架整体占用的空间呈狭长阶梯状，侧向投影宽度较窄，可在设备内部的狭窄安装间隙内完成布设，不需要额外预留过大的操作空间，

　　上下安装孔的中心距经过匹配计算，可适配多数常规规格圆柱型传感元件的安装高度要求，折弯段之间的避让间隙可容纳传感元件的引出走线，避免线材在支架棱角处出现磨损破皮的问题。零件表面做了喷塑处理，具备基础的防锈耐蚀能力，可适配普通工业车间的使用环境，不需要额外做表面防护处理就能满足长期使用要求。
