传感器安装用折弯钣金金属固定座

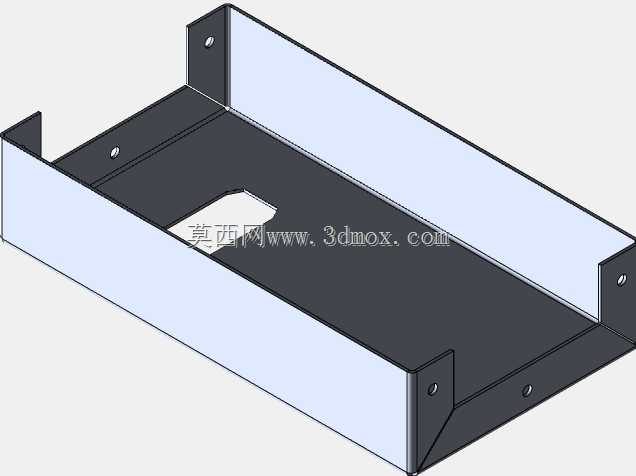

　　这款钣金固定座主要面向工业传感检测场景的安装需求，常见于自动化产线的检测工位、小型工控设备内部的传感模块固定环节，用来承托并定位各类方形封装的工业传感器，避免传感器在设备运行振动中出现移位、检测基准偏移的问题。从结构设计来看，整体采用冷轧钢板折弯成型，没有多余的拼接焊缝，主体为U型槽式结构，底部预留了传感器走线与探头伸出的异形开孔，三个侧边的折弯边高度匹配常规小型传感器的安装高度，既可以对传感器侧边形成防护，避免设备内部走线剐蹭传感探头，也能为安装螺丝提供足够的咬合深度。

　　设计过程中优先考虑了安装的便捷性与结构刚性，在三个折弯翻边上都预留了沉头安装孔，孔位间距适配市面上多数CSWA考核类标准钣金件的安装边界，既可以通过侧边孔将整个固定座锁附在设备型材机架上，也可以通过底部孔位直接固定传感器本体，沉头孔的设计能保证螺丝安装后不会突出安装面，避免干涉传感器的放置与周边构件的运动。底部的异形开孔并非随意开设，其尺寸刚好匹配对应传感器的探头伸出位置，既能够减少钣金件对传感器检测信号的遮挡，也能作为传感器安装时的定位基准，安装时只需将传感器探头对准开孔放入，即可快速对齐安装孔位，减少现场调试的对位时间。

　　从安装边界来看，整体外形属于紧凑型设计，折弯边的圆角半径符合常规钣金加工的最小折弯半径要求，不会出现加工时板材开裂的问题，侧边的三角加强折边是结构刚性的关键设计，在不增加板材厚度的前提下，大幅提升了侧边安装耳的抗变形能力，即使安装时螺丝锁附力过大，也不会出现侧边翻边变形导致的安装面倾斜问题。实际应用中，这类固定座不需要额外做焊接加工，所有结构都通过钣金折弯、冲孔工序一次成型，加工成本低，批量生产时一致性好，表面经过喷塑处理后具备基础的防锈能力，能够适应多数普通工业车间的环境使用要求，不需要额外做表面防护处理。在结构建模时，所有折弯扣除参数都按照常规冷轧板的加工参数设置，展开后的下料图没有工艺冲突，能够直接导入激光切割设备进行下料，后续折弯工序不需要制作特殊工装，使用常规折弯机即可完成成型，适合小批量定制与大批量量产的不同需求。
