离心半闭式流体输送叶轮结构设计

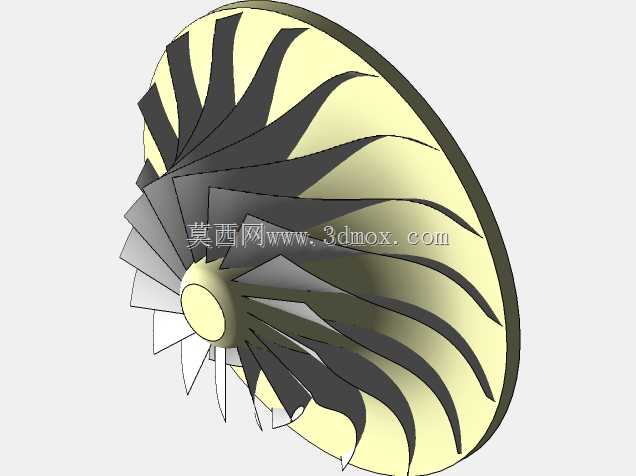

　　在流体输送类设备的核心过流部件设计中，半闭式离心叶轮的结构合理性直接决定整机的运行效率与工况适配范围，这类叶轮常应用在中低压离心通风机、小型清水离心泵、部分含少量固相颗粒的流体输送工况中，相比全开式叶轮，它带有单侧轮盖结构，能减少叶道内的流体轴向泄漏，相比全闭式叶轮，又能降低流道堵塞风险，适配轻度含杂的介质输送场景。从结构设计逻辑来看，这款叶轮采用后弯式扭曲叶片设计，叶片型线沿轴向从轮盘进口端到轮盖出口端做渐进式扭转，目的是让流体在进入叶道时能顺着叶片曲率平滑转向，减少入口冲击损失，叶片数量经过流道通流能力与叶片排挤系数的平衡计算，既避免叶片过少导致的流道内二次流涡旋加剧，也防止叶片过多造成的通流截面不足、摩擦损失增大的问题。

　　叶轮的轮盘采用等强度锥面设计，从中心轮毂位置向外缘逐渐减薄，既保证高速旋转时的结构强度，抵消离心力带来的轮盘应力，也能控制整体转动惯量，降低驱动端的启动负载。轮毂位置设计有标准的轴孔配合面，预留了键槽安装位置，安装边界上，轴孔的配合公差选用过渡配合等级，能保证和驱动轴的同轴度，避免高速旋转时出现动平衡超差的问题，轮盖侧的外缘做了圆弧倒角处理，和蜗壳的进口密封环之间预留了合理的径向间隙，既防止运行中热膨胀导致的动静部件碰磨，也能控制级间泄漏量。在实际工况适配中，这类半闭式叶轮的出口宽度经过比转速计算匹配，适合流量系数中等、压力系数适中的运行工况，叶片的出口安装角经过优化，能让流体流出叶轮时的速度分布更均匀，降低后续蜗壳内的流动损失，

　　叶轮的整体动平衡等级按照G6.3级设计要求做结构配重预留，在高速旋转时能将振动值控制在允许范围内，适合配套在中小型工业通风、给排水、低压流体输送的设备中，设计过程中还考虑了叶片和轮盘、轮盖的连接过渡位置做圆角处理，减少应力集中，提升长期运行下的结构疲劳寿命，避免交变应力下出现焊缝开裂或者叶片断裂的问题。
