轧机小齿轮右侧传动轴结构设计

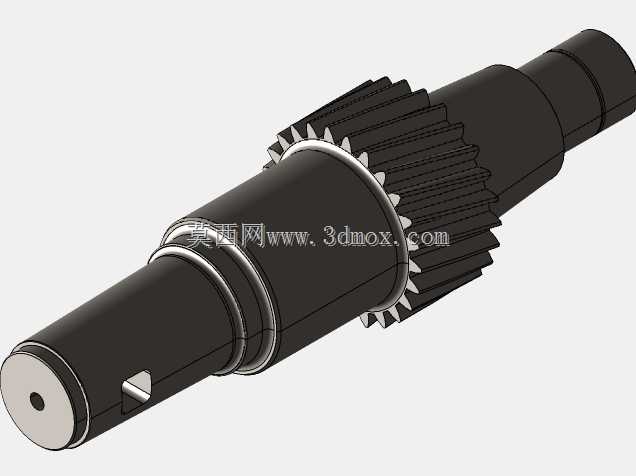

　　该轴件为轧机传动系统中小齿轮组件的右侧配套轴，主要应用于冶金轧制设备的动力传递链路中，承担将输入端扭矩传递至啮合齿轮、最终驱动轧辊完成金属轧制作业的核心作用。在轧机连续重载运行的工况下，这类轴件需要同时承受扭矩载荷、齿轮啮合带来的径向冲击力，以及轴系安装带来的轴向定位载荷，因此设计阶段需要充分匹配轧机的运行载荷特性，避免长期交变载荷下出现疲劳断裂、轴颈磨损等失效问题。从结构设计来看，轴身采用阶梯轴布局，不同轴段的直径差严格对应安装配合需求：靠近齿轮安装位的轴段设置有定位轴肩，用于齿轮装配时的轴向限位，保证齿轮啮合的齿面接触精度，避免运行过程中齿轮出现轴向窜动影响传动平稳性；轴端设置的键槽采用平键配合结构，

　　用于和传动端的联轴器或者带轮实现周向固定，确保扭矩传递过程中不会出现相对打滑；轴身的花键齿段与小齿轮集成加工，齿形参数经过啮合校验，可保证与配对齿轮的重合度满足重载传动要求，降低齿面接触应力，延长齿轮副的使用寿命。安装边界方面，轴件的各轴段长度、直径公差需要匹配轴承位、齿轮位、密封位的安装尺寸要求，两端轴颈的同轴度公差控制在合理范围内，避免装配后轴系转动出现卡滞、跳动超差的问题；轴端的中心孔为加工基准孔，在车削、磨削、滚齿工序中作为定位基准使用，保证各加工面的形位公差满足设计要求。实际应用中，这类轴件的选材通常采用合金结构钢，经过调质、表面淬火处理后，轴颈表面具备足够的硬度抵抗磨损，芯部保留足够的韧性承受冲击载荷，适配轧机车间多尘、

　　重载、连续运行的复杂工况。设计过程中需要反复校核轴的危险截面强度，计算键槽、轴肩位置的应力集中系数，对应力集中位置做圆角过渡处理，降低疲劳失效风险，同时要兼顾装配工艺性，保证各零件可以顺利压装到位，减少现场装配的修配工作量。
