U型铰接安装支座结构设计

　　该零件属于典型的U型双耳铰接支座，在各类连杆机构、翻转支撑结构、工装夹具以及小型设备的活动连接部位十分常见。其核心作用是为销轴类连接件提供稳定的回转支撑，同时将活动构件的载荷可靠传递至安装基体，兼顾铰接转动自由度与结构刚性需求。

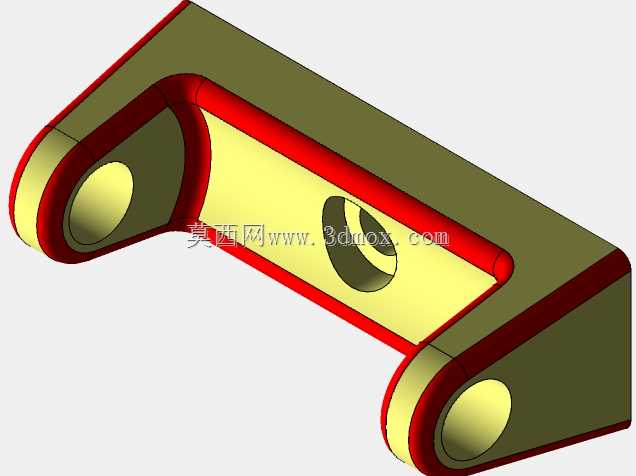

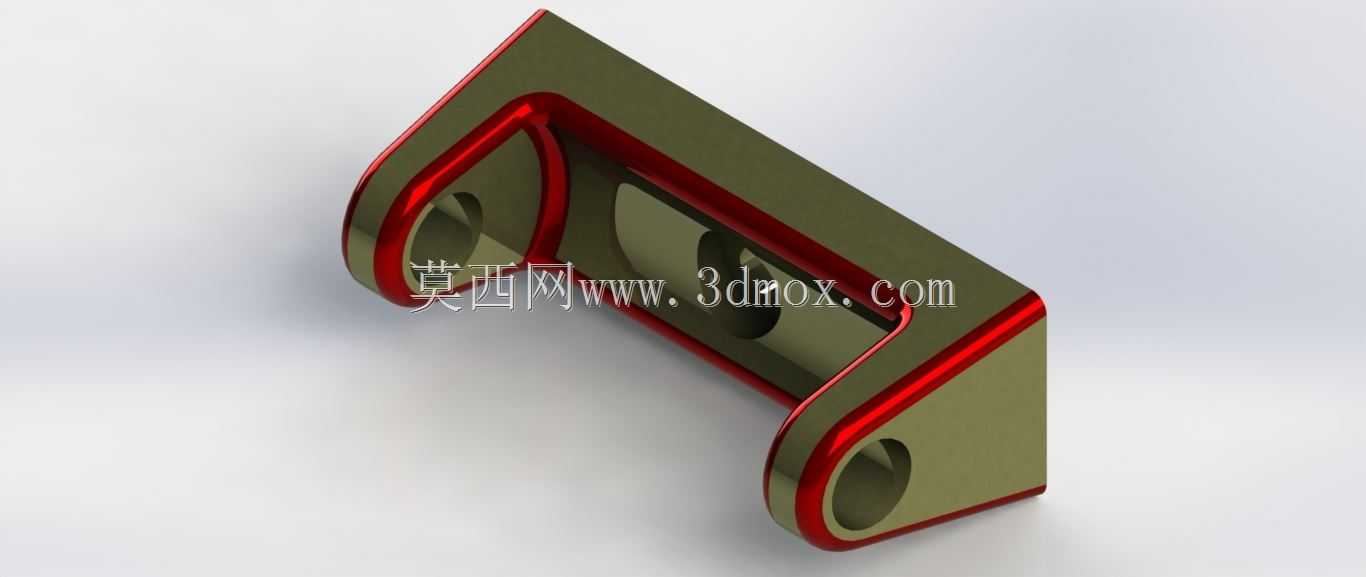

　　从结构形态来看，零件整体呈弯折的U型布局，两侧立板对称开设同轴销孔，用于穿装销轴或螺栓，实现与被连接件的铰接配合；底部为平直安装面，可通过紧固件贴合固定在机架、平台或其他基体上。立板与底板之间采用大圆弧过渡，既避免了直角处的应力集中，也提升了整体抗弯折能力。销孔周边做了加厚处理，能够承受铰接部位反复出现的径向挤压与剪切载荷，适合存在频繁摆动、小幅转动的工况。

　　设计过程中，两侧销孔的同轴度是核心控制要素，直接决定销轴装配后的转动顺畅度与磨损寿命。若同轴度偏差过大，销轴会出现别卡现象，不仅转动阻力增大，还会造成孔壁局部偏磨，长期使用后产生明显旷量。底板安装孔的位置精度同样需要关注，需与基体上的安装点位匹配，保证装配后支座无附加内应力。壁厚分配上，铰接受力区域适当加厚，非受力区域则在满足刚性的前提下控制材料用量，兼顾强度与轻量化。

　　从安装边界来看，该支座占用空间紧凑，U型开口尺寸决定了可容纳的被连接件厚度，选型时需确认活动构件的端部宽度能够顺利嵌入两耳之间。销孔直径需与所选销轴形成合理配合，既要保证转动灵活，又不能因间隙过大引发冲击。底板的固定孔距与孔径决定了安装适配范围，设计时需提前核对基体上的螺栓布置空间，避免出现装配干涉。

　　这类支座广泛应用于设备舱门开合机构、气动液压元件的端部连接、输送线挡停机构、工装定位夹紧单元等场景。实际使用中，它既可以作为固定铰接点约束构件的转动轨迹，也能配合连杆实现力的传递与运动方向转换。零件结构简洁，加工工艺性较好，可通过铣削、折弯后加工或铸造后精加工等方式成型，表面的异色边缘既可能是工艺处理形成的加强层，也可用于装配时的视觉对位，辅助操作人员快速确认安装方向。
