叉型铰接连接支座结构设计

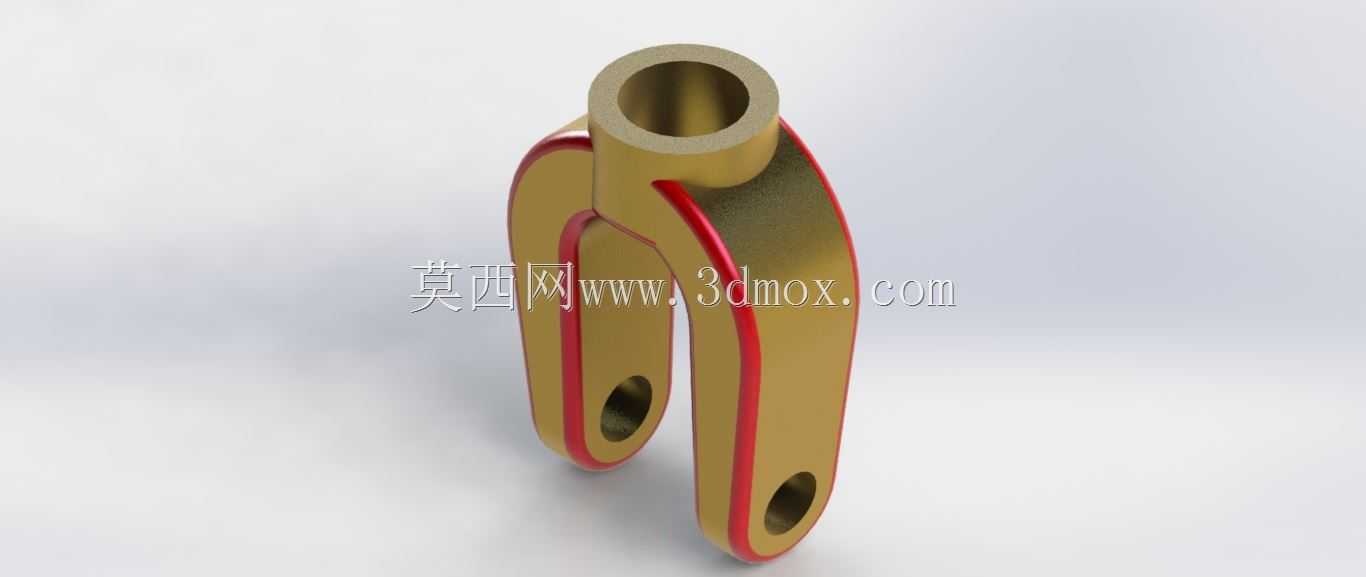

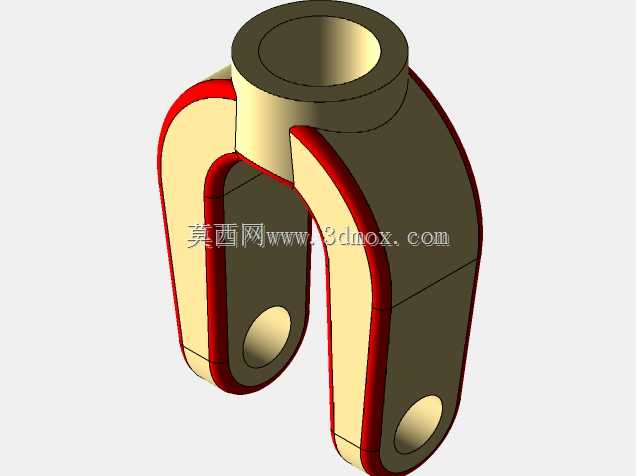

　　该零件属于典型的叉型铰接支撑构件，在轻工自动化输送线、小型连杆传动机构、工装夹具摆臂单元中十分常见，核心作用是在两个存在相对转动需求的部件之间传递拉压力，同时约束径向与轴向的多余窜动，保留单一旋转自由度。从结构上看，上部为整圆贯通的轴套段，内孔可直接穿入铰接销轴，也可根据工况压入自润滑衬套，降低长期往复摆动产生的磨损；下部为平行分叉的双耳结构，两个耳片端部各开设同轴销孔，用于对接外部连杆、摆杆或设备机架的安装位。这种单端整筒、双端叉耳的布局，让载荷传递路径更顺畅：上部轴套承受的径向力可通过中间过渡立壁均匀分流到两个耳片上，避免单侧应力集中。设计时首先要确认三处孔位的同轴度公差，上部轴套孔与下部分叉孔的轴线平行度需控制在合理范围，

　　否则装配后会出现销轴卡滞、摆动阻力骤增的问题。耳片的厚度选取要匹配所传递的额定载荷，叉口的开档宽度需预留对接件的安装间隙，通常在对接件厚度基础上留出0.2至0.5毫米的活动余量，既不能过宽导致横向晃动，也不能过窄造成装配干涉。零件外侧的红色封边结构可对应密封或限位槽设计，能够阻挡粉尘、碎屑进入铰接摩擦面，也可加装卡簧限定销轴的轴向位置。上部轴套的长度决定了与销轴的接触支撑面积，悬臂较长的工况下可适当增加轴套长度，提升比压承载能力；下部两个耳片的外轮廓做了圆弧过渡，可消除铣削加工后的尖角应力集中，也避免装配调试时划伤操作人员。实际建模过程中，需优先锁定三个孔的中心距尺寸，这是决定整个连杆机构运动行程的关键参数，

　　再以此为基准向外推导壁厚、圆角和开档尺寸。安装边界方面，该构件整体占用空间紧凑，上部圆柱外径、下部耳片的外侧宽度均为安装避让的核心尺寸，布局周边结构时要预留出扳手操作销轴紧固件的空间，同时保证零件在全摆角范围内不会与周边机架、管线发生碰撞。这类铰接件常采用45号钢或铝合金加工，钢制件表面可做发黑或淬火处理提升耐磨性能，铝合金件则多用于对自重有要求的轻型自动化设备中，建模时可同步预留衬套压入的公差余量，方便后续出图加工。
