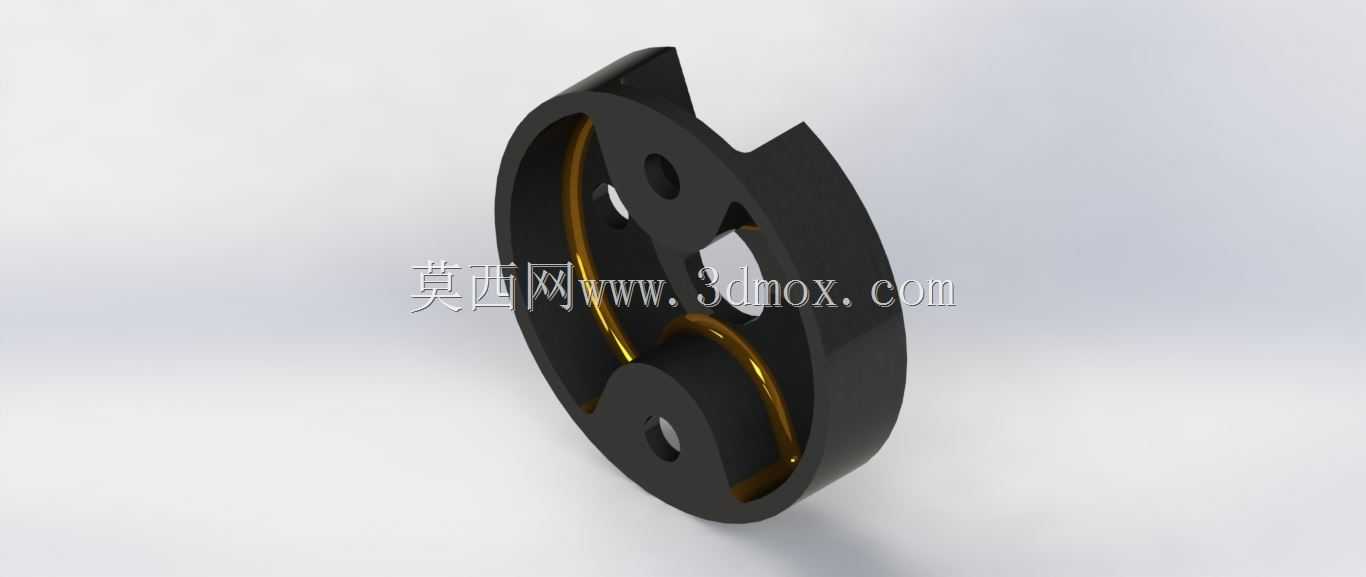

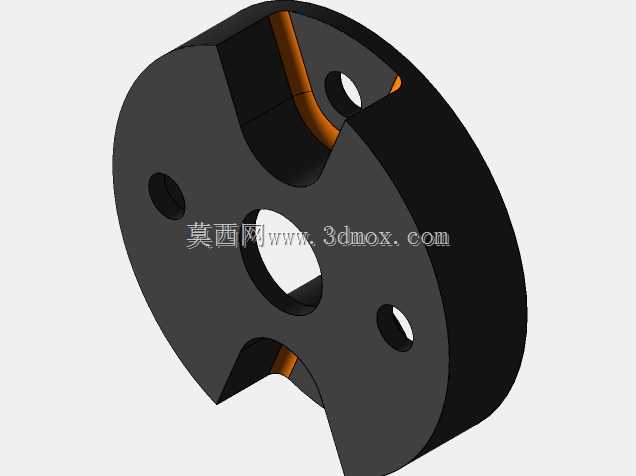

该异形轮盘构件的整体轮廓采用非对称偏心式布局,主体为带一定厚度的盘式基座,外缘预留两段凸起的限位挡边,可在配套机构中实现周向卡位与行程约束,避免运转过程中出现径向滑移。盘体上开设的三处通孔并非随意排布:两处小孔为定位安装孔,孔位公差需匹配对应销轴的装配精度,保证构件与联动轴的同轴度偏差控制在合理区间;中部大尺寸镂空区域一方面用于降低构件整体自重,减少运转时的惯性负载,另一方面可作为走线或避让相邻运动部件的空间,避免机构运行中出现运动干涉。
从实际应用场景来看,这类构件常出现在间歇式传动工装、小型自动化设备的分度机构,或是专用检测设备的行程切换模组中,依靠自身非对称的轮廓曲线,将连续的旋转输入转化为特定节拍的摆动或间歇输出,相比常规标准凸轮,它的集成度更高,可同时兼具卡位、联动、减重多重作用。设计阶段首先要敲定的是安装边界:构件的最大外圆直径决定了它在设备腔体内的占用空间,轴向厚度需匹配安装位的卡槽宽度,两处定位孔的中心距要严格对应联动轴的安装基准,否则装配后会出现卡滞、运转异响甚至部件磨损的问题。
盘体内部嵌入的金色流线型结构为加强筋设计,沿着构件受力的主路径布置,在不额外增加整体壁厚的前提下,提升盘体抗扭转、抗挤压的结构强度,应对频繁启停带来的交变载荷。外缘的两段凸起挡边做了圆角过渡处理,避免应力集中在棱角位置,长期往复受力下也不易出现开裂变形。建模过程中需重点把控轮廓曲面的连续性,尤其是非对称外缘的曲线过渡段,要保证与配合从动件的接触顺滑,无突变拐点,否则会导致传动过程出现冲击、噪音,缩短整套机构的使用寿命。这类非标构件没有标准件可直接选型,必须结合整套传动机构的行程参数、负载大小、安装空间做定制化设计,建模时同步完成装配干涉校验,才能保证加工后可直接装入设备完成调试。
