带挂钩圆柱螺旋拉伸弹簧结构设计

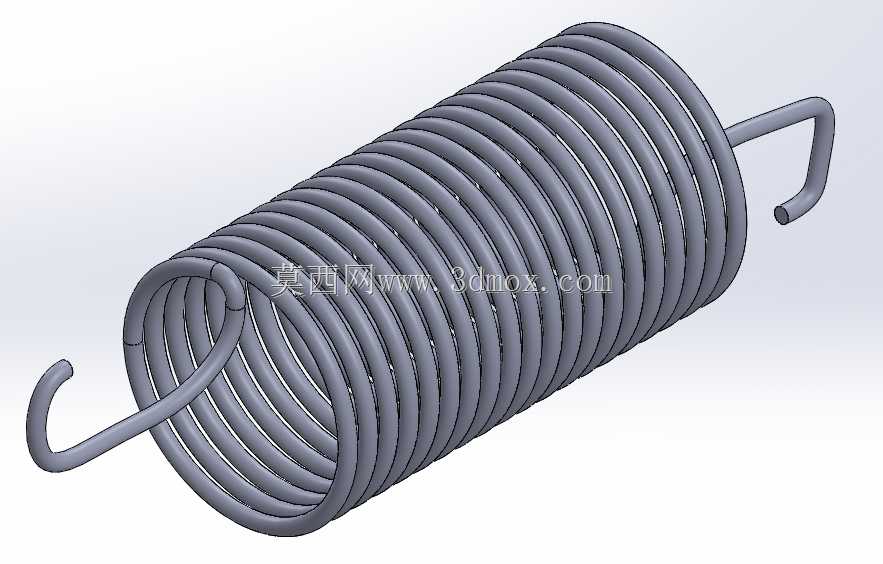

　　日常做设备结构设计时，拉伸弹簧是很容易被忽略但又直接影响机构动作可靠性的零件，很多新手建模时容易只画螺旋主体，忽略两端挂钩的成型细节，最后做装配干涉检查或者实际打样时才发现挂钩角度不对、安装后挂点受力偏载的问题。这个带挂钩的圆柱螺旋拉伸弹簧，主体采用等节距密圈螺旋结构，圈与圈之间在自由状态下保持贴合，能在受拉时提供稳定的线性弹力，两端的挂钩采用圆钢弯制的半圆钩结构，挂钩的弯曲半径做了合理控制，避免弯制处应力集中导致的早期断裂。从实际应用场景来看，这类弹簧广泛用在各类需要提供复位拉力、张紧力的机构中，比如仪器仪表的触点复位结构、小型设备的舱门回弹机构、输送线的张紧调节结构、五金工具的回弹组件里，不同场景下对弹簧的线径、中径、有效圈数、

　　挂钩角度的要求差异很大，建模时需要先明确安装空间的边界：弹簧主体的外径不能超过安装腔的内径，避免伸缩过程中与腔壁摩擦卡滞；两端挂钩的开口尺寸、伸出长度要匹配对应挂点的轴径或者挂孔尺寸，保证安装后挂钩不会从挂点脱出，同时弹簧拉伸到最大工作行程时，挂钩的弯曲处不会出现超过材料许用应力的载荷。设计这类弹簧的时候，首先要确定工作行程需要的拉力值，反推弹簧的刚度，再根据安装空间确定弹簧的中径和有效圈数，线径的选择要兼顾刚度要求和安装空间，不能为了追求刚度盲目加大线径，导致弹簧整体外径超标装不进去。两端挂钩的成型角度要根据实际安装的挂点位置调整，比如两个挂点不在同一直线上时，挂钩的扭转角度要做对应补偿，避免安装后弹簧主体出现扭曲，导致受力不均。

　　建模过程中要注意螺旋线的收尾处理，密圈部分的螺旋线要和两端挂钩的过渡段做平滑相切，不能出现硬折角，否则后续做有限元应力分析时，折角处会出现虚假的应力集中点，影响分析结果的准确性。另外还要考虑弹簧并紧时的长度，也就是压并长度，要保证机构运动到极限位置时，弹簧不会被压并到超过材料的极限变形量，预留足够的安全余量，很多现场出现的弹簧断裂故障，都是因为设计时没算好极限行程，弹簧被过度拉伸或者压并导致的。做装配验证的时候，要模拟弹簧从自由状态到最大工作拉伸长度的全行程运动，检查两端挂钩在运动过程中会不会和周边的结构件发生剐蹭，尤其是挂钩的弯曲根部，很多时候安装后弹簧受拉，挂钩会有轻微的张开变形，如果周边间隙留得不够，很容易磨到旁边的零件，长期使用就会出现磨损断裂的问题。
